Nhu cầu tìm hiểu về cọc khoan nhồi là gì ngày càng tăng cao, đặc biệt đối với các công trình có quy mô lớn hoặc xây dựng trên nền đất yếu. Việc hiểu rõ bản chất, quy trình và các yếu tố kỹ thuật của loại cọc này là vô cùng quan trọng để đảm bảo sự vững chắc và an toàn cho công trình. Bài viết này sẽ cung cấp cái nhìn chi tiết và chuyên sâu về cọc khoan nhồi.
Tóm tắt nội dung
Cọc khoan nhồi là gì? Đây là một loại cọc bê tông cốt thép được tạo ra bằng cách đổ bê tông trực tiếp vào lỗ khoan trong lòng đất, đóng vai trò nền móng sâu giúp tăng cường khả năng chịu tải và ổn định cho công trình, đặc biệt hiệu quả với nền đất yếu, khu vực hạn chế tiếng ồn.
1. Cọc Khoan Nhồi Là Gì? Định Nghĩa & Vai Trò Cốt Lõi

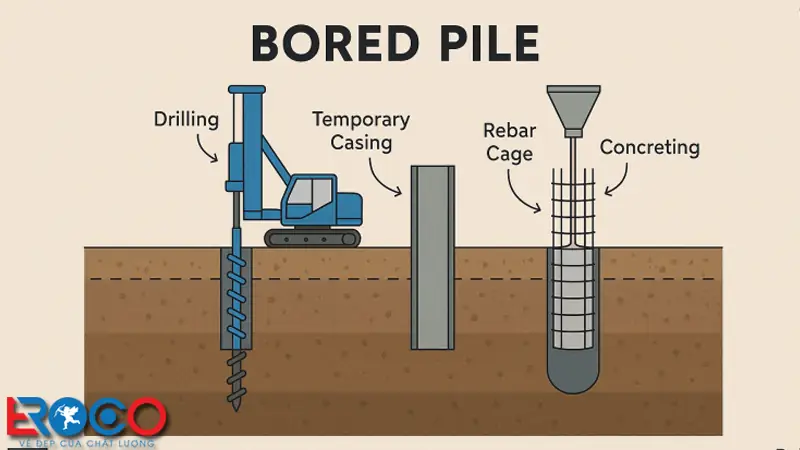

Cọc khoan nhồi, hay còn gọi là cọc khoan cấy, là một loại cọc móng sâu, có kết cấu dạng hình trụ hoặc hình trụ biến dạng, được tạo ra bằng cách khoan tạo lỗ trực tiếp trên mặt đất, sau đó đặt cốt thép và đổ bê tông vào lỗ khoan đó. Đây là một giải pháp nền móng hiện đại, được sử dụng rộng rãi trong các công trình dân dụng, công nghiệp và hạ tầng giao thông. Vai trò chính của cọc khoan nhồi là truyền tải trọng của công trình xuống các lớp đất cứng hoặc chịu lực tốt hơn ở sâu bên dưới, giúp tăng cường khả năng chịu tải, ổn định và độ bền vững cho toàn bộ kết cấu.
Khác với các loại cọc đúc sẵn như cọc ép hay cọc đóng, cọc khoan nhồi có ưu điểm là có thể thi công với đường kính và chiều sâu lớn, phù hợp với nhiều điều kiện địa chất phức tạp, đặc biệt là các khu vực có nền đất yếu, có nhiều mạch nước ngầm hoặc bị hạn chế về không gian, tiếng ồn. Công nghệ khoan nhồi cho phép tùy chỉnh kích thước cọc theo yêu cầu thiết kế cụ thể của từng công trình, mang lại hiệu quả cao trong việc gia cố nền móng.
2. Cấu Tạo Chi Tiết & Nguyên Lý Kỹ Thuật
Một cây cọc khoan nhồi hoàn chỉnh bao gồm các bộ phận chính với chức năng riêng biệt, phối hợp nhịp nhàng để đảm bảo hiệu quả chịu lực:
- Ống vách (Casing/Boring Casing): Là lớp vỏ kim loại tạm thời hoặc bán cố định được sử dụng trong quá trình khoan và đổ bê tông. Ống vách có vai trò quan trọng trong việc giữ ổn định thành hố khoan, ngăn đất, đá và nước ngầm chảy vào hố, đồng thời hỗ trợ quá trình đặt cốt thép và đổ bê tông.
- Lồng cốt thép: Bao gồm các thanh thép dọc chính và các thanh thép đai xoắn hoặc đai tròn. Lồng cốt thép được gia công sẵn và đặt vào trong lỗ khoan trước khi đổ bê tông. Tỷ lệ thép, đường kính và khoảng cách giữa các thanh thép được tính toán kỹ lưỡng theo tiêu chuẩn thiết kế để chịu được các loại tải trọng (nén, uốn, cắt) tác động lên cọc.
- Bê tông: Là vật liệu chính lấp đầy lỗ khoan và bao bọc lồng cốt thép, tạo thành thân cọc vững chắc. Loại bê tông sử dụng thường có cường độ cao (thường là M250 trở lên), đảm bảo khả năng chịu nén, chống thấm và liên kết tốt với cốt thép.
Nguyên lý kỹ thuật hoạt động của cọc khoan nhồi dựa trên cơ chế truyền tải trọng. Khi công trình chịu tải, toàn bộ trọng lực sẽ được truyền xuống thân cọc khoan nhồi. Thân cọc, nhờ sức bền của bê tông và khả năng chịu lực của cốt thép, sẽ truyền tải trọng này xuống lớp đất nền cứng hơn ở độ sâu bên dưới (thường là lớp đất đá, hoặc lớp đất có sức kháng cắt lớn). Ngoài ra, trong một số trường hợp, ma sát giữa thành cọc và đất nền xung quanh cũng góp phần chịu tải, đặc biệt là với các cọc có chiều sâu lớn.
3. Bảng Thông Số Kỹ Thuật & Tiêu Chuẩn Thiết Kế
Việc thiết kế và thi công cọc khoan nhồi tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo chất lượng và an toàn. Dưới đây là một số thông số và tiêu chí quan trọng thường được áp dụng:
| Hạng Mục / Tiêu Chí | Thông Số / Kích Thước Chuẩn | Vật Liệu Đề Xuất | Tiêu Chuẩn TCVN Áp Dụng | Ghi Chú Kỹ Thuật |
|---|---|---|---|---|
| Đường Kính Cọc Phổ Biến | Từ 60cm đến 300cm (hoặc lớn hơn theo thiết kế) | Bê tông, thép | TCVN 10336:2014, TCVN 205-1:2019 | Đường kính cọc được chọn dựa trên tải trọng thiết kế và điều kiện địa chất. |
| Chiều Sâu Lỗ Khoan | Phụ thuộc vào lớp đất tốt hoặc yêu cầu chịu tải | TCVN 10336:2014 | Đạt đến chiều sâu đảm bảo sức kháng cắt hoặc mũi cọc tiếp xúc đất cứng. | |
| Cốt Thép Cọc | Thép Gân D12 – D40 (thép dọc), thép đai D6 – D12 (thép xoắn/tròn) | Thép cường độ cao (S235, S460…) | TCVN 5575:2012, TCVN 7460:2004 | Mật độ cốt thép và bố trí tuân theo tính toán kết cấu. Khoảng cách tối thiểu 20cm giữa các thanh thép. |
| Cường Độ Bê Tông | Tối thiểu M250 (tương đương cấp độ bền B20) | Hỗn hợp xi măng, cát, đá, nước, phụ gia | TCVN 4453:1995, TCVN 7570:2006 | Bê tông cần có độ sụt phù hợp, không lẫn tạp chất, được bảo dưỡng đúng cách. |
| Ống Vách | Thép dày từ 6mm trở lên, đường kính phù hợp với cọc | Thép | TCVN 5431:2001 | Sử dụng trong các trường hợp đất yếu, nước ngầm cao hoặc hạn chế sụt lở. Có thể rút lên hoặc để lại một phần. |
| Sai Số Lắp Đặt Cốt Thép | Tâm cọc ±5cm, Độ thẳng đứng ±1% chiều sâu | TCVN 10336:2014 | Sai số vượt quá có thể ảnh hưởng đến khả năng chịu lực của cọc. | |
| Kiểm Tra Chất Lượng Bê Tông | Độ sụt, cường độ nén mẫu | TCVN 3105:1993, TCVN 5593:2009 | Kiểm tra cường độ bê tông sau 7 và 28 ngày tuổi. |
4. Phân Loại Các Dạng Cọc Khoan Nhồi Phổ Biến
Cọc khoan nhồi được phân loại chủ yếu dựa trên phương pháp thi công, đường kính và chức năng. Dưới đây là một số dạng phổ biến:
- Cọc khoan nhồi có đường kính nhỏ: Thường có đường kính từ 60cm đến 100cm. Loại này phù hợp với các công trình nhà phố, biệt thự có tải trọng vừa phải, hoặc dùng để gia cố các kết cấu móng hiện có.
- Cọc khoan nhồi có đường kính lớn: Có đường kính từ 150cm trở lên, thậm chí có thể lên đến 300cm hoặc hơn. Loại cọc này được áp dụng cho các công trình có tải trọng rất lớn như nhà cao tầng, cầu lớn, nhà máy công nghiệp, trạm biến áp.
- Cọc khoan nhồi âm hoặc sử dụng ống vách: Khi thi công trong điều kiện đất rất yếu, có nguy cơ sụt lở cao, hoặc có nước ngầm chảy xiết, người ta sẽ sử dụng ống vách chuyên dụng để bọc ngoài thành lỗ khoan trong suốt quá trình thi công. Ống vách có thể được rút lên hoặc giữ lại một phần tùy theo công nghệ và thiết kế.
- Cọc khoan nhồi Barrette: Đây là dạng cọc khoan nhồi có mặt cắt hình chữ nhật hoặc hình vuông, được tạo ra bằng cách sử dụng các máy khoan có bộ phận cắt đặc biệt. Cọc Barrette có ưu điểm là khả năng chịu tải theo cả hai phương (ngang và đứng) rất lớn và diện tích mặt cắt tiếp xúc với đất cao hơn cọc tròn cùng thể tích.
5. Quy Trình Thi Công & Tiêu Chuẩn Nghiệm Thu Chuẩn Kỹ Sư
Một quy trình thi công cọc khoan nhồi chuẩn mực, được giám sát chặt chẽ bởi kỹ sư, sẽ đảm bảo chất lượng và an toàn cho công trình. Dưới đây là các bước cơ bản:
Các Bước Chuẩn Bị Nền Móng
Công tác chuẩn bị là yếu tố then chốt, đảm bảo quá trình thi công diễn ra suôn sẻ và hiệu quả. Các công việc bao gồm:
- Khảo sát địa chất: Phân tích chi tiết điều kiện địa chất, địa tầng, mực nước ngầm, và các yếu tố ảnh hưởng khác của khu vực thi công.
- Lập kế hoạch thi công: Xác định phương pháp, thiết bị, vật tư, nhân lực cần thiết, cũng như các biện pháp an toàn và xử lý tình huống.
- Chuẩn bị mặt bằng: San lấp, dọn dẹp chướng ngại vật, bố trí công trường khoa học, đảm bảo không gian làm việc và lối đi cho máy móc.
- Vận chuyển và lắp đặt thiết bị: Đưa máy khoan, máy trộn bê tông, hệ thống cấp nước, nguồn điện và các thiết bị phụ trợ khác đến công trường và lắp đặt.
Các Bước Thi Công Chính
Đây là giai đoạn thực hiện trực tiếp việc tạo cọc khoan nhồi:
- Định vị tim cọc: Dựa trên bản vẽ thiết kế, tiến hành định vị chính xác vị trí tim cọc ngoài thực địa bằng máy móc đo đạc, đóng các mốc định vị cố định.
- Khoan tạo lỗ: Sử dụng máy khoan chuyên dụng để tạo lỗ khoan theo đúng đường kính và chiều sâu thiết kế. Trong quá trình khoan, cần chú ý kiểm soát hướng và độ thẳng đứng của lỗ. Nếu cần thiết, ống vách sẽ được hạ xuống đồng thời hoặc ngay sau đó để ổn định thành hố.
- Làm sạch hố khoan: Sau khi đạt độ sâu thiết kế, hố khoan phải được làm sạch hoàn toàn các mùn khoan, đất đá rời rạc. Có thể sử dụng các thiết bị chuyên dụng như gầu cuốc, máy hút bùn, hoặc phương pháp xả bùn tuần hoàn. Nếu có nước, cần xử lý để đảm bảo dung dịch khoan đạt yêu cầu (độ trong, độ ổn định).

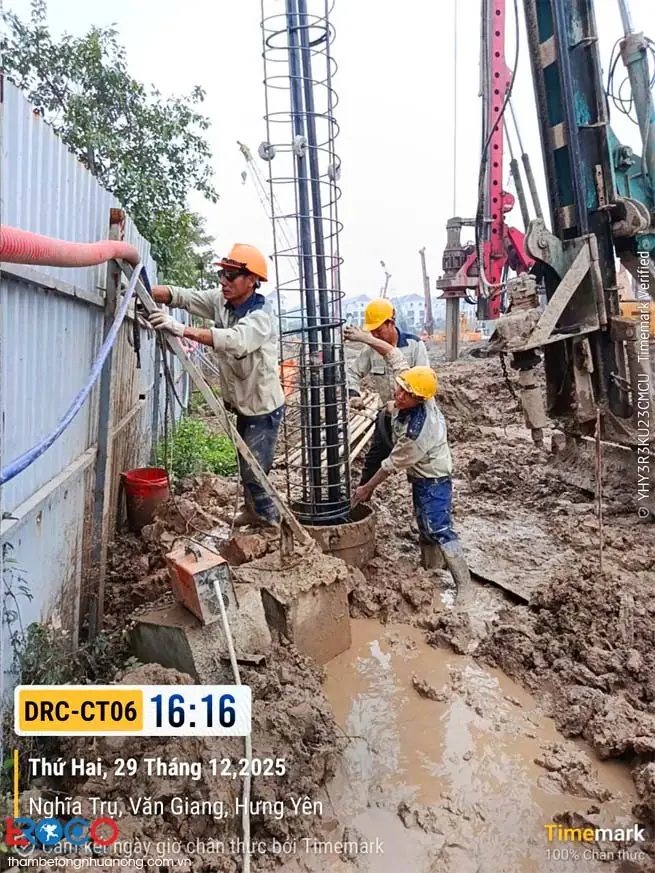

- Lắp dựng cốt thép: Lồng cốt thép đã được gia công sẵn (theo đúng bản vẽ thiết kế về chủng loại, số lượng, kích thước thanh thép) được hạ xuống hố khoan một cách cẩn thận.
- Đổ bê tông: Bê tông có mác và độ sụt theo quy định sẽ được đổ vào hố khoan bằng phương pháp “tremie” (qua ống đổ bê tông), từ đáy hố lên trên. Việc đổ bê tông cần được thực hiện liên tục và có kiểm soát để tránh bê tông bị nhiễm bẩn bởi bùn hoặc dung dịch khoan. Nút đổ bê tông bằng bao xi măng có thể được sử dụng để đảm bảo lớp bê tông đầu tiên đặc chắc.
- Rút ống vách (nếu có): Sau khi đổ bê tông đạt đủ khối lượng theo thiết kế và bê tông bắt đầu ninh kết, ống vách sẽ được rút lên từ từ bằng máy rung hoặc hệ thống kích, đồng thời với quá trình đổ bê tông hoặc ngay sau đó.
- Lấp đầu cọc: Phần đầu cọc nhồi, sau khi rút ống vách, sẽ được lấp bằng vật liệu xây dựng (như đá 1×2, 4×6) và đầm chặt, tạo mặt bằng thi công cho các công đoạn tiếp theo.
Kiểm Tra và Nghiệm Thu
Đây là khâu cuối cùng và cực kỳ quan trọng để xác nhận chất lượng của cọc khoan nhồi trước khi tiến hành thi công phần thân công trình.
- Kiểm tra cường độ bê tông: Lấy mẫu bê tông để kiểm tra cường độ tại phòng thí nghiệm.
- Kiểm tra địa vật lý: Sử dụng các phương pháp kiểm tra không phá hủy như siêu âm (Sonic Log), phản xạ sóng địa chấn (Reflectivity Test), để phát hiện các khuyết tật bên trong thân cọc (rỗ, khuyết tật bê tông, hẹp cục bộ).

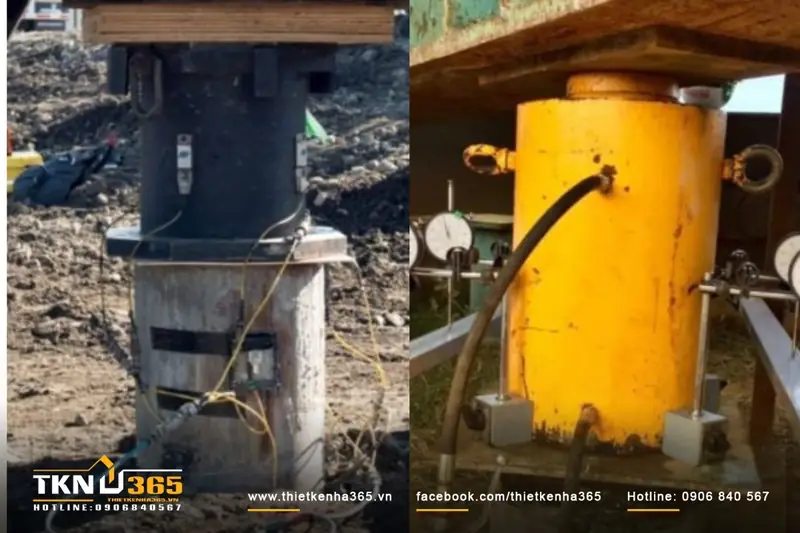

- Thí nghiệm nén tĩnh (Load Test): Đối với các công trình quan trọng hoặc theo yêu cầu thiết kế, sẽ tiến hành thí nghiệm nén tĩnh để xác định sức chịu tải thực tế của cọc.
- Lập biên bản nghiệm thu: Tổng hợp tất cả các kết quả kiểm tra, thí nghiệm và tài liệu liên quan để lập biên bản nghiệm thu hoàn thành công tác thi công cọc khoan nhồi.
6. Câu Hỏi Thường Gặp Về Cọc Khoan Nhồi
Dưới đây là giải đáp chi tiết cho những thắc mắc phổ biến nhất của gia chủ khi tìm hiểu về vấn đề này:
Khi Nào Nên Sử Dụng Cọc Khoan Nhồi?
Cọc khoan nhồi là lựa chọn tối ưu trong các trường hợp sau: nền đất yếu, tải trọng công trình lớn, công trình xây dựng trong khu vực đô thị đông đúc bị hạn chế tiếng ồn và rung chấn, địa hình thi công phức tạp, hoặc khi cần cọc có đường kính và độ sâu lớn mà các phương pháp khác không đáp ứng được.
Cọc Khoan Nhồi Có Khác Gì Cọc Ép?
Sự khác biệt cơ bản nằm ở phương pháp thi công và đặc tính: cọc khoan nhồi đổ bê tông trực tiếp tại chỗ, có thể tùy chỉnh kích thước, khả năng chịu tải lớn, ít gây tiếng ồn/rung chấn; cọc ép là cọc bê tông đúc sẵn, được ép chặt vào đất bằng máy, thường nhỏ gọn hơn, nhanh hơn với công trình vừa và nhỏ, nhưng gây tiếng ồn và rung chấn. Cọc khoan nhồi thường phù hợp với công trình lớn và nền đất cực yếu hơn cọc ép.
Tải Trọng Tối Đa Của Cọc Khoan Nhồi Là Bao Nhiêu?
Tải trọng tối đa của cọc khoan nhồi phụ thuộc rất nhiều vào đường kính, chiều sâu, chất lượng vật liệu, điều kiện địa chất và quy trình thi công. Tuy nhiên, cọc khoan nhồi có đường kính lớn (ví dụ 2m – 3m) có thể chịu được tải trọng nén hàng nghìn tấn (từ 3000 tấn đến trên 5000 tấn), trong khi các cọc đường kính nhỏ hơn (60cm – 100cm) thường chịu tải từ vài trăm đến hơn nghìn tấn.
