Móng Đơn Là Gì? Cấu Tạo, Phân Loại & Thi Công Chuẩn

Việc hiểu rõ “móng đơn là gì” là bước đầu tiên để đảm bảo sự vững chắc cho ngôi nhà. Lựa chọn loại móng phù hợp với địa chất và tải trọng công trình không chỉ giúp tiết kiệm chi phí mà còn quyết định tuổi thọ của công trình.

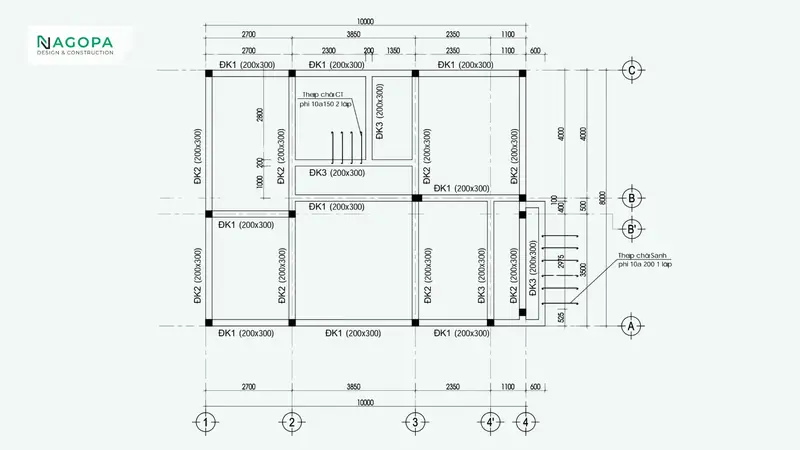

Móng Đơn Là Gì? Định Nghĩa & Vai Trò Cốt Lõi

Móng đơn, còn được gọi là móng cốc hoặc individual footing trong tiếng Anh, là một loại móng được bố trí độc lập dưới mỗi cột hoặc trụ riêng lẻ của công trình xây dựng. Chức năng chính của móng đơn là tiếp nhận và truyền toàn bộ tải trọng từ các cấu kiện bên trên (như cột, tường) xuống lớp đất nền bên dưới một cách an toàn. Việc phân bổ tải trọng này cần được tính toán kỹ lưỡng để tránh hiện tượng lún, nghiêng hoặc sập đổ công trình.

Vai trò của móng đơn vô cùng quan trọng, nó là nền tảng chịu lực trực tiếp cho toàn bộ công trình. Một móng đơn được thiết kế và thi công đúng kỹ thuật sẽ giúp đảm bảo sự ổn định, bền vững, cũng như tuổi thọ lâu dài cho ngôi nhà, đồng thời tối ưu hóa chi phí xây dựng so với các loại móng phức tạp hơn. Móng đơn đặc biệt phù hợp với các công trình có quy mô nhỏ đến vừa, tải trọng nhẹ và nền đất tương đối chắc chắn.

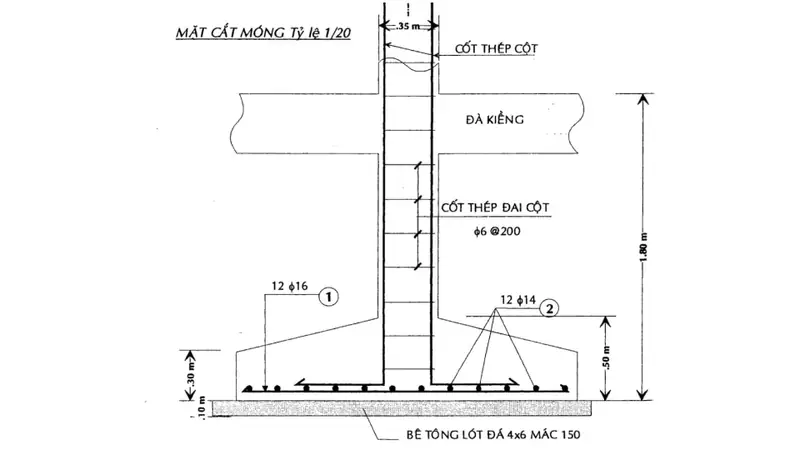

Cấu Tạo Chi Tiết & Nguyên Lý Kỹ Thuật Của Móng Đơn

Cấu tạo của một móng đơn, mặc dù đơn giản so với các loại móng khác, nhưng lại được thiết kế với nguyên lý kỹ thuật rõ ràng để đảm bảo khả năng chịu lực hiệu quả. Mỗi bộ phận đều đóng góp vào chức năng chung của hệ thống móng.

Các thành phần chính của móng đơn bao gồm:

• Bê tông lót: Lớp bê tông này thường có độ dày khoảng 100mm, được đặt dưới đáy hố móng. Thành phần chủ yếu là đá dăm 4×6 hoặc gạch vỡ trộn với xi măng. Chức năng của lớp bê tông lót là làm phẳng và sạch đáy hố móng, tạo một bề mặt ổn định để đặt cốt thép và ván khuôn, đồng thời ngăn ngừa sự mất nước của bê tông chính và bảo vệ cốt thép khỏi tiếp xúc trực tiếp với nền đất ẩm.
• Bản móng (Đế móng): Đây là bộ phận chịu tải trực tiếp từ cột truyền xuống và phân bố lực ra toàn bộ diện tích tiếp xúc với nền đất. Bản móng thường có hình dạng vuông, chữ nhật hoặc tròn, tùy thuộc vào thiết kế và tải trọng. Các cạnh của bản móng thường được vát với một độ dốc nhất định để tối ưu hóa việc truyền lực và giảm ứng suất tập trung tại các góc. Kích thước của bản móng được tính toán cẩn thận dựa trên tải trọng cột và khả năng chịu tải của nền đất.
• Cổ móng (Trụ móng): Nằm phía trên bản móng và phía dưới cột nhà, cổ móng có nhiệm vụ truyền tải trọng từ cột xuống bản móng. Kích thước của cổ móng thường tương đương với tiết diện cột tầng trệt, hoặc lớn hơn một chút để tạo lớp bê tông bảo vệ cho cốt thép bên trong.
• Giằng móng (Đà kiềng): Giằng móng đóng vai trò liên kết các móng đơn lại với nhau, tạo thành một hệ thống vững chắc, giúp tăng cường độ ổn định tổng thể cho công trình và hạn chế hiện tượng lún lệch giữa các móng. Giằng móng cũng chịu một phần tải trọng từ tường ngăn phía trên.

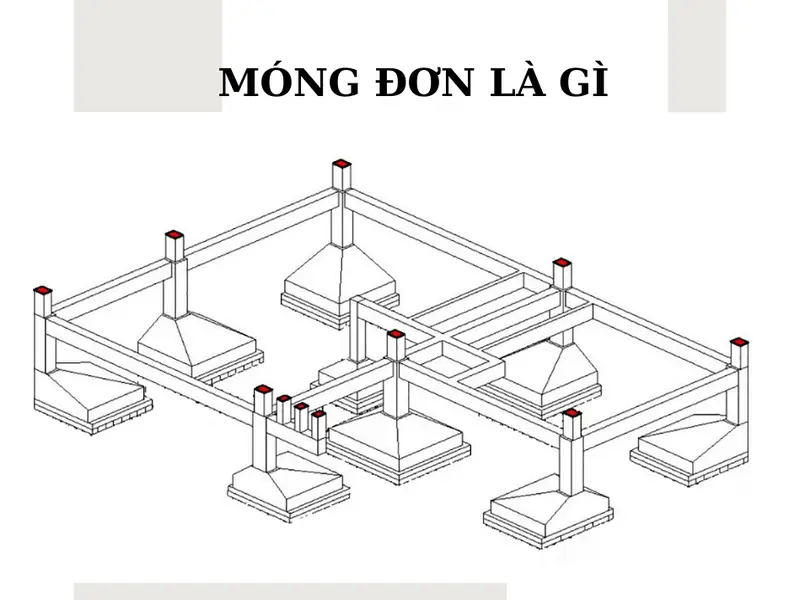

Bảng Thông Số Kỹ Thuật & Tiêu Chuẩn Thiết Kế Móng Đơn

Việc thiết kế và thi công móng đơn phải tuân thủ các tiêu chuẩn kỹ thuật nhằm đảm bảo an toàn và hiệu quả. Dưới đây là bảng tổng hợp các thông số và tiêu chuẩn liên quan.

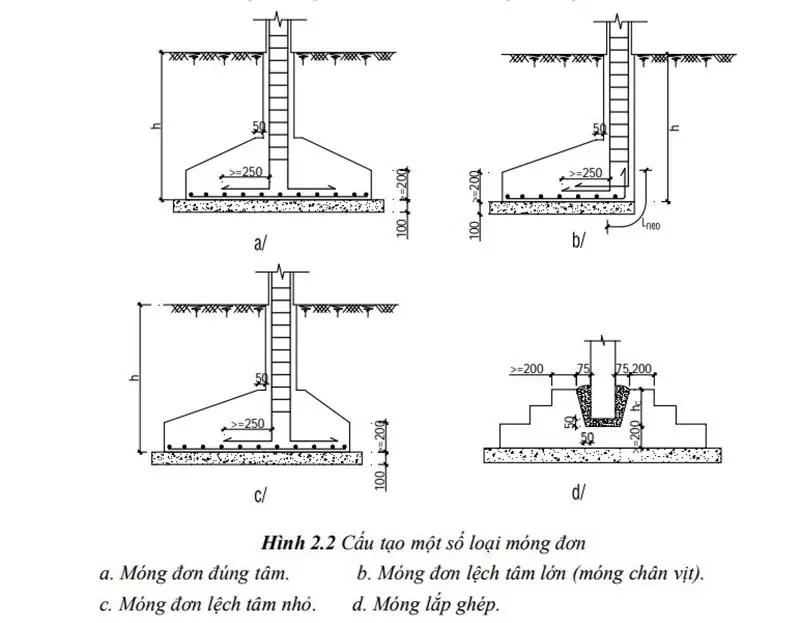

Phân Loại Các Dạng Móng Đơn Phổ Biến Hiện Nay

Móng đơn có thể được phân loại dựa trên nhiều tiêu chí khác nhau, mỗi loại lại có những đặc điểm và ứng dụng riêng biệt, phù hợp với từng điều kiện cụ thể của công trình và nền đất.

Phân loại theo độ cứng của móng

Độ cứng của móng đơn ảnh hưởng trực tiếp đến khả năng biến dạng và phân bố ứng suất xuống nền đất. Việc phân loại này giúp xác định phạm vi ứng dụng phù hợp.

• Móng đơn mềm: Loại móng này có khả năng biến dạng tương đối theo sự thay đổi của đất nền và có khả năng chịu uốn tốt. Tuy nhiên, do độ biến dạng cao, móng đơn mềm ít được sử dụng cho các công trình đòi hỏi sự ổn định tuyệt đối.
• Móng đơn cứng hữu hạn: Móng có độ cứng ở mức tương đối, có thể chịu được một mức độ lún nhất định trong một khoảng thời gian. Tỷ lệ giữa cạnh dài và cạnh ngắn của bản móng thường không vượt quá 8 lần. Loại này phù hợp với nhiều công trình dân dụng có yêu cầu độ bền vừa phải.
• Móng đơn cứng tuyệt đối: Loại móng này có độ cứng rất lớn, hầu như không có sự biến dạng dưới tác dụng của tải trọng. Móng đơn cứng thường được ưu tiên sử dụng cho các công trình yêu cầu độ ổn định cao, tải trọng lớn.

Phân loại theo đặc điểm tải trọng

Cách phân loại này dựa trên phương hướng và tính chất của tải trọng tác động lên móng, giúp đưa ra các giải pháp thiết kế tối ưu.

• Móng chịu tải trọng đúng tâm: Là trường hợp lý tưởng, trong đó phương của lực tác dụng trùng với trục đối xứng của móng, tạo ra sự phân bố áp lực đều lên nền đất. Đây là loại móng đơn phổ biến nhất cho các cột độc lập trong các công trình thông thường.
• Móng chịu tải trọng lệch tâm: Xảy ra khi phương của lực tác dụng không trùng với trục đối xứng của móng, thường gặp ở các cột đặt gần tường biên, ban công, hoặc các vị trí đặc biệt. Việc thiết kế móng lệch tâm đòi hỏi sự tính toán kỹ lưỡng để tránh hiện tượng lật, nghiêng hoặc lún không đều.
• Móng chịu lực ngang lớn: Áp dụng cho các cấu kiện như tường chắn đất, tường vây, hoặc các công trình chịu tác động mạnh của gió, động đất. Loại móng này cần có khả năng chống trượt và chống lật cao.
• Móng cho các công trình cao: Như ống khói, tháp nước, bồn chứa cao. Loại móng này được thiết kế đặc biệt để chịu tải trọng lớn theo phương thẳng đứng, cùng với các tác động môi trường như gió.

Phân loại theo phương thức chế tạo

Phương thức chế tạo ảnh hưởng đến tiến độ thi công, chi phí và khả năng liên kết của móng.

• Móng đơn toàn khối: Là loại móng được đúc trực tiếp tại công trình. Ưu điểm là sự liền khối, đồng nhất, tạo kết cấu chắc chắn và bền vững. Phương pháp này được sử dụng phổ biến nhất.
• Móng đơn lắp ghép: Móng được cấu tạo từ các cấu kiện bê tông cốt thép đúc sẵn tại nhà máy hoặc xưởng, sau đó vận chuyển đến công trường để lắp ghép lại với nhau. Phương pháp này giúp rút ngắn thời gian thi công đáng kể, đặc biệt phù hợp với các dự án cần tiến độ gấp hoặc điều kiện thi công hạn chế.

Ưu Nhược Điểm Của Móng Đơn và Khi Nào Nên Sử Dụng

Móng đơn là một lựa chọn kinh tế và hiệu quả trong nhiều trường hợp, nhưng cũng có những hạn chế cần cân nhắc kỹ lưỡng.

Ưu điểm nổi bật:

• Chi phí thấp: Lượng vật liệu (bê tông, cốt thép) và nhân công thi công thường ít hơn so với các loại móng khác như móng băng hay móng cọc, giúp tối ưu hóa ngân sách xây dựng.
• Thi công nhanh gọn: Quy trình thi công đơn giản, không đòi hỏi kỹ thuật quá phức tạp, giúp rút ngắn thời gian xây dựng, đặc biệt phù hợp với các công trình nhỏ.
• Dễ dàng trong thi công: Phần lớn đội ngũ thợ xây dựng có thể thực hiện tốt việc thi công móng đơn với độ chính xác cao.
• Phù hợp với tải trọng nhẹ: Là lựa chọn lý tưởng cho nhà cấp 4, nhà phố 1-2 tầng, biệt thự sân vườn thấp tầng, nhà kho nhỏ…

Nhược điểm cần lưu ý:

• Yêu cầu nền đất tốt: Móng đơn chỉ phát huy hiệu quả tối đa trên nền đất có địa chất tốt, đủ độ cứng, không bị sụt lún, biến dạng hoặc quá ẩm ướt.
• Nguy cơ lún lệch cao: Nếu nền đất không đồng đều hoặc có các yếu tố gây lún, móng đơn có thể lún không đều, dẫn đến nứt tường, cong vênh kết cấu và ảnh hưởng nghiêm trọng đến an toàn công trình.
• Khả năng chịu tải hạn chế: Móng đơn không phù hợp với các công trình có tải trọng lớn hoặc nhà cao tầng (từ 3 tầng trở lên) do khả năng chịu lực theo phương thẳng đứng và khả năng phân tán tải trọng bị giới hạn.
• Không phù hợp với địa hình phức tạp: Không thích hợp xây dựng trên nền đất yếu, đất bùn, đất cát không ổn định, hoặc địa hình có độ dốc lớn mà không có biện pháp gia cố nền móng phù hợp.

Khi nào nên chọn móng đơn?

Móng đơn là lựa chọn tối ưu trong các trường hợp sau:

• Công trình có tải trọng nhẹ đến trung bình: Nhà ở dân dụng 1-2 tầng, nhà cấp 4, biệt thự thấp tầng, nhà kho, nhà xưởng nhỏ.
• Nền đất có địa chất tốt: Đã được khảo sát kỹ lưỡng và chứng minh có đủ độ cứng, không có dấu hiệu sụt lún, trôi hoặc biến dạng.
• Yêu cầu về chi phí và tiến độ thi công: Muốn tiết kiệm chi phí và đẩy nhanh tiến độ xây dựng.
• Bố trí các cột cách nhau với khoảng cách hợp lý, tải trọng phân bố đều.

Quy Trình Thi Công Móng Đơn Chuẩn Kỹ Thuật

Để đảm bảo móng đơn đạt chất lượng, an toàn và bền vững, quy trình thi công cần tuân thủ chặt chẽ các bước kỹ thuật.

1. Khảo sát địa chất và lập bản vẽ thiết kế: Bước đầu tiên và quan trọng nhất là tiến hành khảo sát địa chất tại khu vực xây dựng để đánh giá đặc điểm, độ cứng và khả năng chịu tải của nền đất. Dựa trên kết quả khảo sát và tải trọng dự kiến của công trình, kỹ sư sẽ lập bản vẽ thiết kế chi tiết cho móng đơn, bao gồm kích thước, hình dạng, số lượng cốt thép, mác bê tông, và độ sâu chôn móng.
2. Chuẩn bị mặt bằng và định vị công trình: San lấp mặt bằng, dọn dẹp chướng ngại vật. Sau đó, tiến hành định vị tim cọc, trục và các mốc giới công trình theo đúng bản vẽ thiết kế.
3. Đào hố móng: Sử dụng máy đào hoặc phương pháp thủ công để đào hố móng theo đúng kích thước và độ sâu đã được chỉ định trong bản vẽ. Cần lưu ý giữ cho hố móng luôn khô ráo; nếu có nước, phải dùng máy bơm để hút cạn kịp thời. Đáy hố móng cần được làm phẳng và nén chặt.
4. Thi công lớp bê tông lót: Đổ một lớp bê tông lót dày khoảng 100mm dưới đáy hố móng. Lớp này giúp làm phẳng, sạch đáy, ngăn ngừa mất nước xi măng và tạo mặt phẳng cho việc đặt cốt thép.
5. Gia công và lắp đặt cốt thép: Cắt, uốn và lắp đặt cốt thép theo đúng bản vẽ thiết kế. Các thanh thép cần được đặt đúng vị trí, khoảng cách và liên kết chắc chắn bằng dây thép buộc. Cốt thép phải được bố trí cách lớp bê tông lót một khoảng nhất định (thường dùng con kê bê tông) để đảm bảo lớp bê tông bảo vệ cốt thép sau này.
6. Đổ bê tông móng: Trộn bê tông theo đúng tỷ lệ cấp phối và mác thiết kế. Tiến hành đổ bê tông liên tục, theo nguyên tắc từ xa đến gần, từ ngoài vào trong để tránh tạo mạch ngừng. Sử dụng máy đầm rung hoặc đầm tay để đầm chặt bê tông, loại bỏ bọt khí và đảm bảo bê tông được lấp đầy các khe hở, đạt cường độ cao.
7. Bảo dưỡng bê tông: Sau khi bê tông đông kết (khoảng 4 giờ), tiến hành bảo dưỡng bằng cách tưới nước hoặc phủ vật liệu ẩm lên bề mặt để giữ ẩm. Việc bảo dưỡng cần duy trì liên tục trong ít nhất 7 ngày để bê tông đạt cường độ tối ưu và tránh nứt nẻ.
8. Kiểm tra và nghiệm thu: Sau khi bê tông đủ cường độ, tiến hành kiểm tra chất lượng móng. Công tác nghiệm thu bao gồm kiểm tra kích thước, hình dạng, chất lượng bê tông, vị trí cốt thép và sự đồng đều của bề mặt móng.

Lưu Ý Quan Trọng Khi Thi Công Móng Đơn

Để công trình móng đơn đạt chất lượng cao và tránh các rủi ro không đáng có, gia chủ và đội ngũ thi công cần đặc biệt chú ý đến những điểm sau:

• Khảo sát địa chất kỹ lưỡng: Đây là yếu tố tiên quyết. Không nên bỏ qua bước này, đặc biệt ở những khu vực có địa hình hoặc nền đất không ổn định. Kết quả khảo sát sẽ quyết định loại móng phù hợp, kích thước, độ sâu chôn móng và phương pháp xử lý nền đất yếu (nếu có).
• Tuân thủ bản vẽ thiết kế: Mọi thông số về kích thước, chủng loại và số lượng cốt thép, mác bê tông đều phải được tuân thủ nghiêm ngặt. Việc tùy tiện thay đổi có thể dẫn đến những hậu quả khôn lường.
• Chọn vật liệu chất lượng: Sử dụng xi măng, cát, đá, và cốt thép có nguồn gốc rõ ràng, đạt tiêu chuẩn chất lượng. Cốt thép cần được kiểm tra kỹ tình trạng gỉ sét.
• Giám sát chặt chẽ quá trình thi công: Chủ nhà hoặc đại diện cần thường xuyên kiểm tra tiến độ và chất lượng thi công, đặc biệt ở các khâu quan trọng như đào hố móng, lắp đặt cốt thép, và đổ bê tông.
• Đảm bảo độ khô ráo cho hố móng: Nước mưa hoặc nước ngầm xâm nhập vào hố móng khi đổ bê tông sẽ làm giảm cường độ, độ kết dính của bê tông, gây ảnh hưởng nghiêm trọng đến chất lượng móng.
• Chú ý đến lớp bê tông bảo vệ cốt thép: Đảm bảo cốt thép được đặt đúng khoảng cách với lớp bê tông lót và thành hố móng để tránh bị ăn mòn theo thời gian.
• Quan tâm đến giằng móng: Không chỉ đổ móng đơn mà cần chú trọng thi công giằng móng đúng kỹ thuật để liên kết các móng, tăng cường sự ổn định cho toàn bộ hệ thống móng.
• Vệ sinh công trường: Đảm bảo khu vực thi công luôn sạch sẽ, gọn gàng giúp dễ dàng kiểm soát và thi công.

Câu Hỏi Thường Gặp Về Móng Đơn

Dưới đây là những câu hỏi phổ biến mà nhiều người quan tâm khi tìm hiểu về móng đơn, được giải đáp chi tiết.

Móng Đơn Có Chịu Được Lực Lớn Không?

Khả năng chịu lực của móng đơn phụ thuộc rất nhiều vào kích thước, chất lượng vật liệu, và quan trọng nhất là chất lượng của nền đất nơi móng được đặt. Móng đơn có thể chịu được tải trọng đáng kể đối với các công trình nhỏ, tuy nhiên, nó có giới hạn về khả năng chịu lực, đặc biệt là với các công trình cao tầng hoặc có tải trọng tập trung lớn. Đối với nền đất tốt, một móng đơn được thiết kế đúng tiêu chuẩn hoàn toàn có thể chịu được lực đủ cho nhà 1-2 tầng.

Chi Phí Thi Công Móng Đơn Khoảng Bao Nhiêu?

Chi phí thi công móng đơn phụ thuộc vào nhiều yếu tố như diện tích móng, độ sâu chôn móng, loại vật liệu sử dụng (mác bê tông, loại thép), chi phí nhân công tại địa phương, và chi phí khảo sát địa chất (nếu có). Trung bình, chi phí cho móng đơn thường thấp hơn so với móng băng hoặc móng cọc, dao động trong khoảng vài trăm nghìn đến hơn một triệu đồng trên mỗi mét vuông sàn xây dựng, tùy thuộc vào quy mô và thiết kế cụ thể.

Khi Nào Nên Chọn Móng Đơn Thay Vì Móng Băng?

Nên chọn móng đơn khi công trình có tải trọng nhẹ (nhà 1-2 tầng), nền đất có địa chất tốt, ổn định, và bạn muốn tiết kiệm chi phí cũng như thời gian thi công. Ngược lại, móng băng thường được ưu tiên sử dụng khi nền đất yếu, không đồng đều, hoặc công trình có nhiều tường chịu lực, nhà nhiều tầng, do móng băng có khả năng phân bố tải trọng rộng hơn, chịu lực tốt hơn và giảm thiểu nguy cơ lún lệch so với móng đơn.
