Móng cọc Là Gì? Cấu Tạo, Nguyên Lý và Ứng Dụng Chi Tiết 2026

Bạn đang tìm hiểu về móng cọc là gì và vai trò của nó trong xây dựng? Đây là một trong những giải pháp móng quan trọng, đặc biệt hiệu quả với các công trình trên nền đất yếu, quyết định sự vững chắc và tuổi thọ cho toàn bộ công trình. Bài viết này sẽ cung cấp cái nhìn chuyên sâu và toàn diện nhất.

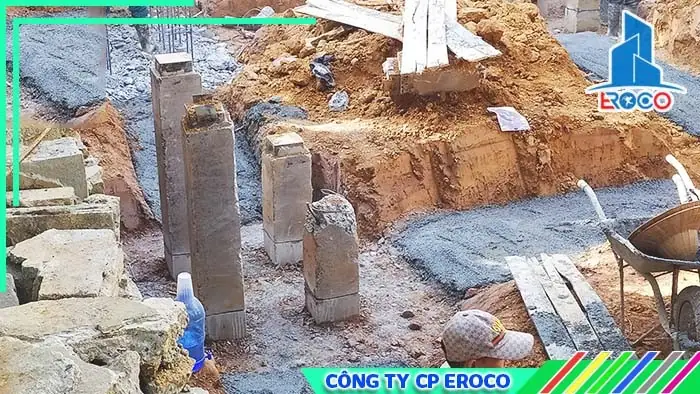

Móng cọc là gì và Vai trò cốt lõi

Móng cọc là một loại móng thuộc nhóm móng sâu, được sử dụng phổ biến trong xây dựng khi gặp các điều kiện địa chất không thuận lợi như nền đất yếu, có khả năng chịu lực kém, hoặc khi tải trọng công trình vượt quá sức chịu tải của móng nông. Thay vì truyền tải trọng trực tiếp xuống lớp đất mặt, móng cọc có nhiệm vụ đưa tải trọng đó xuống các tầng đất cứng và ổn định hơn nằm sâu bên dưới lòng đất thông qua các cấu kiện gọi là cọc.

Vai trò cốt lõi của móng cọc là: Truyền tải trọng công trình: Đảm nhận và truyền toàn bộ tải trọng từ kết cấu phía trên (bao gồm trọng lượng bản thân công trình, tải trọng sử dụng, tải trọng gió, động đất…) xuống các lớp đất đá có khả năng chịu lực tốt hơn ở độ sâu nhất định. Điều này giúp ổn định và chống sụt lún cho công trình, đặc biệt quan trọng với các khu vực có nền đất yếu, khả năng cố kết và chịu nén kém.

Bên cạnh đó, móng cọc còn hạn chế biến dạng và đảm bảo độ bền cho công trình theo thời gian. Trong các công trình có yêu cầu kỹ thuật cao hoặc quy mô lớn, việc lựa chọn đúng loại móng cọc và thi công chính xác là yếu tố quyết định sự thành công của dự án.

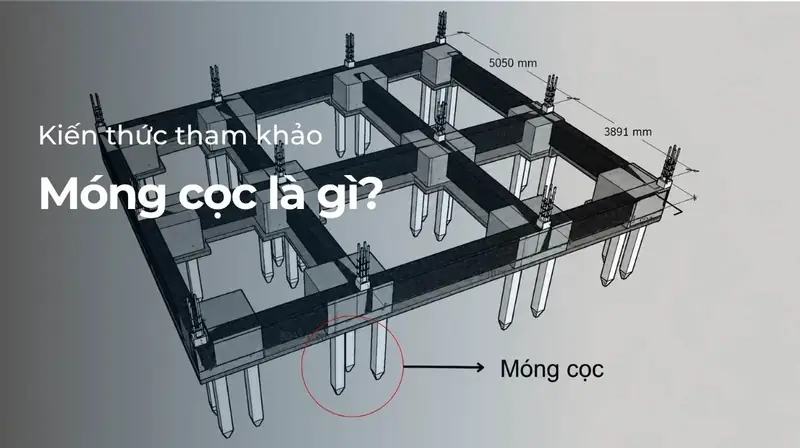

Cấu tạo Chi tiết và Nguyên lý Kỹ thuật của Móng cọc

Một hệ thống móng cọc điển hình bao gồm hai bộ phận chính: cọc và đài cọc. Tùy thuộc vào từng loại móng cọc cụ thể mà có thể có thêm các thành phần khác hoặc sự biến đổi về cấu tạo.

1. Cọc: Đây là bộ phận chịu tải trực tiếp, có chiều dài lớn hơn nhiều so với chiều rộng tiết diện ngang. Cọc được chế tạo từ các vật liệu như bê tông cốt thép, bê tông ly tâm, cọc tre (ở một số vùng), cọc thép… và được hạ sâu xuống nền đất bằng các phương pháp ép, đóng, khoan nhồi hoặc cấy.

* Nguyên lý chịu lực của cọc:

* Chịu lực theo mũi cọc (Vertical Bearing Capacity): Tải trọng được truyền xuống và gối lên mặt phẳng của mũi cọc khi nó tiếp xúc với lớp đất cứng. Đây là một trong những thành phần chịu lực chính.

* Chịu lực theo thành bên cọc (Skin Friction): Lực ma sát phát sinh giữa thành bên của cọc và lớp đất xung quanh nó khi cọc bị lún xuống. Ma sát này giúp nâng đỡ một phần tải trọng của công trình.

2. Đài cọc: Là cấu kiện bê tông cốt thép có tác dụng liên kết các cọc riêng lẻ trong một nhóm cọc lại với nhau và đồng thời phân phối tải trọng từ cột hoặc dầm của công trình lên các cọc thành viên. Đài cọc có thể là đài đơn (cho một cọc) hoặc đài nhóm (cho nhiều cọc).

* Nguyên lý hoạt động của đài cọc:

* Liên kết các cọc: Giúp các cọc hoạt động như một khối thống nhất, đồng thời đảm bảo khoảng cách an toàn giữa các cọc.

* Phân phối tải trọng: Giúp tải trọng từ công trình được phân bố đều lên tất cả các cọc trong đài, tránh tình trạng quá tải cục bộ cho một số cọc nhất định.

* Chịu lực uốn và cắt: Bản thân đài cọc cũng chịu các momen uốn và lực cắt phát sinh do tải trọng truyền từ cột và phản lực từ các cọc.

Nguyên lý chung của móng cọc là chuyển toàn bộ lực tác động từ kết cấu thượng tầng đi qua lớp đất yếu bên trên, tiếp cận và truyền xuống các lớp đất chịu lực tốt hơn, nằm ở độ sâu mà phương pháp móng nông không thể đạt tới hoặc không hiệu quả.

Bảng Thông Số Kỹ Thuật và Tiêu Chuẩn Thiết Kế

Việc thiết kế móng cọc đòi hỏi sự tính toán kỹ lưỡng dựa trên nhiều yếu tố. Dưới đây là bảng tổng hợp các thông số kỹ thuật quan trọng và tiêu chuẩn liên quan:

Hạng Mục / Tiêu Chí	Thông Số / Kích Thước Chuẩn (Tham khảo)	Vật Liệu Đề Xuất	Tiêu Chuẩn TCVN Áp Dụng	Ghi Chú Kỹ Thuật
Loại Cọc Phổ Biến	Cọc vuông (200×200, 250×250, 300×300, 350×350, 400×400 mm); Cọc tròn ly tâm (D250, D300, D350, D400, D500 mm)	Bê tông cốt thép, bê tông ly tâm	TCVN 205:2019 (Cọc bê tông đúc sẵn)	Kích thước phụ thuộc tải trọng và địa chất.
Chiều Dài Cọc	Phụ thuộc vào độ sâu lớp đất tốt (thường từ 10m đến 50m+)	Bê tông cốt thép	TCVN 10330:2014 (Móng cọc)	Xác định dựa trên kết quả khoan địa chất và tính toán chịu lực.
Khoảng Cách Giữa Các Cọc	Thường ≥ 3 lần đường kính cọc (cho cọc vuông) hoặc 3 lần đường kính cọc (cho cọc tròn)	N/A	TCVN 10330:2014	Để tránh ảnh hưởng sức chịu tải lẫn nhau của các cọc trong nhóm.
Độ Sâu Chôn Đài Cọc (Móng đài thấp)	Thường ≥ 2D và không lớn hơn 1.2m so với đầu cọc (D là đường kính/cạnh cọc)	Bê tông cốt thép	TCVN 10330:2014	Đảm bảo đài cọc được neo chắc chắn và chịu lực ngang.
Chiều Cao Đài Cọc	Nhà dân dụng: 0.8m – 1.2m; Công trình lớn: Có thể lớn hơn	Bê tông cốt thép	TCVN 10330:2014	Tính toán để chịu lực chọc thủng, lực uốn và liên kết các cọc.
Cường Độ Bê Tông	Thường từ B20, B25 trở lên tùy theo yêu cầu chịu lực	Bê tông cốt thép	TCVN 5725:2010 (Cọc bê tông dự ứng lực); TCVN 10330:2014	Đảm bảo khả năng chịu lực và độ bền cho cọc và đài cọc.
Cốt Thép	Thép gai theo tiêu chuẩn: CB300-V, CB400-V, CB500-V,…	Thép	TCVN 1651-1:2018, TCVN 1651-2:2018	Số lượng, đường kính và bố trí cốt thép theo tính toán thiết kế.

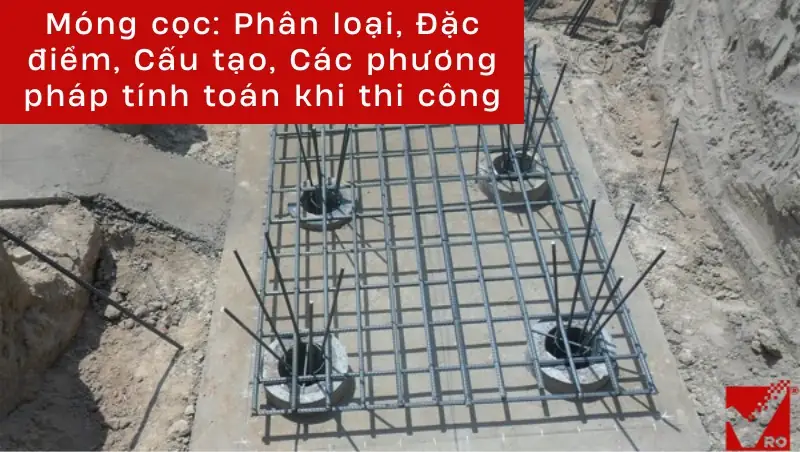

Phân Loại Các Dạng Móng cọc Phổ Biến

Móng cọc được phân loại dựa trên nhiều tiêu chí khác nhau, nhưng phổ biến nhất là dựa vào vị trí của đài cọc so với mặt đất và phương pháp thi công.

Phân loại móng cọc theo vị trí đài cọc

1. Móng cọc đài thấp:

* Đặc điểm: Đài cọc được đặt thấp hơn hoặc ngang bằng mặt đất. Hệ thống này thường sử dụng cho các công trình có tải trọng vừa và nhỏ, trên nền đất có độ cứng trung bình hoặc lớp đất cứng không quá sâu.

* Ưu điểm: Thi công đơn giản, chi phí thấp hơn, phù hợp cho nhà ở dân dụng, nhà phố. Lực ngang của móng cân bằng với áp lực đất theo độ sâu đặt móng.

* Nhược điểm: Khả năng chịu tải hạn chế hơn móng đài cao, dễ bị ảnh hưởng bởi các yếu tố môi trường xung quanh như ngập nước, ẩm mốc.

Phân loại móng cọc theo vật liệu và hình dạng cọc thông dụng

1. Cọc bê tông cốt thép (đúc sẵn hoặc đổ tại chỗ):

* Cọc vuông: Phổ biến với các kích thước như 200x200mm, 250x250mm, 300x300mm, 350x350mm, 400x400mm. Thi công bằng phương pháp ép hoặc đóng.

* Cọc tròn ly tâm: Có các đường kính phổ biến như D250, D300, D350, D400, D500 mm. Thường có mác bê tông cao (PC, PHC) và được thi công bằng phương pháp ép.

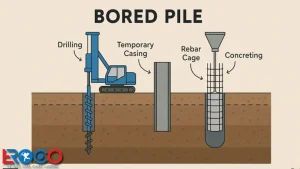

2. Cọc khoan nhồi:

* Đặc điểm: Lỗ khoan được thực hiện tại chỗ, sau đó đổ bê tông và lắp đặt cốt thép bên trong. Kích thước có thể linh hoạt hơn, phù hợp với địa chất phức tạp hoặc các công trình lớn như nhà cao tầng, cầu.

* Ưu điểm: Khả năng chịu tải lớn, ít gây tiếng ồn và rung động mạnh khi thi công.

* Nhược điểm: Yêu cầu công nghệ và giám sát chặt chẽ, chi phí thi công có thể cao hơn.

3. Cọc cừ tràm:

* Đặc điểm: Sử dụng cây tràm tự nhiên, phổ biến ở các tỉnh miền Nam Việt Nam, thích hợp cho các công trình vừa và nhỏ trên nền đất yếu có độ lún sâu.

* Ưu điểm: Chi phí thấp, dễ thi công.

* Nhược điểm: Khả năng chịu tải hạn chế, tuổi thọ không cao bằng cọc bê tông, dễ bị mối mọt hoặc mục nát nếu không được bảo quản tốt.

Khi nào nên sử dụng móng cọc? Điều kiện áp dụng

Việc lựa chọn móng cọc là một quyết định kỹ thuật quan trọng, cần dựa trên đánh giá cẩn thận điều kiện địa chất và yêu cầu của công trình. Dưới đây là các trường hợp điển hình nên xem xét sử dụng móng cọc:

1. Nền đất yếu: Đây là lý do chính để sử dụng móng cọc. Các loại đất như đất sét mềm, đất bùn, đất hữu cơ, hoặc đất cát pha, đất rời rạc có khả năng chịu tải thấp, độ lún cao khi chịu tải trọng.

2. Công trình có tải trọng lớn: Các tòa nhà cao tầng, khách sạn, trung tâm thương mại, nhà máy công nghiệp, cầu cống… đòi hỏi một hệ thống móng có khả năng chịu lực vượt trội.

3. Địa hình phức tạp hoặc có yếu tố nước ngầm cao: Các khu vực gần sông, hồ, biển, hoặc nơi có mực nước ngầm dâng cao, đất dễ bị xói lở, biến động. Móng cọc giúp công trình ổn định và tránh được các tác động tiêu cực từ môi trường nước.

4. Khi việc đào móng nông không khả thi: Đôi khi, điều kiện mặt bằng không cho phép đào sâu để đạt được lớp đất tốt, hoặc có các công trình ngầm (đường ống, hầm) cần tránh. Móng cọc sẽ là giải pháp thay thế an toàn.

5. Giảm chênh lệch lún giữa các bộ phận công trình: Trong các công trình có kết cấu không đồng đều hoặc có sự thay đổi đột ngột về tải trọng, móng cọc có thể giúp giảm thiểu hiện tượng lún không đều, gây nứt gãy cấu trúc.

Tuy nhiên, cũng có những trường hợp không nên sử dụng móng cọc, ví dụ như nền đất cát chặt (khi đóng cọc có thể làm đất tơi ra, giảm khả năng chịu lực) hoặc nền đất có dòng thấm mạnh (có thể làm tăng khả năng phá hoại của dòng thấm đối với nền đất xung quanh cọc).

Quy trình Thi công và Thiết kế Móng cọc

Quy trình thiết kế và thi công móng cọc đòi hỏi sự tuân thủ chặt chẽ các quy định kỹ thuật để đảm bảo chất lượng và an toàn cho công trình.

Khảo sát địa chất và thiết kế móng cọc

1. Khảo sát địa chất: Đây là bước đầu tiên và quan trọng nhất. Các phương pháp như khoan địa chất, thí nghiệm xuyên tiêu chuẩn (SPT), đo đạc mực nước ngầm được thực hiện để xác định các lớp đất, đặc tính cơ lý (cường độ, độ nén lún, thành phần hạt…) và chiều sâu của lớp đất tốt.

2. Phân tích và Đánh giá: Dựa trên kết quả khảo sát, các kỹ sư sẽ đánh giá sức chịu tải của nền đất, các rủi ro tiềm ẩn (như lún, trượt…) và khả năng ứng dụng các loại móng khác nhau.

3. Thiết kế móng cọc: Kỹ sư sẽ xác định loại cọc (bê tông, khoan nhồi, cừ tràm…), số lượng cọc, cách bố trí (nhóm cọc), kích thước (tiết diện, chiều dài cọc), kích thước đài cọc, mác bê tông, chủng loại và kết cấu cốt thép phù hợp với tải trọng công trình và điều kiện địa chất.

4. Lập Bản vẽ thiết kế: Bao gồm bản vẽ chi tiết vị trí cọc, quy cách cọc, sơ đồ bố trí cốt thép, cấu tạo đài cọc, các yêu cầu kỹ thuật thi công và nghiệm thu.

Các bước thi công móng cọc tiêu biểu

Quy trình thi công có thể thay đổi tùy thuộc vào loại móng cọc (ép, đóng, khoan nhồi), nhưng các bước cơ bản thường bao gồm:

1. Chuẩn bị mặt bằng: San lấp, làm sạch khu vực thi công, chuẩn bị nguồn điện, nước và lối ra vào cho máy móc.

2. Định vị và đánh dấu tim cọc: Dựa vào bản vẽ thiết kế, các điểm đặt cọc sẽ được đánh dấu chính xác trên mặt đất.

3. Vận chuyển và lắp đặt cọc:

* Ép hoặc Đóng cọc: Các cọc bê tông đúc sẵn hoặc cọc thép được hạ xuống bằng máy ép cọc hoặc máy đóng cọc theo đúng cao độ thiết kế. Trong quá trình ép/đóng, cần theo dõi biểu đồ áp lực để kiểm soát độ sâu và sức chịu tải của cọc.

* Khoan nhồi: Máy khoan tiến hành tạo lỗ theo đường kính và độ sâu yêu cầu. Sau đó, tiến hành lắp đặt cốt thép và đổ bê tông.

4. Kiểm tra độ sâu và chất lượng cọc: Sau khi cọc được hạ xong, tiến hành kiểm tra độ sâu thực tế, độ thẳng đứng của cọc, và xác định sức chịu tải dựa trên áp lực ép hoặc các phương pháp thí nghiệm khác.

5. Thi công đài cọc:

* Gia công cốt thép và coppha: Chuẩn bị lưới thép và lắp dựng ván khuôn cho đài cọc.

* Đổ bê tông đài cọc: Trộn và đổ bê tông vào ván khuôn, đảm bảo độ đầm chặt và bảo dưỡng bê tông theo đúng quy trình.

6. Nghiệm thu: Sau khi hoàn thành, móng cọc phải được nghiệm thu kỹ lưỡng theo các tiêu chuẩn kỹ thuật để đưa vào sử dụng.

Câu hỏi thường gặp về móng cọc là gì

Dưới đây là một số câu hỏi thường gặp liên quan đến móng cọc để giải đáp những thắc mắc phổ biến nhất của bạn đọc.

Cấu tạo chính của móng cọc gồm những gì?

Cấu tạo chính của móng cọc bao gồm hai bộ phận thiết yếu là cọc (truyền tải trọng xuống sâu) và đài cọc (liên kết các cọc và phân phối tải trọng từ công trình lên chúng).

Ưu điểm nổi bật của móng cọc là gì?

Ưu điểm nổi bật của móng cọc bao gồm: khả năng chịu tải trọng lớn, phù hợp cho nền đất yếu, chống sụt lún hiệu quả, có thể áp dụng cho các công trình quy mô lớn hoặc phức tạp, và giúp tiết kiệm vật liệu so với việc cố gắng làm móng nông với sức chịu tải tương đương trên nền đất kém.

Móng cọc thường được sử dụng cho loại nền đất nào?

Móng cọc thường được sử dụng cho các loại nền đất yếu như đất sét mềm, đất bùn, đất hữu cơ, đất pha cát có độ chặt thấp, hoặc các lớp đất tốt nằm sâu bên dưới các lớp đất yếu.
