Shop Drawing Là Gì? Hướng Dẫn Chi Tiết & Vai Trò Quan Trọng

Shop drawing, hay còn gọi là bản vẽ thi công chi tiết, đóng vai trò là kim chỉ nam không thể thiếu cho mọi công trình xây dựng. Hiểu rõ bản chất và chức năng của loại bản vẽ này sẽ giúp bạn làm chủ dự án, tối ưu hóa hiệu quả thi công và đảm bảo chất lượng công trình. Bài viết này sẽ đi sâu phân tích “shop drawing là gì” cùng những khía cạnh quan trọng nhất.

Shop drawing là gì? Định Nghĩa & Vai Trò Cốt Lõi

Về cơ bản, shop drawing là một tập hợp các bản vẽ chi tiết được phát triển bởi các nhà thầu, nhà sản xuất, nhà cung cấp hoặc các nhà thầu phụ. Chúng dựa trên các bản vẽ thiết kế kiến trúc và kỹ thuật ban đầu nhưng đi sâu vào chi tiết cụ thể để mô tả cách thức sản xuất, chế tạo, lắp đặt từng bộ phận hoặc hệ thống trong công trình. Nói cách khác, nếu bản vẽ thiết kế là bản “phác thảo ý tưởng” thì shop drawing chính là bản “hướng dẫn chi tiết cách thực hiện ý tưởng đó” một cách tối ưu và khả thi nhất trong thực tế thi công.

Vai trò cốt lõi của shop drawing nằm ở khả năng biến những ý tưởng thiết kế trừu tượng thành các chỉ dẫn cụ thể cho người thi công. Chúng giúp:

• Chi tiết hóa bản vẽ thiết kế: Các bản vẽ thiết kế ban đầu thường chỉ cung cấp cái nhìn tổng quan. Shop drawing bổ sung các kích thước chi tiết, thông số kỹ thuật, phương pháp lắp đặt, trình tự thi công cho từng cấu kiện, từng hệ thống MEP (Cơ Điện và Sàn phẩm), đảm bảo không bỏ sót bất kỳ yếu tố nào.
• Đảm bảo thi công chính xác và hiệu quả: Với shop drawing, công nhân và kỹ sư thi công có thể hiểu rõ yêu cầu về vật liệu, cách thức lắp ghép, các mối nối, dung sai cho phép. Điều này giúp hạn chế sai sót, thi công đúng kỹ thuật, đạt chất lượng cao và tiết kiệm thời gian.
• Giảm thiểu sai sót và lãng phí: Việc lập shop drawing kỹ lưỡng giúp phát hiện sớm các xung đột tiềm ẩn giữa các bộ phận hoặc hệ thống khác nhau (ví dụ: đường ống nước va chạm với hệ thống điện). Việc này cho phép điều chỉnh trước khi thi công, tránh phải tháo dỡ, sửa chữa tốn kém, lãng phí vật liệu và nguồn lực.

Vai trò quan trọng của shop drawing

Tầm quan trọng của shop drawing không chỉ dừng lại ở việc cung cấp thông tin cho thi công mà còn ảnh hưởng sâu sắc đến toàn bộ vòng đời dự án. Đây là cầu nối thiết yếu giữa giai đoạn thiết kế và thi công, đảm bảo sự liền mạch và chính xác.

Chi tiết hóa bản vẽ thiết kế

Bản vẽ thiết kế ban đầu, dù chi tiết đến đâu, vẫn cần được diễn giải thêm cho phù hợp với quy trình sản xuất và lắp đặt của từng nhà thầu cụ thể. Shop drawing sẽ làm rõ các khía cạnh như:

• Kích thước chế tạo và lắp đặt chính xác: Bao gồm dung sai cho phép, vị trí các lỗ khoan, ren, mối hàn.
• Vật liệu chi tiết: Quy cách, chủng loại, mác vật liệu, tiêu chuẩn áp dụng.
• Trình tự thi công, lắp đặt: Hướng dẫn các bước thực hiện, thứ tự ưu tiên giữa các hạng mục.
• Phương pháp kết nối: Chi tiết về các mối nối cơ khí, mối hàn, bulong, vật liệu trám khe.
• Yêu cầu kỹ thuật đặc biệt: Ví dụ: độ nhẵn bề mặt, khả năng chịu lực, cách nhiệt, cách âm.

Đảm bảo thi công chính xác và hiệu quả

Với bộ shop drawing đầy đủ và chính xác, đội ngũ thi công sẽ có cơ sở rõ ràng để làm việc. Họ có thể dễ dàng hình dung công việc cần làm, chuẩn bị vật liệu và công cụ phù hợp. Điều này trực tiếp dẫn đến:

• Tăng năng suất lao động: Giảm thiểu thời gian tranh luận, giải thích, hoặc xử lý sai sót.
• Nâng cao chất lượng công trình: Thi công đúng theo yêu cầu kỹ thuật, đảm bảo các thông số về độ bền, an toàn, thẩm mỹ.
• Kiểm soát tốt tiến độ dự án: Lịch trình thi công được định hình rõ ràng, giúp quản lý dự án theo dõi và điều chỉnh khi cần thiết.

Giảm thiểu sai sót và lãng phí

Một trong những lợi ích to lớn nhất của shop drawing là khả năng phát hiện và ngăn ngừa sai sót ngay từ giai đoạn sớm. Trong các dự án lớn, nhiều hệ thống kỹ thuật (MEP, HVAC) hoạt động song song, dễ xảy ra xung đột nếu không được phối hợp chặt chẽ. Shop drawing cho phép các kỹ sư phối hợp, rà soát, và đưa ra giải pháp trước khi vật liệu được đặt hàng hoặc chế tạo, từ đó:

• Hạn chế tối đa việc làm lại: Tiết kiệm chi phí nhân công, vật liệu, thời gian.
• Tối ưu hóa việc sử dụng vật liệu: Tránh đặt dư thừa hoặc sai quy cách.
• Ngăn ngừa các vấn đề tiềm ẩn về an toàn: Ví dụ: va chạm giữa đường ống gas và hệ thống điện có thể gây nguy hiểm.

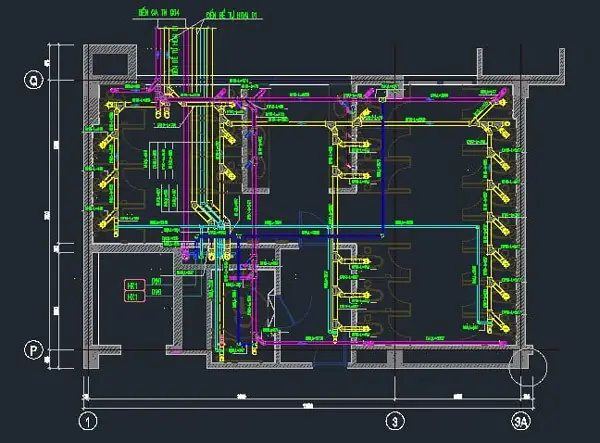

Kỹ sư shop drawing cần những gì?

Để có thể lập những bản vẽ shop drawing chất lượng, một kỹ sư cần trang bị cho mình một bộ kiến thức chuyên môn vững chắc cùng các kỹ năng mềm cần thiết.

Kiến thức chuyên môn cần có

Đây là nền tảng cốt lõi, giúp kỹ sư hiểu rõ bản chất công việc và đưa ra các giải pháp kỹ thuật tối ưu.

• Kiến thức về thiết kế kỹ thuật và xây dựng: Hiểu rõ cấu trúc công trình, các quy chuẩn, tiêu chuẩn xây dựng hiện hành (TCVN, BS, ASTM…), các giai đoạn thi công, nguyên lý hoạt động của các hệ thống cơ điện, nước, phòng cháy chữa cháy (PCCC).
• Kiến thức về vật liệu xây dựng: Nắm vững tính chất, đặc điểm, ứng dụng của các loại vật liệu phổ biến (thép, bê tông, gạch, kính, vật liệu cách âm/cách nhiệt…) và các vật liệu chuyên dụng cho từng hạng mục.
• Kiến thức về kỹ thuật thi công và lắp đặt: Hiểu rõ quy trình thực tế tại công trường, các phương pháp lắp ghép, hàn, gia công, yêu cầu về an toàn lao động.
• Kiến thức về các phần mềm chuyên dụng: Thành thạo các phần mềm như AutoCAD (bắt buộc cho bản vẽ 2D), Revit (cho BIM và mô hình 3D), SolidWorks (cho các chi tiết cơ khí phức tạp), hoặc các phần mềm chuyên ngành khác tùy thuộc vào lĩnh vực thi công (ví dụ: phần mềm thiết kế MEP).

Kỹ năng mềm và công cụ hỗ trợ

Bên cạnh kiến thức chuyên môn, các kỹ năng mềm và công cụ hỗ trợ sẽ giúp kỹ sư shop drawing làm việc hiệu quả và chuyên nghiệp hơn.

• Kỹ năng đọc và phân tích bản vẽ: Khả năng hiểu sâu sắc các bản vẽ thiết kế ban đầu, xác định các yêu cầu kỹ thuật, các điểm cần làm rõ.
• Kỹ năng tính toán: Khả năng tính toán chính xác kích thước, khối lượng vật tư, dung sai, và các thông số kỹ thuật khác.
• Kỹ năng giao tiếp và làm việc nhóm: Phối hợp hiệu quả với đội ngũ thiết kế, nhà thầu chính, nhà thầu phụ, chủ đầu tư để thống nhất các phương án.
• Kỹ năng giải quyết vấn đề: Phát hiện và đưa ra các giải pháp kỹ thuật hiệu quả cho những vướng mắc phát sinh trong quá trình thiết kế shop drawing.
• Kỹ năng quản lý thời gian: Lập kế hoạch và hoàn thành bản vẽ đúng tiến độ yêu cầu của dự án.
• Tư duy logic và khả năng hình dung không gian: Giúp chuyển đổi các ý tưởng 2D thành hình ảnh 3D chân thực, dễ hiểu.

Các loại bản vẽ shop drawing phổ biến

Tùy thuộc vào từng hạng mục công trình hoặc hệ thống kỹ thuật, shop drawing có thể được phân loại như sau:

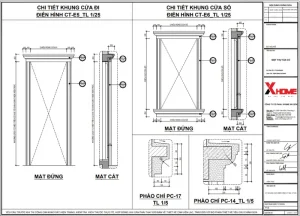

• Shop drawing kiến trúc: Chi tiết hóa các hạng mục kiến trúc như trần, vách, cửa, cửa sổ, lan can, cầu thang.
• Shop drawing kết cấu: Mô tả chi tiết cách chế tạo và lắp đặt các cấu kiện thép, bê tông cốt thép.
• Shop drawing hệ thống MEP (Mechanical, Electrical, Plumbing): Bao gồm bản vẽ chi tiết cho hệ thống điện, cấp thoát nước, HVAC (hệ thống sưởi ấm, thông gió và điều hòa không khí), PCCC. Đây là một trong những lĩnh vực đòi hỏi shop drawing phức tạp và chi tiết nhất.
• Shop drawing nội thất: Chi tiết hóa việc sản xuất và lắp đặt đồ nội thất rời hoặc cố định.

Câu hỏi thường gặp về shop drawing

Dưới đây là giải đáp chi tiết cho những thắc mắc phổ biến nhất của gia chủ khi tìm hiểu về vấn đề này:

Sự khác biệt giữa bản vẽ thiết kế và shop drawing?

Bản vẽ thiết kế (Design drawings) cung cấp cái nhìn tổng quan về ý tưởng thiết kế, công năng và thẩm mỹ của công trình. Shop drawing (Bản vẽ thi công chi tiết) thì tập trung vào việc diễn giải các bản vẽ thiết kế đó thành các chỉ dẫn chi tiết về sản xuất, chế tạo và lắp đặt thực tế trên công trường, với các kích thước, dung sai và quy trình cụ thể. Shop drawing thường do nhà thầu hoặc nhà cung cấp lập và cần được chủ đầu tư/tư vấn giám sát phê duyệt.

Quy trình phê duyệt shop drawing như thế nào?

Quy trình phê duyệt thường bao gồm các bước sau: (1) Nhà thầu/nhà cung cấp lập bản vẽ shop drawing. (2) Gửi bản vẽ cho Chủ đầu tư/Tư vấn giám sát để xem xét và góp ý. (3) Chủ đầu tư/Tư vấn giám sát phản hồi, yêu cầu chỉnh sửa nếu có. (4) Nhà thầu/nhà cung cấp tiến hành chỉnh sửa dựa trên phản hồi. (5) Lặp lại bước 2-4 cho đến khi bản vẽ được phê duyệt chính thức. (6) Sau khi phê duyệt, bản vẽ này trở thành cơ sở để thi công và mua sắm vật tư.

Tầm quan trọng của shop drawing trong BIM?

Trong môi trường BIM (Building Information Modeling), shop drawing đóng vai trò ngày càng quan trọng. BIM tạo ra một mô hình 3D số hóa của công trình, chứa đựng nhiều thông tin. Shop drawing được phát triển trực tiếp từ mô hình BIM, giúp đồng bộ hóa thông tin, đảm bảo tính nhất quán và cho phép phân tích, kiểm tra xung đột (clash detection) hiệu quả hơn giữa các bộ phận. Điều này mang lại khả năng cộng tác liền mạch giữa các bộ môn và các bên liên quan.
