Hồ Sơ Thiết Kế Là Gì? Cẩm Nang Chi Tiết Từ A-Z Năm 2026

Khi bắt tay vào một dự án xây dựng, từ ngôi nhà nhỏ đến công trình lớn, bạn cần hiểu rõ hồ sơ thiết kế là gì. Đây không chỉ là tập hợp các bản vẽ mà còn là kim chỉ nam quan trọng, đảm bảo sự thành công và hiệu quả của toàn bộ quá trình từ ý tưởng đến thi công. Hồ sơ thiết kế chính là cầu nối giữa mong muốn của chủ đầu tư và hiện thực hóa trên công trình.

Một hồ sơ thiết kế chất lượng không chỉ mang đến vẻ đẹp thẩm mỹ mà còn đảm bảo tính an toàn, công năng sử dụng tối ưu, đồng thời tiết kiệm chi phí và thời gian thi công. Bài viết này sẽ đi sâu vào định nghĩa, tầm quan trọng, các thành phần chính và quy trình lập một hồ sơ thiết kế chuyên nghiệp, giúp bạn có cái nhìn toàn diện và chuẩn bị tốt nhất cho dự án của mình.

Hồ sơ thiết kế là gì? Hiểu một cách đơn giản, hồ sơ thiết kế là bộ tài liệu pháp lý và kỹ thuật, mô tả chi tiết về một dự án xây dựng hoặc cải tạo. Nó bao gồm mọi thông tin cần thiết để triển khai thi công, từ bản vẽ mặt bằng, mặt đứng, mặt cắt cho đến các chi tiết kết cấu, hệ thống điện nước, vật liệu hoàn thiện và nội thất.

Tầm quan trọng của hồ sơ thiết kế thể hiện rõ nét ở các khía cạnh sau:

• Kim chỉ nam cho thi công: Đây là tài liệu quan trọng nhất mà đội ngũ thi công dựa vào để triển khai công việc, đảm bảo tính chính xác và đồng bộ.
• Cơ sở pháp lý và xin phép: Hồ sơ thiết kế được sử dụng để xin giấy phép xây dựng và là bằng chứng pháp lý quan trọng.
• Kiểm soát chi phí và tiến độ: Dự toán chi phí dựa trên hồ sơ thiết kế giúp chủ đầu tư quản lý ngân sách hiệu quả và đề ra tiến độ thi công hợp lý.
• Đảm bảo an toàn và công năng: Các tính toán kết cấu, bố trí không gian trong hồ sơ thiết kế nhằm đảm bảo sự an toàn, bền vững và đáp ứng tối đa nhu cầu sử dụng.
• Công cụ phối hợp hiệu quả: Hồ sơ thiết kế là ngôn ngữ chung, giúp các bên liên quan như chủ đầu tư, kiến trúc sư, kỹ sư, nhà thầu và đội thi công dễ dàng trao đổi, thống nhất và phối hợp.
• Giảm thiểu rủi ro sai sót: Việc chuẩn bị hồ sơ chi tiết ngay từ đầu giúp hạn chế tối đa các sai sót, phát sinh không mong muốn trong quá trình thi công, tiết kiệm thời gian và chi phí sửa chữa.

Trong bối cảnh xây dựng ngày càng phức tạp, việc đầu tư vào một bộ hồ sơ thiết kế chất lượng là bước đi không thể thiếu để dẫn đến thành công của dự án, tránh những hậu quả đáng tiếc về sau như nứt, lún, thấm dột hay sai lệch công năng sử dụng.

Một hồ sơ thiết kế đầy đủ cho một công trình xây dựng thông thường bao gồm nhiều phần chuyên biệt, mỗi phần đóng góp một vai trò quan trọng để đảm bảo dự án được triển khai một cách khoa học và hiệu quả nhất. Tùy thuộc vào quy mô và yêu cầu của dự án, các thành phần này có thể được điều chỉnh chi tiết.

Đây là phần thể hiện diện mạo và không gian sử dụng của công trình. Hồ sơ kiến trúc cung cấp các bản vẽ chi tiết về bố cục không gian, hình dáng, kích thước, công năng sử dụng của từng khu vực, bao gồm:

• Bản vẽ mặt bằng: Thể hiện cách bố trí phòng, tường, cửa đi, cửa sổ, cầu thang, các thiết bị vệ sinh và các yếu tố không gian khác ở từng tầng.
• Bản vẽ mặt đứng: Hiển thị hình dáng tổng thể của công trình từ các góc nhìn khác nhau (chính, phụ), bao gồm chi tiết về chiều cao, tỷ lệ, vật liệu hoàn thiện mặt ngoài.
• Bản vẽ mặt cắt: Cắt ngang công trình để thể hiện cấu tạo bên trong, chiều cao các tầng, liên kết giữa các bộ phận và cách bố trí hệ thống kỹ thuật ngầm.

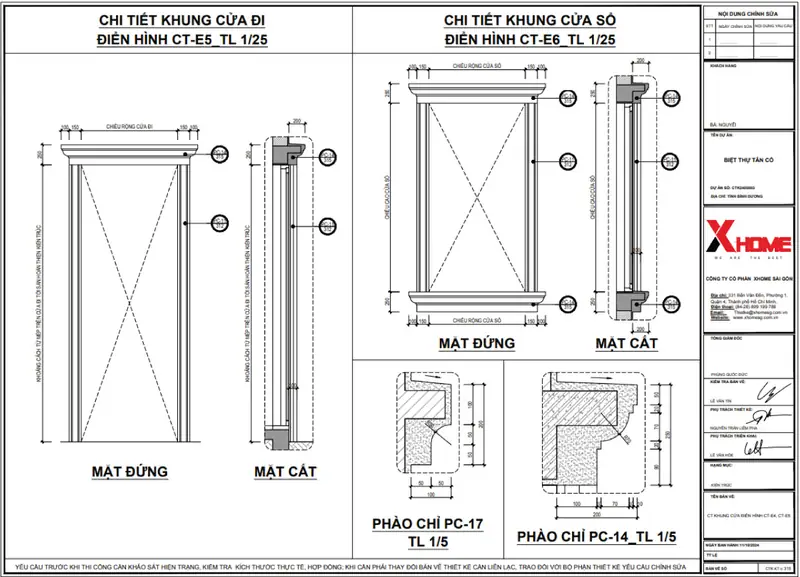

• Bản vẽ chi tiết kiến trúc: Bao gồm chi tiết cấu tạo cửa, cầu thang, ban công, lan can, hệ thống thoát nước mái, lam che nắng, phào chỉ, gờ, phào chỉ trang trí,…
• Phối cảnh 3D: Mô phỏng hình ảnh trực quan, sinh động của công trình sau khi hoàn thành, giúp chủ đầu tư dễ dàng hình dung và cảm nhận không gian.

Phần hồ sơ này tập trung vào “xương sống” của công trình, đảm bảo sự an toàn, bền vững và khả năng chịu lực. Hồ sơ kết cấu được tính toán bởi các kỹ sư chuyên môn dựa trên địa chất nền móng, tải trọng dự kiến và tiêu chuẩn xây dựng.

• Bản vẽ móng: Chi tiết về loại móng (móng đơn, móng băng, móng bè, móng cọc), kích thước, số lượng và chủng loại thép, kết cấu bê tông cốt thép.
• Bản vẽ cột, dầm, sàn: Bao gồm vị trí, kích thước, loại vật liệu, chi tiết bố trí cốt thép cho các cấu kiện chịu lực chính của các tầng, bao gồm cả kết cấu mái.
• Chi tiết cấu tạo cầu thang: Kích thước, thép cấu tạo, vật liệu cho các bộ phận của cầu thang.
• Các cấu kiện khác: Chi tiết kết cấu cho các hạng mục như bể nước ngầm, hố ga, tường chắn đất, hệ thống neo giữ cấu kiện tiền chế (nếu có).
• Bảng tính kết cấu: Các thông số tính toán, chỉ số an toàn, vật liệu bê tông và thép sử dụng.

Hồ sơ điện nước (hay còn gọi là MEP) đảm bảo công trình hoạt động ổn định, an toàn và tiện nghi. Đây là phần thường xuyên bị xem nhẹ nhưng lại gây ra nhiều phiền toái nếu không được thiết kế kỹ lưỡng.

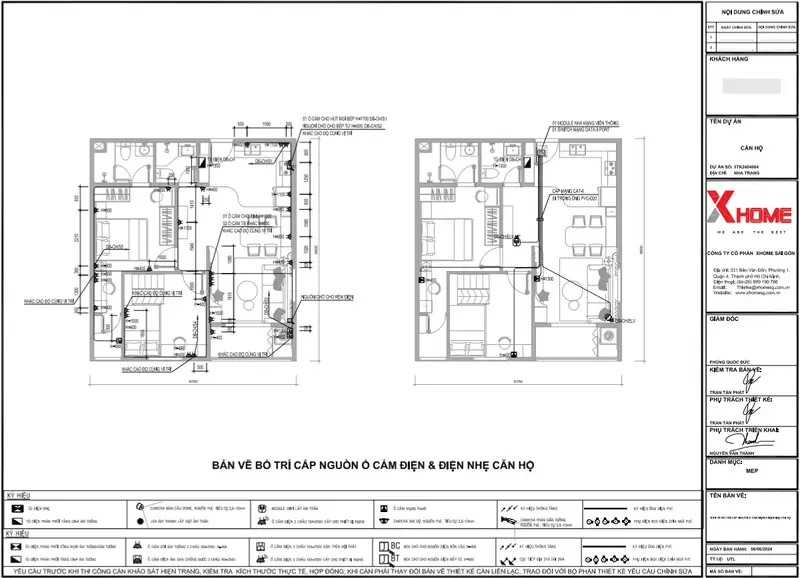

• Hệ thống cấp điện: Bao gồm sơ đồ phân phối điện, vị trí đặt tủ điện, aptomat, dây dẫn, ổ cắm, công tắc, hệ thống chiếu sáng, tiếp địa chống sét.
• Hệ thống cấp thoát nước: Sơ đồ đường ống cấp nước sạch (nóng, lạnh), hệ thống thoát nước thải sinh hoạt, thoát nước mưa, vị trí lắp đặt các thiết bị vệ sinh, bể phốt, hố ga.
• Hệ thống thông tin liên lạc: Vị trí lắp đặt internet, truyền hình cáp, điện thoại, camera giám sát (nếu có).
• Hệ thống điều hòa không khí và thông gió (HVAC): Sơ đồ bố trí đường ống gas, đường ống nước ngưng, vị trí lắp đặt dàn lạnh, dàn nóng, quạt hút, hệ thống thông gió cho các khu vực.
• Ghi chú kỹ thuật: Quy cách vật liệu, kích thước đường ống, dây dẫn, thiết bị được sử dụng.

Phần hồ sơ này tập trung vào việc trang trí, bố trí và hoàn thiện không gian bên trong ngôi nhà, mang đến sự tiện nghi và thẩm mỹ. Hồ sơ nội thất thường bao gồm:

• Bản vẽ bố trí nội thất: Sắp xếp vị trí các đồ đạc như giường, tủ, bàn ghế, sofa, thiết bị bếp, thiết bị vệ sinh.
• Bản vẽ chi tiết đồ nội thất: Cung cấp kích thước, vật liệu, màu sắc và hướng dẫn thi công cho các đồ nội thất được đặt đóng (tủ bếp, tủ quần áo, kệ tivi, giường, bàn làm việc,…).
• Bản vẽ trần, tường, sàn: Chi tiết về loại vật liệu ốp lát, trần thạch cao, trần gỗ, sàn gỗ, gạch men, sơn bả,… và cách thi công.
• Phối cảnh 3D nội thất: Mô phỏng không gian nội thất sau khi hoàn thiện, giúp hình dung rõ hơn về phong cách và sự kết hợp giữa các yếu tố.
• Danh mục vật liệu hoàn thiện và thiết bị: Liệt kê chi tiết các loại vật liệu, thiết bị vệ sinh, thiết bị bếp, chiếu sáng, đồ gia dụng được sử dụng, kèm theo mã hiệu, xuất xứ, quy cách.

Việc lập một hồ sơ thiết kế hoàn chỉnh đòi hỏi sự chuyên nghiệp, kinh nghiệm và quy trình làm việc rõ ràng. Quy trình này thường bao gồm các bước cơ bản như sau:

1. Tiếp nhận thông tin và khảo sát hiện trạng:
   • Lắng nghe yêu cầu: Kiến trúc sư hoặc đơn vị thiết kế sẽ trao đổi kỹ lưỡng với chủ đầu tư để hiểu rõ nhu cầu, mong muốn, phong cách sống, sở thích, ngân sách và các yêu cầu đặc biệt khác.
   • Khảo sát hiện trạng: Nếu là dự án cải tạo, việc khảo sát địa điểm, đo đạc kích thước, đánh giá kết cấu hiện có là cực kỳ quan trọng. Với dự án xây mới, việc tìm hiểu về địa chất, quy hoạch, điều kiện tự nhiên của khu đất cũng cần được thực hiện.
2. Lên ý tưởng thiết kế sơ bộ:
   • Dựa trên thông tin thu thập được, các kiến trúc sư sẽ phát triển ý tưởng ban đầu, phác thảo mặt bằng công năng, bố trí các không gian chính, đề xuất phong cách kiến trúc và phối cảnh 3D sơ bộ.
   • Giai đoạn này thường có sự trao đổi, góp ý của chủ đầu tư để thống nhất phương án thiết kế sơ bộ trước khi đi vào chi tiết.
3. Thiết kế chi tiết kỹ thuật:
   • Sau khi phương án sơ bộ được duyệt, các kiến trúc sư và kỹ sư sẽ tiến hành lập hồ sơ thiết kế chi tiết bao gồm: bản vẽ kiến trúc, kết cấu, điện nước và các phần liên quan khác.
   • Mọi chi tiết về kích thước, vật liệu, quy cách thi công, thông số kỹ thuật đều được thể hiện rõ ràng, đảm bảo tính khả thi và chính xác.
4. Dự toán chi phí (tùy chọn):
   • Dựa trên hồ sơ thiết kế chi tiết, đơn vị thiết kế hoặc đơn vị chuyên môn sẽ lập bảng dự toán chi phí chi tiết cho từng hạng mục công việc, vật tư và nhân công.
   • Việc này giúp chủ đầu tư có cái nhìn rõ ràng về ngân sách và có thể đưa ra quyết định tối ưu.
5. Bàn giao hồ sơ thiết kế:
   • Hoàn thiện bộ hồ sơ cuối cùng và bàn giao cho chủ đầu tư. Hồ sơ này sẽ là cơ sở pháp lý và kỹ thuật để triển khai thi công.
   • Thông thường, đơn vị thiết kế cũng sẽ hỗ trợ tư vấn kỹ thuật trong suốt quá trình thi công nếu cần thiết.

Có nhiều thắc mắc xoay quanh hồ sơ thiết kế, dưới đây là một số câu hỏi phổ biến mà nhiều người quan tâm.

Có, thông thường hồ sơ thiết kế sẽ đi kèm với một bảng dự toán chi phí chi tiết. Bảng dự toán này được lập dựa trên các bản vẽ kỹ thuật, khối lượng vật liệu, quy cách thi công và đơn giá thị trường. Nó giúp chủ đầu tư hình dung rõ ràng về tổng mức đầu tư cần thiết cho dự án, từ đó có kế hoạch tài chính phù hợp và kiểm soát ngân sách hiệu quả trong quá trình thi công.

Trách nhiệm lập hồ sơ thiết kế thuộc về đội ngũ kiến trúc sư, kỹ sư xây dựng có chuyên môn và kinh nghiệm. Tùy thuộc vào quy mô và tính chất của dự án, có thể là một kiến trúc sư/kỹ sư độc lập, một văn phòng thiết kế hoặc một công ty tư vấn xây dựng chuyên nghiệp.

Trong đó:

• Kiến trúc sư chịu trách nhiệm chính về mặt thiết kế kiến trúc, bố cục không gian, thẩm mỹ, công năng sử dụng và sự hài hòa tổng thể.
• Kỹ sư kết cấu chịu trách nhiệm tính toán và thiết kế hệ thống chịu lực của công trình (móng, cột, dầm, sàn) để đảm bảo an toàn, bền vững.
• Kỹ sư hệ thống MEP (Mechanical, Electrical, Plumbing) đảm nhiệm thiết kế hệ thống điện, nước, thông tin liên lạc, điều hòa không khí.
• Kỹ sư nội thất (nếu có) phụ trách thiết kế chi tiết không gian bên trong, vật liệu hoàn thiện và đồ đạc nội thất.

Chủ đầu tư đóng vai trò cung cấp thông tin, yêu cầu và duyệt các phương án thiết kế.

Sau khi hoàn thành, hồ sơ thiết kế có vai trò vô cùng quan trọng trong suốt vòng đời của công trình. Các công dụng chính bao gồm:

• Cơ sở pháp lý để xin phép xây dựng: Hồ sơ thiết kế là tài liệu bắt buộc khi nộp đơn xin phép xây dựng tại các cơ quan có thẩm quyền.
• Tài liệu hướng dẫn thi công chi tiết: Đội ngũ thi công dựa vào hồ sơ để xây dựng công trình đúng với thiết kế, đảm bảo chất lượng và kỹ thuật.
• Căn cứ để lập dự toán và đấu thầu: Các nhà thầu sử dụng hồ sơ thiết kế để lập báo giá thi công chính xác.
• Công cụ giám sát và nghiệm thu: Giám sát tác giả và chủ đầu tư sử dụng hồ sơ để kiểm tra công trình có tuân thủ thiết kế hay không.
• Tài liệu tham khảo khi cải tạo, sửa chữa: Khi cần sửa chữa, nâng cấp hoặc cải tạo công trình trong tương lai, hồ sơ thiết kế là nguồn thông tin quý giá để hiểu rõ cấu trúc và hệ thống kỹ thuật.
• Hồ sơ hoàn công: Sau khi hoàn thành, các bản vẽ sẽ được cập nhật theo thực tế thi công (thành bản vẽ As-built) để làm hồ sơ hoàn công, phục vụ cho việc xác lập quyền sở hữu và các thủ tục pháp lý liên quan.
