Hố Pit Thang Máy Là Gì? Kích Thước, Vai Trò Và Tiêu Chuẩn Thi Công

Bạn đang tìm hiểu về hố PIT thang máy là gì và vai trò của nó trong công trình xây dựng? Hố pit thang máy là một thành phần kỹ thuật quan trọng, đóng góp trực tiếp vào sự an toàn, ổn định và hiệu suất vận hành của thang máy. Hiểu rõ về cấu tạo, kích thước và tiêu chuẩn thi công sẽ giúp đảm bảo an toàn cho người sử dụng và tuổi thọ công trình.

Hố pit thang máy: Khái niệm và vai trò quan trọng

Hố pit thang máy, hay còn gọi là hố pít giếng thang, là một không gian được đào sâu hoặc xây dựng dưới đáy giếng thang máy. Về bản chất kỹ thuật, nó là phần cấu tạo nằm dưới mặt sàn của tầng dừng dưới cùng. Hố pit không chỉ đơn thuần là một “lỗ trống” mà mang trong mình những chức năng kỹ thuật cốt lõi, đảm bảo thang máy hoạt động một cách an toàn và hiệu quả nhất.

Vai trò của hố pit thang máy rất đa dạng và không thể thiếu trong bất kỳ hệ thống thang máy truyền thống nào. Đầu tiên và quan trọng nhất, nó là nơi chứa sàn cabin khi thang máy di chuyển đến tầng thấp nhất. Khoảng trống này giúp cabin có thể dừng lại an toàn, tránh va chạm trực tiếp với kết cấu sàn. Tiếp theo, hố pit là nơi lắp đặt các thiết bị an toàn quan trọng như bộ giảm chấn (buffer) cho cabin và đối trọng, giúp hấp thụ năng lượng va đập, đảm bảo hành khách không bị rung lắc mạnh khi có sự cố hoặc khi thang máy hoạt động ở giới hạn hành trình. Cuối cùng, hố pit cung cấp không gian làm việc cần thiết cho kỹ thuật viên để thực hiện công tác kiểm tra, bảo trì, sửa chữa hoặc thay thế linh kiện thang máy, đảm bảo hệ thống luôn hoạt động trong tình trạng tốt nhất.

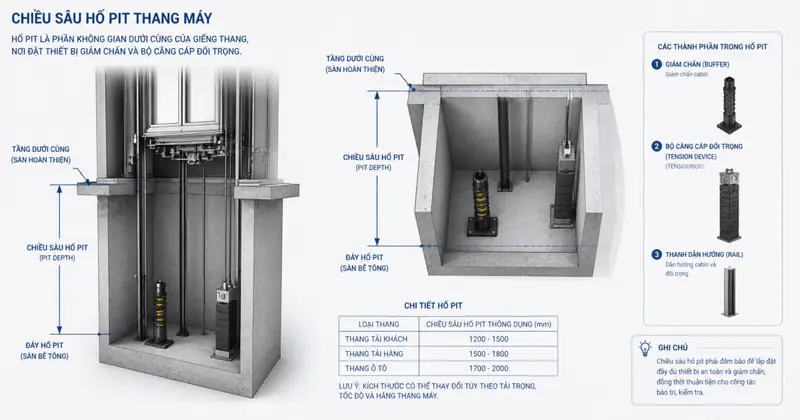

Kích thước và chiều sâu hố pit tiêu chuẩn

Việc xác định kích thước và chiều sâu hố pit là một bước cực kỳ quan trọng trong thiết kế và thi công thang máy. Các thông số này không được tùy tiện mà phải tuân thủ theo các tiêu chuẩn kỹ thuật, loại thang máy và quy định của nhà sản xuất cũng như các tiêu chuẩn xây dựng quốc gia. Chiều sâu của hố pit ảnh hưởng trực tiếp đến khả năng an toàn, hiệu suất và thậm chí là chi phí xây dựng.

Độ sâu hố pit theo loại thang máy

Độ sâu hố pit thay đổi đáng kể tùy thuộc vào loại thang máy và công nghệ sử dụng. Đối với các dòng thang máy tốc độ cao, công nghệ cáp kéo dùng cho các tòa nhà cao tầng (chung cư, văn phòng), hố pit thường sâu hơn để đảm bảo an toàn. Theo các quy định chung, độ sâu này có thể dao động từ 1.2 mét đến 1.4 mét cho thang máy tải khách thông thường, và có thể lên đến 1.5 mét – 2 mét hoặc hơn đối với các loại thang máy công nghiệp, tốc độ rất cao.

Đối với thang máy gia đình sử dụng công nghệ cáp kéo, độ sâu hố pit thường nhỏ hơn, dao động từ 800mm đến 1400mm. Riêng với các loại thang máy gia đình hiện đại như thang máy trục vít, thang máy thủy lực hoặc thang máy khí nén, yêu cầu về hố pit sẽ giảm thiểu đáng kể. Các dòng thang máy này có thể chỉ yêu cầu hố pit rất nông từ 50mm – 200mm hoặc thậm chí là không cần hố pit, chỉ cần một khoảng không gian rất nhỏ để lắp đặt bộ giảm chấn hoặc bộ truyền động.

Công thức tính toán độ sâu hố pit cho thang máy cáp kéo thường dựa trên nguyên lý vật lý: Độ sâu = (V^2) / (2*g) + Khoảng dừng an toàn, trong đó V là tốc độ thang máy (m/s), g là gia tốc trọng trường (~9.81 m/s²) và khoảng dừng an toàn tùy thuộc vào nhà sản xuất.

Yếu tố ảnh hưởng đến kích thước hố pit

Ngoài loại thang máy, nhiều yếu tố khác cũng tác động đến việc xác định kích thước và chiều sâu hố pit:

• Tốc độ di chuyển của thang máy: Thang máy di chuyển càng nhanh thì yêu cầu về độ sâu hố pit càng lớn để đảm bảo an toàn khi dừng đột ngột hoặc khi hệ thống giảm chấn hoạt động.
• Tải trọng thang máy: Tải trọng lớn hơn thường đi kèm với kích thước cabin lớn hơn và có thể yêu cầu hố pit sâu hơn để chứa thiết bị và đảm bảo cân bằng.
• Chiều cao tòa nhà: Các tòa nhà cao tầng thường sử dụng thang máy có tốc độ cao và tải trọng lớn, do đó yêu cầu hố pit sâu hơn so với các công trình thấp tầng.
• Quy định và tiêu chuẩn an toàn: Mỗi quốc gia, mỗi khu vực có thể có các tiêu chuẩn riêng về an toàn thang máy, quy định rõ ràng về kích thước và độ sâu hố pit để đảm bảo an toàn cho người sử dụng.
• Đặc điểm địa chất và kết cấu nền móng: Trong một số trường hợp, địa chất nền đất hoặc cấu trúc móng hiện có có thể ảnh hưởng đến khả năng đào sâu hố pit, yêu cầu phải có giải pháp thi công phù hợp.

Lưu ý thi công và bảo trì hố pit an toàn

Việc thi công hố pit thang máy đòi hỏi sự chính xác tuyệt đối về kỹ thuật và tuân thủ nghiêm ngặt các quy định an toàn. Một hố pit được xây dựng đúng kỹ thuật không chỉ đảm bảo thang máy vận hành êm ái mà còn ngăn ngừa các sự cố tiềm ẩn, kéo dài tuổi thọ của cả hệ thống.

Nguyên tắc thi công hố pit

Khi tiến hành xây dựng hố pit, các kỹ sư và thợ thi công cần lưu ý các nguyên tắc sau:

• Tuân thủ bản vẽ kỹ thuật: Luôn bám sát bản vẽ thiết kế chi tiết do đơn vị cung cấp thang máy cung cấp, đảm bảo đúng về kích thước (chiều dài, chiều rộng, chiều sâu), độ vuông góc và độ phẳng của đáy hố.
• Chất lượng vật liệu: Sử dụng bê tông đủ mác, cốt thép theo đúng thiết kế để đảm bảo khả năng chịu lực của đáy và thành hố pit, đặc biệt là các vị trí lắp đặt bộ giảm chấn. Đổ bê tông liền khối để tăng cường độ vững chắc.
• Lắp đặt hệ thống an toàn: Chuẩn bị sẵn các vị trí lắp đặt bộ giảm chấn (buffer), cảm biến an toàn, hệ thống chiếu sáng và thang leo cho kỹ thuật viên một cách chính xác theo bản vẽ.
• An toàn lao động: Trong quá trình thi công, cần đảm bảo các biện pháp an toàn lao động như che chắn, cảnh báo, sử dụng thiết bị bảo hộ cá nhân cho người lao động.

Tầm quan trọng của chống thấm và thoát nước

Hố pit thang máy nằm sâu dưới lòng đất nên thường xuyên tiếp xúc với nguồn ẩm, nước ngầm hoặc nước từ các hoạt động sinh hoạt khác. Do đó, công tác chống thấm và thoát nước đóng vai trò cực kỳ quan trọng:

• Ngăn ngừa ăn mòn thiết bị: Nước và hơi ẩm xâm nhập vào hố pit có thể gây ăn mòn các bộ phận kim loại của thang máy, đặc biệt là hệ thống giảm chấn, ray dẫn hướng, cáp thép và các bảng mạch điện tử. Điều này làm giảm tuổi thọ thiết bị, tăng nguy cơ hư hỏng và chi phí sửa chữa.
• Phòng ngừa chập điện, cháy nổ: Các thiết bị điện lắp đặt trong hố pit nếu tiếp xúc với nước có thể gây ra chập điện, phóng điện, dẫn đến nguy cơ cháy nổ nghiêm trọng.
• Đảm bảo môi trường làm việc sạch sẽ: Hố pit khô ráo, sạch sẽ tạo điều kiện thuận lợi và an toàn hơn cho kỹ thuật viên khi thực hiện công tác bảo trì, sửa chữa.

Để đảm bảo hiệu quả, công tác chống thấm cần được thực hiện ngay từ giai đoạn đầu thi công hố pit, sử dụng các vật liệu chống thấm chất lượng cao như màng bitum, hóa chất chống thấm dạng thẩm thấu hoặc gốc xi măng. Đồng thời, cần thiết kế hệ thống thoát nước hiệu quả với hố thu nước và máy bơm tự động để kịp thời xử lý khi có nước xâm nhập.

Câu hỏi thường gặp về hố pit thang máy

Dưới đây là giải đáp chi tiết cho những thắc mắc phổ biến nhất của gia chủ khi tìm hiểu về vấn đề này:

Hố pit thang máy là gì?

Hố pit thang máy là phần không gian âm dưới cùng của giếng thang máy, tính từ đáy giếng thang đến mặt sàn của điểm dừng tầng đầu tiên. Nó đóng vai trò quan trọng trong việc chứa cabin, lắp đặt thiết bị an toàn và phục vụ công tác bảo trì, sửa chữa.

Chiều sâu hố pit tối thiểu là bao nhiêu?

Chiều sâu hố pit tối thiểu phụ thuộc vào loại thang máy. Đối với thang máy cáp kéo thông thường, thường là từ 1.2m trở lên. Với thang máy gia đình hoặc các loại thang đặc biệt (trục vít, thủy lực, khí nén), hố pit có thể chỉ cần sâu từ 50mm đến 200mm hoặc không cần hố pit.

Thang máy không hố pit có ưu điểm gì?

Thang máy không hố pit (hoặc hố pit nông) có ưu điểm vượt trội là tiết kiệm không gian, giảm chi phí xây dựng nền móng, phù hợp với các công trình cải tạo, nhà có diện tích hạn chế hoặc nền đất yếu. Việc lắp đặt cũng nhanh chóng và ít ảnh hưởng đến kết cấu tổng thể của ngôi nhà.
