Giếng Thang Máy Là Gì? Cấu Tạo, Phương Án Thi Công & Tiêu Chuẩn 2026

Trong kiến trúc hiện đại, thang máy là không thể thiếu, và giếng thang máy chính là “trái tim” đảm bảo cho hệ thống này vận hành an toàn, ổn định. Việc hiểu rõ giếng thang máy là gì, cấu tạo và các tiêu chuẩn liên quan sẽ giúp chủ đầu tư đưa ra quyết định tối ưu, tránh rủi ro về chi phí và an toàn vận hành.

1. Giếng Thang Máy Là Gì? Định Nghĩa & Vai Trò Cốt Lõi

Giếng thang máy là gì? Giếng thang máy, còn được biết đến với tên gọi trục thang máy hoặc shaft, là một không gian kiến trúc hình trục thẳng đứng, được bao bọc bởi các vách tường hoặc kết cấu khung bao. Đây là khu vực riêng biệt, được thiết kế với độ chính xác cao, nhằm mục đích chứa đựng và dẫn hướng cho cabin thang máy cùng các bộ phận liên quan khác như đối trọng, ray dẫn hướng, cáp tải, puly, và các thiết bị an toàn khác di chuyển lên xuống một cách an toàn và ổn định.

Vai trò của giếng thang máy là vô cùng quan trọng, nó không chỉ đóng vai trò là “lộ trình” để cabin thang máy di chuyển, mà còn đảm bảo an toàn cho người sử dụng bằng cách ngăn cách cabin với không gian bên ngoài và bảo vệ các bộ phận cơ khí khỏi tác động môi trường, bụi bẩn và các va chạm có thể xảy ra.

2. Cấu Tạo Chi Tiết & Nguyên Lý Kỹ Thuật Của Giếng Thang Máy

Một giếng thang máy hoàn chỉnh bao gồm nhiều bộ phận cốt lõi, hoạt động phối hợp nhịp nhàng để đảm bảo quá trình vận hành diễn ra an toàn và hiệu quả. Sự chính xác trong cấu tạo và lắp đặt các bộ phận này là yếu tố then chốt quyết định độ bền và tính an toàn của toàn bộ hệ thống thang máy.

2.1. Bộ Phận Cấu Tạo Giếng Thang Máy

• Ray dẫn hướng: Đây là hệ thống các thanh thép chuyên dụng được lắp đặt chạy dọc theo chiều cao của giếng thang. Ray dẫn hướng có chức năng chính là định hướng cho cabin thang máy và đối trọng di chuyển theo một đường thẳng đứng tuyệt đối, giảm thiểu rung lắc và đảm bảo hành trình di chuyển mượt mà, ổn định. Chúng được cố định chắc chắn vào kết cấu của giếng thang và yêu cầu độ thẳng tuyệt đối.
• Hố pit (Pit): Là phần không gian nằm ở đáy của giếng thang, được đào âm dưới mặt sàn của tầng thấp nhất. Hố pit có vai trò quan trọng trong việc chứa các thiết bị giảm chấn cho cabin và đối trọng, giúp giảm thiểu tối đa lực va đập khi cabin di chuyển đến điểm dừng cuối cùng. Hố pit cần được xử lý chống thấm kỹ lưỡng để ngăn nước xâm nhập, bảo vệ các thiết bị cơ khí khỏi hư hại.
• Trần giếng thang (Top of Shaft): Là phần trên cùng của giếng thang, nơi chứa hoặc kết nối với các thiết bị quan trọng như máy kéo (đối với thang máy cáp kéo truyền thống), puly, tủ điện điều khiển, công tắc giới hạn hành trình. Đối với các loại thang máy không phòng máy, máy kéo thường được đặt phía trên giếng thang hoặc tích hợp bên trong.
• Vách bao che: Là các kết cấu xây dựng hoặc khung bao quanh giếng thang, có thể làm từ bê tông cốt thép, gạch, hoặc khung thép kết hợp vách kính. Chức năng của vách bao che là định hình không gian giếng thang, đảm bảo an toàn bằng cách ngăn cách cabin và các bộ phận kỹ thuật với không gian sử dụng của tòa nhà, đồng thời cung cấp điểm tựa cho ray dẫn hướng và các phụ kiện khác.
• Cửa tầng thang máy: Các vị trí mở trên vách bao che giếng thang tại mỗi tầng để hành khách có thể ra vào cabin. Cửa tầng yêu cầu lắp đặt chính xác, đảm bảo khả năng đóng mở an toàn và có các thiết bị cảm biến để ngăn ngừa nguy cơ kẹt cửa.

2.2. Vai Trò Quan Trọng Của Giếng Thang Máy

Giếng thang máy là gì và nó quan trọng ra sao? Giếng thang máy đóng vai trò là “khung xương” bảo vệ và định hướng cho hệ thống thang máy, đảm bảo:

• An toàn vận hành: Giếng thang được thiết kế theo các tiêu chuẩn kỹ thuật nghiêm ngặt, giúp ngăn chặn các rủi ro như thang rơi tự do, cửa mở không đúng tầng, hoặc va chạm ngoài ý muốn.
• Ổn định di chuyển: Ray dẫn hướng lắp đặt trong giếng thang đảm bảo cabin di chuyển theo một trục thẳng đứng, giảm rung động và ma sát, mang đến trải nghiệm di chuyển êm ái.
• Bảo vệ thiết bị: Giếng thang giúp che chắn, bảo vệ các bộ phận kỹ thuật quan trọng như máy kéo, tủ điện, đối trọng khỏi bụi bẩn, ẩm ướt và các tác động vật lý từ môi trường bên ngoài, từ đó kéo dài tuổi thọ của thiết bị.
• Thẩm mỹ công trình: Thiết kế giếng thang phù hợp, đặc biệt là các loại giếng thang kính, có thể góp phần nâng cao vẻ đẹp hiện đại và sang trọng cho tổng thể kiến trúc tòa nhà.
• Dễ dàng bảo trì: Không gian giếng thang được thiết kế hợp lý tạo điều kiện thuận lợi cho kỹ thuật viên trong quá trình kiểm tra, bảo dưỡng và sửa chữa, giúp tối ưu hóa thời gian và chi phí.

3. Bảng Thông Số Kỹ Thuật & Tiêu Chuẩn Thiết Kế Chuẩn Kỹ Sư 2026

Việc thiết kế giếng thang máy cần tuân thủ các tiêu chuẩn kỹ thuật chặt chẽ để đảm bảo an toàn, hiệu quả và phù hợp với quy định hiện hành. Các thông số kỹ thuật sau đây cung cấp cái nhìn tổng quan, tuy nhiên, cần tham khảo các tiêu chuẩn TCVN cụ thể và tư vấn chuyên sâu từ đơn vị thi công để có thiết kế chính xác nhất cho từng dự án.

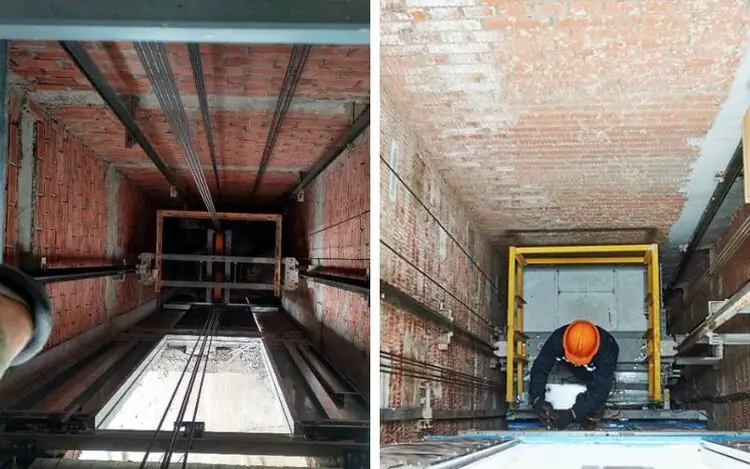

4. Các Phương Án Xây Dựng Phổ Biến Cho Giếng Thang Máy

Lựa chọn phương án xây dựng giếng thang máy phù hợp phụ thuộc vào nhiều yếu tố như ngân sách, kiến trúc công trình, loại thang máy và yêu cầu thẩm mỹ. Dưới đây là các phương án phổ biến hiện nay:

4.1. Giếng Thang Bê Tông Cốt Thép

Đây là phương án xây dựng truyền thống và phổ biến nhất, đặc biệt tại các công trình nhà cao tầng, chung cư. Giếng thang bê tông cốt thép mang lại sự vững chắc, độ bền cao và khả năng chịu lực tốt, phù hợp với các loại thang máy có tải trọng lớn.

• Ưu điểm: Độ bền vượt trội, khả năng chịu lực và chịu tải cao, chống cháy tốt, giảm thiểu tiếng ồn hiệu quả, tuổi thọ cao.
• Nhược điểm: Thời gian thi công lâu hơn, chi phí cao hơn, trọng lượng kết cấu lớn có thể ảnh hưởng đến móng, khó sửa đổi hoặc nâng cấp sau này.

4.2. Giếng Thang Cột Bê Tông Tường Gạch

Sử dụng cột bê tông chịu lực kết hợp với tường gạch bao quanh là một lựa chọn tiết kiệm chi phí và phù hợp cho các công trình dân dụng, nhà thấp tầng. Phương án này mang lại sự linh hoạt hơn so với giếng thang bê tông cốt thép nguyên khối.

• Ưu điểm: Chi phí thi công thấp hơn, vật liệu dễ tìm, quy trình thi công đơn giản, giảm tải trọng cho nền móng so với kết cấu bê tông toàn khối, dễ điều chỉnh hoặc sửa chữa.
• Nhược điểm: Độ ổn định và khả năng chịu lực không bằng bê tông cốt thép toàn khối, cách âm kém hơn, có thể tốn diện tích hơn tùy thiết kế.

4.3. Giếng Thang Khung Thép Vách Kính

Giải pháp này mang lại vẻ đẹp hiện đại, sang trọng và tối ưu hóa không gian nhờ cấu trúc khung thép nhẹ. Vách kính cường lực tạo cảm giác thoáng đãng, tràn ngập ánh sáng tự nhiên.

• Ưu điểm: Tính thẩm mỹ cao, tạo không gian mở, thi công nhanh chóng, trọng lượng nhẹ, phù hợp cho các công trình có kiến trúc độc đáo hoặc yêu cầu cải tạo.
• Nhược điểm: Chi phí cao hơn so với giếng thang gạch, yêu cầu kỹ thuật lắp đặt cao, khả năng chịu lực phụ thuộc vào chất lượng khung thép và cách gia cố.

4.4. Giếng Thang Khung Nhôm Định Hình Hàng Không Vách Kính

Đây là phương án cao cấp nhất, sử dụng khung nhôm định hình hàng không mang lại sự tinh tế, bền bỉ và khả năng chịu lực ấn tượng. Giải pháp này thường thấy ở các dự án sang trọng hoặc các thương hiệu thang máy cao cấp.

• Ưu điểm: Độ bền vượt trội, khả năng chống ăn mòn, chịu lực tốt, trọng lượng rất nhẹ, tính thẩm mỹ cao cấp, tạo cảm giác sang trọng và hiện đại.
• Nhược điểm: Chi phí rất cao, yêu cầu kỹ thuật lắp đặt chuyên biệt, ít phổ biến trên thị trường do yêu cầu khắt khe về vật liệu và công nghệ.

5. Quy Trình Thi Công & Tiêu Chuẩn Nghiệm Thu Chuẩn Kỹ Sư

Quy trình thi công giếng thang máy đòi hỏi sự chính xác, tỉ mỉ và tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật để đảm bảo an toàn và hiệu suất hoạt động lâu dài.

5.1. Các Bước Thi Công Chính

1. Khảo sát và lên bản vẽ chi tiết: Dựa trên kiến trúc công trình, loại thang máy và yêu cầu của chủ đầu tư, kỹ sư sẽ tiến hành khảo sát hiện trạng và lập bản vẽ thi công chi tiết cho giếng thang, bao gồm kích thước, cấu tạo, vật liệu.
2. Chuẩn bị mặt bằng và định vị cốt thép (nếu là bê tông cốt thép): Đào hố pit theo đúng thiết kế. Nếu thi công giếng thang bê tông, tiến hành lắp đặt hệ thống cốt thép chờ theo bản vẽ.
3. Đổ bê tông hoặc lắp dựng khung: Đối với giếng thang bê tông, tiến hành đổ bê tông theo từng lớp hoặc theo quy trình cho phép. Đối với giếng thang khung thép, tiến hành lắp dựng khung theo đúng bản vẽ và gia cố chắc chắn.
4. Lắp đặt ray dẫn hướng và các bộ phận cơ khí: Sau khi kết cấu giếng thang đã đạt cường độ cho phép (đối với bê tông) hoặc khung thép đã vững chắc, tiến hành lắp đặt ray dẫn hướng, hệ thống cáp, puly, đối trọng và các thiết bị khác. Độ thẳng của ray dẫn hướng là yếu tố cực kỳ quan trọng.
5. Thi công vách bao che và cửa tầng: Hoàn thiện vách bao che bằng vật liệu đã chọn (gạch, kính…) và lắp đặt cửa tầng thang máy.
6. Kiểm tra, căn chỉnh và nghiệm thu: Toàn bộ hệ thống được kiểm tra kỹ lưỡng về độ thẳng, độ an toàn, khả năng vận hành. Các thông số kỹ thuật được đo đạc và so sánh với tiêu chuẩn.

5.2. Tiêu Chuẩn Nghiệm Thu Cần Lưu Ý

• Độ thẳng đứng của giếng thang và ray dẫn hướng: Sai số cho phép rất nhỏ, ảnh hưởng trực tiếp đến quá trình di chuyển của cabin.
• Chống thấm cho hố pit: Đảm bảo hố pit không bị ngập nước, bảo vệ các thiết bị nhạy cảm.
• Khả năng chịu lực của kết cấu: Phải đáp ứng tải trọng theo tính toán thiết kế và tiêu chuẩn.
• An toàn cháy nổ: Vật liệu và cấu trúc giếng thang phải đáp ứng các yêu cầu về chống cháy lan.
• Hoạt động của các thiết bị an toàn: Công tắc giới hạn hành trình, bộ giảm chấn, hệ thống phanh khẩn cấp phải hoạt động tốt.

Tham khảo các tiêu chuẩn TCVN 6395:2008 (Thang máy, Tời nâng hàng và Thang cuốn – Yêu cầu an toàn cho việc lắp đặt và lắp máy) và TCVN 6396:2001 (Thiết bị nâng – Cáp kéo, Dây xích và Dây đai) cùng các quy chuẩn xây dựng và PCCC hiện hành là bắt buộc.

6. Câu Hỏi Thường Gặp Về Giếng Thang Máy

Dưới đây là giải đáp chi tiết cho những thắc mắc phổ biến nhất của gia chủ khi tìm hiểu về vấn đề này:

6.1. Các Yếu Tố Ảnh Hưởng Đến Kích Thước Giếng Thang Máy?

Kích thước giếng thang máy chủ yếu phụ thuộc vào: loại thang máy (tải trọng, công nghệ: cáp kéo, thủy lực, trục vít), kích thước cabin mong muốn (bao gồm cả diện tích sử dụng và không gian cho người khuyết tật nếu cần), và vị trí đặt đối trọng (bên cạnh, phía sau cabin).

6.2. Tiêu Chuẩn Thi Công Giếng Thang Máy Cần Lưu Ý Gì?

Các tiêu chuẩn quan trọng nhất bao gồm: độ thẳng đứng và độ vuông góc của giếng thang, yêu cầu về chống thấm cho hố pit, tiêu chuẩn an toàn cháy nổ, khoảng hở an toàn giữa cabin và vách giếng, và khả năng chịu lực của kết cấu. Việc tuân thủ các TCVN và quy chuẩn quốc gia là bắt buộc.

6.3. Làm Thế Nào Để Đảm Bảo An Toàn Cho Giếng Thang Máy?

Đảm bảo an toàn cho giếng thang máy bao gồm: thiết kế và thi công đúng tiêu chuẩn kỹ thuật, sử dụng vật liệu chất lượng, lắp đặt chính xác các thiết bị an toàn (bộ giảm chấn, phanh khẩn cấp, công tắc giới hạn), thực hiện bảo trì định kỳ và kiểm định an toàn theo quy định của cơ quan chức năng.
