Trong kết cấu của mọi công trình xây dựng, từ nhà ở dân dụng đến các tòa nhà cao tầng, sàn nhà đóng vai trò như một “tấm khiên” chịu lực trực tiếp. Để đảm bảo sàn nhà đủ vững chắc, không bị biến dạng hay nứt gãy dưới tác động của tải trọng và các yếu tố môi trường, việc sử dụng thép sàn là điều bắt buộc. Tuy nhiên, không phải ai cũng nắm rõ thép sàn là gì và những yêu cầu kỹ thuật đi kèm. Bài viết này sẽ cung cấp cái nhìn chi tiết và chuyên sâu về vật liệu quan trọng này.
Tóm tắt nội dung
Thép sàn là gì? Đây là hệ thống các thanh thép được bố trí trong kết cấu sàn bê tông cốt thép, đóng vai trò then chốt trong việc chịu tải trọng, tăng cường độ cứng và ngăn ngừa nứt gãy. Việc hiểu rõ cấu tạo, phân loại (thép sàn 1 lớp, 2 lớp, sàn decking) và tuân thủ nguyên tắc bố trí thép sàn đúng kỹ thuật là yếu tố quyết định sự bền vững, an toàn và tuổi thọ công trình, đặc biệt với tiêu chuẩn mới nhất năm 2026.
1. Thép Sàn Là Gì? Vai Trò Cốt Lõi Trong Xây Dựng
Thép sàn là gì, hiểu một cách đơn giản nhất, là tập hợp các thanh thép (thường là thép vằn hoặc thép tròn trơn) được đặt theo một quy tắc và bố trí nhất định trong kết cấu bê tông của sàn. Chúng hoạt động theo nguyên lý kết hợp, nơi bê tông chịu nén và thép chịu kéo, tạo nên một khối thống nhất có khả năng chịu lực vượt trội.
Vai trò của thép sàn trong công trình xây dựng là không thể thay thế:
- Chịu lực uốn và lực cắt: Sàn phải gánh vác các tải trọng từ hoạt động sinh hoạt, nội thất, cho đến tải trọng kết cấu bên trên. Thép sàn có khả năng chịu được các lực này, đặc biệt là lực uốn, ngăn sàn bị võng hoặc sập.
- Chống nứt do co ngót và biến đổi nhiệt độ: Bê tông có hiện tượng co ngót khi khô và giãn nở/co lại khi thay đổi nhiệt độ. Thép sàn giúp kiểm soát các biến dạng này, giảm thiểu hoặc loại bỏ hoàn toàn các vết nứt bề mặt do co ngót hoặc do nhiệt gây ra.
- Tăng độ bền và tuổi thọ công trình: Một hệ thống thép sàn được bố trí đúng kỹ thuật sẽ gia tăng đáng kể độ bền vững và tuổi thọ cho toàn bộ công trình.
- Liên kết kết cấu: Thép sàn góp phần tạo sự liên kết chặt chẽ giữa các thành phần khác của sàn, cũng như kết nối sàn với hệ thống dầm và cột, tạo nên một tổng thể vững chắc.
2. Cấu Tạo Chi Tiết & Nguyên Lý Kỹ Thuật Của Thép Sàn
Cấu tạo của sàn bê tông cốt thép bao gồm bê tông và thép sàn. Tỷ lệ, vị trí và cách bố trí của hai loại vật liệu này quyết định hiệu quả chịu lực của sàn.
Nguyên lý hoạt động cơ bản:
- Khi sàn chịu tải trọng, các khu vực chịu nén và chịu kéo sẽ xuất hiện. Bê tông có khả năng chịu nén tốt, trong khi thép lại có khả năng chịu kéo vượt trội.
- Thép sàn lớp dưới cùng thường chịu momen dương (lực kéo ở phía dưới), trong khi thép sàn lớp trên (ở vùng gối tựa dầm) chịu momen âm (lực kéo ở phía trên).
- Tỷ lệ giữa chiều cao của sàn (chiều cao dầm/sàn) và lớp bê tông bảo vệ là yếu tố quan trọng ảnh hưởng đến khả năng chịu lực của thanh thép.
Các thuật ngữ quan trọng liên quan đến cấu tạo và nguyên lý kỹ thuật bao gồm:
- Chiều cao làm việc (h0): Khoảng cách từ mép bê tông chịu nén đến trọng tâm của cốt thép chịu kéo. Đây là thông số cốt lõi để tính toán khả năng chịu uốn của sàn.
- Lớp bê tông bảo vệ: Lớp bê tông nằm giữa cốt thép và bề mặt bê tông hoàn thiện. Lớp này có nhiệm vụ bảo vệ cốt thép khỏi bị ăn mòn, cháy và các tác động môi trường khác. Tiêu chuẩn thường quy định độ dày lớp bê tông bảo vệ tối thiểu là 15mm, hoặc bằng đường kính của thanh thép (D thép), tùy theo điều kiện môi trường và kết cấu.
- Chiều dài neo thép: Là khoảng cách mà thanh thép phải nằm sâu trong kết cấu bê tông để phát huy hết khả năng chịu kéo của nó. Chiều dài neo thép phụ thuộc vào loại thép (trơn hay vằn) và tiêu chuẩn thiết kế (TCVN). Thép có vằn thường yêu cầu chiều dài neo lớn hơn thép tròn trơn.
3. Bảng Thông Số Kỹ Thuật & Tiêu Chuẩn Thiết Kế Thép Sàn
Việc thiết kế và thi công thép sàn phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật được quy định bởi Bộ Xây dựng để đảm bảo an toàn và hiệu quả. Dưới đây là bảng tổng hợp các thông số kỹ thuật quan trọng và các tiêu chuẩn áp dụng:
| Hạng Mục / Tiêu Chí | Thông Số / Kích Thước Chuẩn | Vật Liệu Đề Xuất | Tiêu Chuẩn TCVN Áp Dụng | Ghi Chú Kỹ Thuật |
|---|---|---|---|---|
| Đường Kính Thanh Thép (D thép) | Phụ thuộc vào tính toán kết cấu (thường từ D6 đến D16 cho sàn dân dụng). | Thép gân SD295A, SD345, SD415 (theo TCVN 1651-2:2018). | TCVN 1651-1:2018 (Thép gân) | Chọn đường kính phù hợp với tải trọng và nhịp sàn. Không dùng thép quá nhỏ gây yếu hoặc quá lớn gây lãng phí. |
| Khoảng Cách Bố Trí Thép (a) | Theo tính toán kết cấu (thường từ 100mm – 200mm cho lớp thép chính). | – | TCVN 5574:2018 (Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế) | Đảm bảo phân bổ đều tải trọng, tránh tập trung ứng suất cục bộ. |
| Lớp Bê Tông Bảo Vệ Thép | Tối thiểu 15mm (ngoài trời, tiếp xúc môi trường ẩm), tối thiểu 10-15mm (trong nhà). | Hỗn hợp bê tông có mác phù hợp. | TCVN 5574:2018 | Đảm bảo lớp bảo vệ đủ dày, không có khe hở, tránh thép bị ăn mòn. Có thể dùng cục kê (spacer) chuyên dụng. |
| Chiều Dài Neo Thép | Thép trơn: 20D (lớp dưới), 30D (lớp trên). Thép vằn: 15D (lớp dưới), 25D (lớp trên). | – | TCVN 5574:2018 | Neo đủ chiều dài để đảm bảo truyền lực hiệu quả từ bê tông sang thép. |
| Mối Nối Thép (Ghép nối chồng) | Chiều dài ghép nối tối thiểu: 35D đối với thép trơn, 25D đối với thép vằn. | – | TCVN 5574:2018 | Không nối thép tại vùng có mô men lớn nhất; nên dịch chuyển các mối nối ra xa nhau. |
| Rung Động & Tải Trọng Động | Cần tính toán cho sàn mỏng, khẩu độ lớn hoặc có rung động lớn. | – | TCVN 5574:2018 | Tránh hiện tượng cộng hưởng gây nguy hiểm. |
4. Các Loại Thép Sàn Phổ Biến Hiện Nay
Dựa trên cách bố trí và vật liệu, thép sàn được phân loại thành các dạng chính sau:
4.1. Thép Sàn 1 Lớp
Là phương án bố trí chỉ một lớp thép trong kết cấu sàn. Phương án này thường áp dụng cho các loại sàn có hình dạng và điều kiện tải trọng đơn giản, nơi mà momen uốn phát sinh chủ yếu theo một phương.
- Đặc điểm: Thi công đơn giản, tiết kiệm chi phí vật liệu hơn so với thép sàn 2 lớp.
- Ứng dụng: Phù hợp cho các sàn kê 2 cạnh (bản kê 2 cạnh), sàn một phương (chiều dài sàn gấp hơn 2 lần chiều rộng), nhà cấp 4, sàn có tải trọng không quá lớn, hoặc các cấu kiện như ban công, mái hiên.
- Nguyên tắc bố trí: Thép chủ yếu được bố trí theo phương chịu mô men uốn lớn nhất (thường là phương ngắn hơn). Lớp thép này có thể đặt ở trên hoặc dưới tùy thuộc vào bản vẽ thiết kế và loại momen cần chịu.
4.2. Thép Sàn 2 Lớp
Bao gồm hai lớp thép đặt xen kẽ nhau, một lớp ở phía dưới sàn (chịu momen dương) và một lớp ở phía trên sàn (chịu momen âm). Đây là phương án phổ biến và tối ưu cho hầu hết các sàn trong các công trình xây dựng hiện đại.
- Đặc điểm: Khả năng chịu lực cao hơn thép sàn 1 lớp, phân bổ đều nội lực trên khắp mặt sàn.
- Ứng dụng: Phù hợp với hầu hết các loại sàn, đặc biệt là các sàn kê bốn cạnh (bản kê 4 cạnh) hoạt động theo hai phương, sàn có nhịp lớn, công trình chịu tải trọng cao, nhà ở dân dụng nhiều tầng, tòa nhà thương mại, công nghiệp.
- Nguyên tắc bố trí: Lớp thép dưới cùng thường bố trí theo phương ngắn (chịu lực kéo lớn nhất do momen dương), lớp thép trên bố trí theo phương dài hơn (chịu lực kéo do momen âm tại gối tựa dầm). Hai lớp thép được bố trí vuông góc với nhau và được liên kết bằng các thanh thép cấu tạo hoặc các cục kê chuyên dụng để giữ khoảng cách.

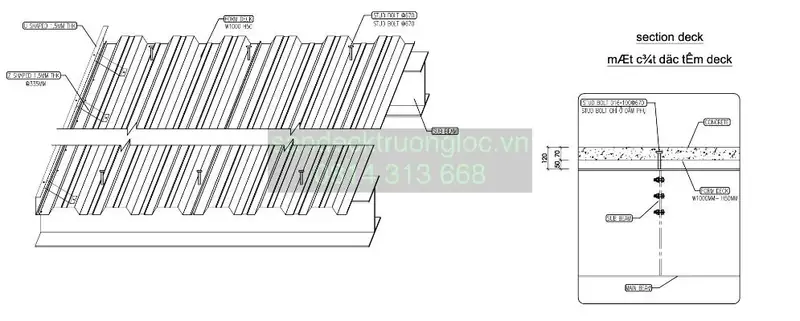

4.3. Sàn Decking Thép (Composite Floor Deck)
Là một giải pháp kết hợp giữa sàn thép và bê tông, sử dụng các tấm tôn định hình (decking) làm cốp pha và đồng thời cũng là một phần của kết cấu chịu lực. Tấm decking thường được cấu tạo với các gân tăng cứng, giúp tạo hình và là bề mặt làm việc cho công nhân thi công.
- Đặc điểm: Thi công nhanh chóng, giảm thời gian chờ đợi do bê tông khô. Tấm decking vừa làm cốp pha vĩnh cửu, vừa là cốt thép chịu lực.
- Ứng dụng: Rất phổ biến trong các nhà xưởng, nhà thép tiền chế, các công trình cần tiến độ thi công gấp.
- Nguyên tắc thi công: Tấm decking được đặt lên hệ dầm, sau đó bố trí thêm lưới thép sàn lớp dưới (thép chịu lực chính) và đổ bê tông lên trên. Lớp bê tông tạo thành một khối bê tông cốt thép liên hợp với tấm decking.
5. Nguyên Tắc và Cách Bố Trí Thép Sàn Đúng Kỹ Thuật
Việc bố trí thép sàn cần tuân thủ các nguyên tắc cơ bản để đảm bảo sàn hoạt động hiệu quả và an toàn. Sự khác biệt chính nằm ở cách bố trí cho sàn 1 lớp và sàn 2 lớp.
5.1. Nguyên Tắc Bố Trí Thép Sàn
Trước khi đi vào chi tiết cách bố trí, cần nắm vững các nguyên tắc cốt lõi:
- Tuân thủ bản vẽ thiết kế: Đây là nguyên tắc tiên quyết. Mọi chi tiết về đường kính thép, khoảng cách, chiều dài neo, vị trí nối thép đều phải dựa trên bản vẽ đã được tính toán bởi kỹ sư kết cấu.
- Thép chịu lực chính: Luôn được đặt ở vị trí chịu ứng suất lớn nhất. Đối với sàn làm việc theo một phương, thép chịu lực chính thường đặt theo phương ngắn hơn và là thép lớp dưới (nếu chịu momen dương) hoặc thép lớp trên (nếu chịu momen âm). Đối với sàn làm việc hai phương, cả hai lớp thép đều là thép chịu lực chính ở từng phương tương ứng.
- Khoảng cách thép đồng đều: Các thanh thép cùng loại, cùng lớp phải được giữ khoảng cách đều nhau để phân bổ tải trọng và ứng suất đồng nhất trên mặt sàn.
- Chiều dài neo thép đầy đủ: Đảm bảo thép được neo đủ dài vào dầm hoặc cột để truyền lực hiệu quả, tránh bị tuột.
- Không nối thép tại vùng nguy hiểm: Tránh đặt mối nối thép tại các vị trí có momen uốn lớn (như giữa nhịp sàn hoặc vị trí gần gối tựa nếu đó là vùng chịu mô men âm lớn).
- Bảo vệ lớp bê tông: Đảm bảo khoảng cách giữa lớp thép và ván khuôn luôn đạt yêu cầu về lớp bê tông bảo vệ bằng cách sử dụng cục kê (spacer) hoặc vật liệu tương đương.
5.2. Cách Bố Trí Thép Sàn 1 Lớp
Đối với sàn chỉ có một lớp thép, cách bố trí phụ thuộc vào việc thép đó là chịu momen dương hay momen âm.
- Trường hợp 1: Thép chịu momen dương (phổ biến nhất cho sàn 1 phương): Lớp thép này được đặt ở phía dưới của sàn. Các thanh thép được bố trí song song với nhau, cách nhau theo tính toán. Thường đặt ở phương chịu lực chính.
- Trường hợp 2: Thép chịu momen âm (ví dụ ban công kê 1 cạnh): Lớp thép này được đặt ở phía trên của sàn, gần bề mặt bê tông chịu nén.
Để xác định sàn làm việc 1 phương hay 2 phương, dựa vào tỷ lệ giữa chiều dài cạnh dài (l2) và chiều rộng cạnh ngắn (l1) của ô sàn. Nếu l2/l1 > 2, sàn được coi là sàn 1 phương và thường chỉ cần bố trí 1 lớp thép chịu lực chính theo phương cạnh ngắn.
5.3. Cách Bố Trí Thép Sàn 2 Lớp
Đối với sàn làm việc hai phương (l2/l1 ≤ 2) hoặc các sàn có yêu cầu chịu lực cao, việc bố trí 2 lớp thép là bắt buộc:
- Bố trí thép lớp dưới:
- Thanh thép theo phương ngắn (chịu momen dương lớn nhất) được ưu tiên đặt trước và sát ván khuôn dưới cùng.
- Các thanh thép này được giữ khoảng cách đều nhau (theo tính toán của bản vẽ).
- Thép theo phương dài hơn (thường chịu momen dương nhỏ hơn hoặc là thép cấu tạo) được đặt lên trên lớp thép phương ngắn.
- Bố trí lớp bê tông bảo vệ cho thép dưới: Sử dụng cục kê chuyên dụng hoặc vật liệu tương đương để tạo khoảng cách 15-20mm giữa lớp thép dưới và lớp thép trên sắp đặt.
- Bố trí thép lớp trên:
- Lớp thép này được bố trí phía trên của lớp thép dưới, thường vuông góc với lớp thép dưới.
- Thanh thép theo phương dài hơn (chịu momen âm tại gối dầm) thường được bố trí và giữ cố định.
- Thanh thép theo phương ngắn hơn được đặt lên trên và cách đều nhau, tương tự như lớp dưới nhưng ở vị trí cao hơn.
- Liên kết và cố định: Sử dụng dây kẽm buộc để cố định các giao điểm của thép lớp trên và lớp dưới, đảm bảo chúng không bị xê dịch trong quá trình đổ bê tông.
5.4. Lưu Ý Khi Bố Trí Thép Sàn Tại Vị Trí Đặc Biệt
Ngoài cách bố trí chung, một số vị trí đặc biệt trên sàn đòi hỏi sự gia cố và lưu ý riêng:
- Tại vị trí lỗ sàn (hộp kỹ thuật, cầu thang): Cần bố trí thêm thép bổ sung xung quanh các lỗ này để chống nứt và phân tán ứng suất. Thép bổ sung thường được đặt theo cả hai phương, kéo dài qua mép lỗ ít nhất một khoảng bằng 25-30D thép hoặc hơn.
- Tại vị trí tiếp giáp với dầm hoặc tường: Thép sàn cần được neo đủ dài vào dầm hoặc tường để đảm bảo truyền lực tốt. Chiều dài neo này tuân thủ theo quy định của tiêu chuẩn TCVN.
- Tại các góc sàn: Có thể cần gia cố thêm thép hoặc bố trí thép theo đường chéo để tăng cường khả năng chịu lực và chống nứt ở các góc.
- Sàn có ban công nhô ra (console): Cần bố trí thép chịu momen âm ở phía trên của ban công.
6. Những Sai Lầm Thường Gặp & Kinh Nghiệm Xương Máu
Sai lầm trong thi công thép sàn không chỉ ảnh hưởng đến thẩm mỹ mà còn tiềm ẩn nguy cơ an toàn nghiêm trọng. Dưới đây là một số lỗi thường gặp và kinh nghiệm thực tế để chủ nhà và nhà thầu tránh:
- Sử dụng thép sai chủng loại hoặc chất lượng kém: Thép bị han gỉ, cong vênh, hoặc không đạt mác thiết kế sẽ làm giảm nghiêm trọng khả năng chịu lực của sàn. Luôn kiểm tra chứng nhận chất lượng thép và hình thức bên ngoài.
- Bố trí thép sai khoảng cách hoặc sai vị trí: Thép đặt quá thưa, quá gần nhau, hoặc đặt sai lớp (thép lớp trên lại nằm dưới thép lớp dưới) đều dẫn đến mất khả năng chịu lực như thiết kế. Cần giám sát chặt chẽ trong quá trình thi công.
- Chiều dài neo thép không đủ: Đây là lỗi rất phổ biến. Khi thép không neo đủ dài vào dầm, sàn dễ bị nứt tại vị trí tiếp giáp.
- Không sử dụng cục kê hoặc cục kê không đủ độ cao: Dẫn đến thép lớp trên bị lún xuống, làm giảm lớp bê tông bảo vệ và thậm chí gây nứt thép hoặc bê tông.
- Nối thép sai vị trí hoặc không đủ chiều dài nối: Nối thép tại vị trí mô men lớn nhất làm suy yếu kết cấu. Chiều dài nối không đủ sẽ không đảm bảo truyền lực hiệu quả.
- Thợ thi công ẩu, làm xê dịch thép khi đổ bê tông: Điều này khiến toàn bộ cấu trúc thép đã bố trí bị sai lệch. Cần có biện pháp cố định chắc chắn và giám sát kỹ khi đổ bê tông.
- Không tính toán hoặc bố trí thép cho các vị trí đặc biệt: Quên gia cố thép ở lỗ chờ, góc sàn, hoặc các vị trí chịu lực tập trung có thể gây nứt cục bộ.
7. Câu Hỏi Thường Gặp Về Thép Sàn
Dưới đây là giải đáp chi tiết cho những thắc mắc phổ biến nhất của gia chủ khi tìm hiểu về vấn đề này:
7.1. Khi Nào Nên Dùng Thép Sàn 1 Lớp, Khi Nào Dùng Thép Sàn 2 Lớp?
Việc lựa chọn giữa thép sàn 1 lớp và 2 lớp phụ thuộc vào phân tích kết cấu và tải trọng thực tế. Nói chung:
- Thép sàn 1 lớp thường dùng cho các công trình có yêu cầu kỹ thuật đơn giản, sàn có hình chữ nhật kéo dài (tỷ lệ dài/rộng > 2), tải trọng nhẹ như nhà cấp 4, nhà kho nhỏ, hoặc các ban công, mái che chỉ kê 1 cạnh.
- Thép sàn 2 lớp là lựa chọn tiêu chuẩn và an toàn hơn cho hầu hết các công trình nhà ở dân dụng, tòa nhà cao tầng, công trình có sàn làm việc hai phương (tỷ lệ dài/rộng ≤ 2), và các sàn chịu tải trọng lớn. Nó cung cấp khả năng chịu lực toàn diện hơn.
7.2. Thép Sàn Có Vai Trò Như Thế Nào Trong Việc Chống Nứt Sàn?
Thép sàn đóng vai trò cực kỳ quan trọng trong việc chống nứt sàn thông qua các cơ chế:
- Chịu kéo: Khi bê tông bị kéo căng, nó dễ bị nứt. Thép sàn với khả năng chịu kéo vượt trội sẽ đảm nhận phần lớn lực kéo này, ngăn bê tông bị nứt.
- Phân tán ứng suất: Các thanh thép bố trí với khoảng cách hợp lý giúp phân tán lực tác động trên một diện tích rộng hơn, tránh tập trung ứng suất tại một điểm gây nứt.
- Kiểm soát biến dạng: Thép sàn hạn chế sự co ngót của bê tông do mất nước và sự giãn nở/co lại do thay đổi nhiệt độ, là hai nguyên nhân chính gây ra các vết nứt nhỏ trên bề mặt sàn.
7.3. Làm Thế Nào Để Đảm Bảo Chất Lượng Thi Công Thép Sàn?
Để đảm bảo chất lượng thi công thép sàn, cần thực hiện đồng bộ các biện pháp sau:
- Lựa chọn đơn vị thi công uy tín: Chọn nhà thầu có kinh nghiệm, tay nghề cao và ý thức trách nhiệm.
- Giám sát chặt chẽ bởi kỹ sư hoặc chủ nhà: Cần có người am hiểu kỹ thuật để kiểm tra vật liệu đầu vào và quá trình thi công theo đúng bản vẽ thiết kế.
- Sử dụng vật liệu chất lượng: Chỉ mua thép có nguồn gốc rõ ràng, chứng nhận chất lượng và đảm bảo đúng mác thiết kế.
- Tuân thủ quy trình thi công chuẩn: Thực hiện đúng các bước bố trí, neo thép, nối thép, và sử dụng cục kê.
- Kiểm tra kỹ lưỡng trước khi đổ bê tông: Dành thời gian để rà soát toàn bộ hệ thống thép sàn, đảm bảo không có sai sót nào.
- Bảo vệ thép trong quá trình thi công: Tránh làm xê dịch thép hoặc để thép bị tác động mạnh dẫn đến biến dạng.
Việc hiểu rõ thép sàn là gì và tầm quan trọng của nó, kết hợp với việc tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật trong thiết kế và thi công, sẽ góp phần tạo nên một công trình vững chắc, an toàn và bền bỉ với thời gian. Đầu tư vào chất lượng thép sàn và quy trình thi công chuyên nghiệp chính là đầu tư cho sự an tâm và tài sản của bạn trong tương lai.
