Nhiều gia chủ băn khoăn về thuật ngữ “thép sàn 2 lớp là gì” khi nhận bản vẽ thiết kế hoặc giám sát thi công. Việc hiểu rõ về loại kết cấu này không chỉ giúp đảm bảo chất lượng công trình mà còn tối ưu hóa chi phí và an toàn sử dụng về lâu dài.
Tóm tắt nội dung
Thép sàn 2 lớp là hệ thống cốt thép gồm hai mạng lưới đặt song song ở lớp trên và lớp dưới bản sàn, có tác dụng chịu lực kéo và mô men âm, tăng cường khả năng chịu tải, chống nứt, võng và rung cho công trình. Việc sử dụng thép sàn 2 lớp là tiêu chuẩn kỹ thuật quan trọng, đặc biệt với các công trình nhà phố hiện đại có nhịp sàn lớn, tải trọng sử dụng cao hoặc yêu cầu độ bền lâu dài. Tuân thủ nguyên tắc bố trí, khoảng cách, lớp bảo vệ và neo thép đúng kỹ thuật sẽ đảm bảo an toàn và tuổi thọ cho kết cấu.

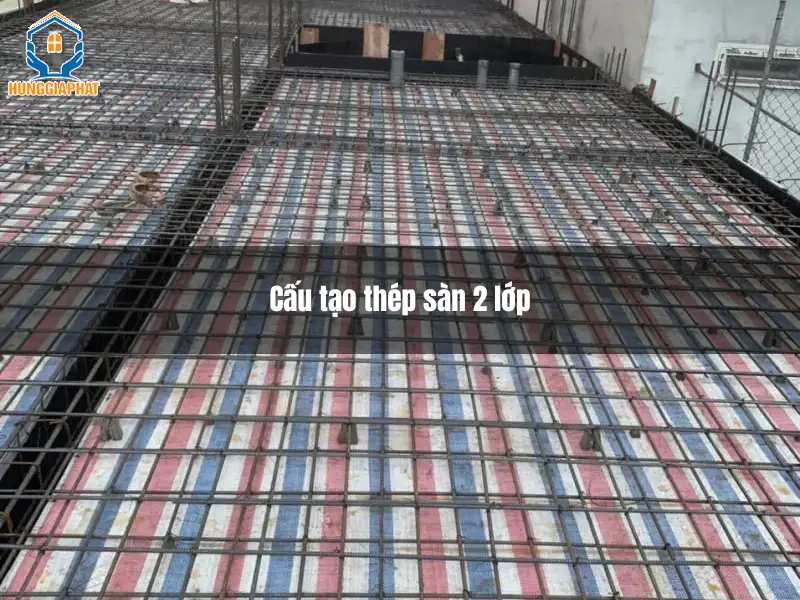

1. Thép Sàn 2 Lớp Là Gì? Cấu Tạo và Nguyên Lý Hoạt Động
Thép sàn 2 lớp là một giải pháp kết cấu bê tông cốt thép hiện đại, bao gồm việc bố trí hai lớp cốt thép riêng biệt ở mặt trên và mặt dưới của bản sàn. Lớp thép dưới chịu momen dương (lực kéo ở thớ dưới sàn khi bị uốn cong xuống) và lớp thép trên chịu mô men âm (lực kéo ở thớ trên sàn tại các vị trí gối đỡ như dầm, cột).
Nguyên lý hoạt động cốt lõi của thép sàn 2 lớp dựa trên việc khai thác tối đa khả năng chịu kéo của thép, bù đắp cho hạn chế chịu kéo kém của bê tông. Sự kết hợp giữa hai lớp thép này giúp phân phối đều các tải trọng tác động lên sàn, từ đó tăng cường đáng kể khả năng chịu lực, độ cứng, khả năng chống nứt và ngăn ngừa hiện tượng võng sàn, rung lắc theo thời gian.

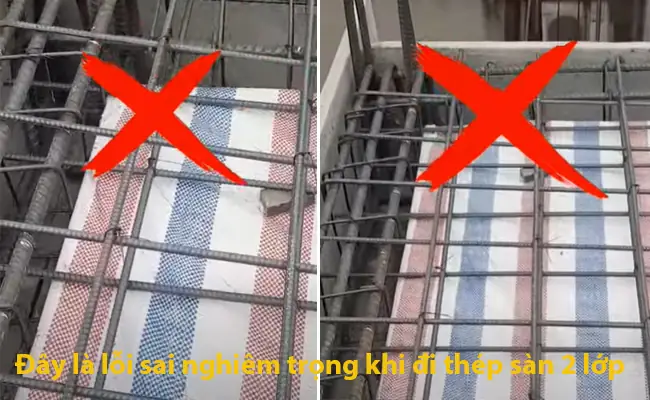

2. Tại Sao Cần Sử Dụng Thép Sàn 2 Lớp?
Việc sử dụng thép sàn 2 lớp mang lại nhiều lợi ích vượt trội so với sàn chỉ bố trí 1 lớp thép, đặc biệt phù hợp với yêu cầu kỹ thuật ngày càng cao của các công trình xây dựng hiện đại.
Phân Biệt Sàn 1 Lớp Và 2 Lớp
Sàn bê tông cốt thép 1 lớp thường chỉ bố trí một lớp thép chịu lực chính, chủ yếu để chịu mô men dương tại giữa nhịp. Tuy nhiên, tại các vị trí gối đỡ (tiếp giáp dầm, cột), sàn chịu mô men âm mà lớp thép đơn lẻ này không thể đảm bảo khả năng chịu đựng. Điều này dẫn đến nguy cơ nứt sàn tại các khu vực này, gây ảnh hưởng đến thẩm mỹ và tuổi thọ công trình.
Ngược lại, sàn 2 lớp bao gồm cả thép chịu mô men dương (lớp dưới) và thép chịu mô men âm (lớp trên). Lớp thép trên, thường gọi là thép mũ sàn, tập trung ở các vị trí chịu momen âm cực đại (quanh dầm, cột), giúp chống nứt hiệu quả. Sự phân bố đều và đầy đủ này tạo nên một kết cấu sàn vững chắc và bền vững hơn.
Lợi Ích Vượt Trội Của Thép Sàn 2 Lớp
Lợi ích chính của việc sử dụng thép sàn 2 lớp bao gồm:
- Tăng cường khả năng chịu tải trọng: Chịu được cả tải trọng tĩnh và động tốt hơn, đảm bảo an toàn cho việc sử dụng lâu dài.
- Chống nứt sàn hiệu quả: Ngăn chặn tình trạng nứt sàn, nứt cổ trần, đặc biệt tại các vị trí chịu lực tập trung hoặc mép sàn tiếp giáp dầm.
- Hạn chế võng và rung sàn: Giúp sàn nhà luôn giữ được độ phẳng, giảm thiểu hiện tượng rung lắc khi có hoạt động mạnh, mang lại cảm giác ổn định và an toàn.
- Tăng cường liên kết kết cấu: Đặc biệt quan trọng tại các vùng nền đất yếu hoặc khi sàn có khẩu độ lớn.
- Nâng cao tuổi thọ công trình: Góp phần bảo vệ sàn khỏi các tác động gây xuống cấp, kéo dài tuổi thọ của toàn bộ công trình.
- Đáp ứng yêu cầu kỹ thuật cho các công trình đặc biệt: Các sàn có ban công, sân thượng, sàn có tải trọng lớn (như bể nước, máy móc) bắt buộc phải sử dụng thép sàn 2 lớp để đảm bảo an toàn.

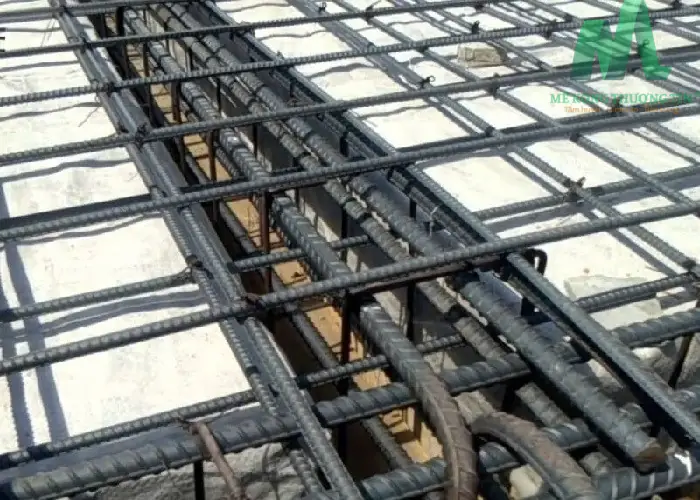

3. Quy Trình và Nguyên Tắc Bố Trí Thép Sàn 2 Lớp Chuẩn
Việc bố trí thép sàn 2 lớp theo đúng kỹ thuật là yếu tố then chốt quyết định đến hiệu quả chịu lực và độ bền của sàn. Các nguyên tắc và quy trình thi công cần được tuân thủ nghiêm ngặt.
Nguyên Tắc Bố Trí Thép Sàn 2 Lớp
Các nguyên tắc quan trọng khi bố trí thép sàn 2 lớp bao gồm:
- Khoảng cách giữa các thanh thép: Thông thường từ 100mm đến 200mm (ký hiệu: a100 – a200). Khoảng cách hợp lý giúp bê tông bao phủ tốt, tránh rỗng và đảm bảo khả năng chịu lực.
- Lớp bê tông bảo vệ: Khoảng cách từ mặt ngoài bê tông đến thanh thép gần nhất. Với sàn nhà, thường từ 15mm – 25mm. Lớp bảo vệ này chống ăn mòn cốt thép.
- Vị trí lớp thép trên và dưới: Lớp thép dưới (chịu momen dương) được bố trí ở thớ dưới bản sàn. Lớp thép trên (chịu momen âm) thường tập trung ở vùng gối dầm. Phương thép chịu lực chính (thường là phương cạnh ngắn của ô sàn) nên được đặt dưới cùng ở lớp thép dưới để có cánh tay đòn lớn nhất.
- Đường kính thép: Thường sử dụng thép D8, D10, D12 tùy theo tính toán kết cấu.
- Neo và nối thép: Chiều dài neo thép phải đủ theo quy định (thường 30d). Hạn chế nối thép ở vị trí chịu momen lớn, và không quá 50% số thanh thép trên cùng một mặt cắt.
- Sử dụng con kê (cục kê bê tông): Tuyệt đối không dùng vật liệu không đồng nhất như đá, gạch vỡ để kê thép. Con kê bê tông đảm bảo khoảng cách lớp bảo vệ và giữa hai lớp thép, giúp sàn không bị “rỗ” hay thép bị lộ ra ngoài.
- Thép chân chó (con ngựa): Sử dụng thép cấu tạo này để duy trì khoảng cách giữa hai lớp thép, ngăn không cho lớp thép trên bị dính xuống lớp dưới khi đổ bê tông.
Quy Trình Thi Công Thép Sàn 2 Lớp
Quy trình thi công tiêu chuẩn bao gồm các bước:
- Chuẩn bị: Vệ sinh cốt pha, kiểm tra vật liệu thép và các phụ kiện đi kèm (con kê, dây buộc thép).
- Gia công và cắt thép: Cắt thép theo đúng kích thước và bảng thống kê trong bản vẽ thiết kế.
- Đan thép lớp dưới: Bố trí thép lớp dưới theo đúng phương và khoảng cách thiết kế, buộc chắc chắn.
- Đặt con kê và bố trí thép lớp trên: Sau khi hoàn thành lớp thép dưới, đặt con kê bê tông với khoảng cách đều. Sau đó, bố trí thép lớp trên theo đúng vị trí và khoảng cách quy định.
- Lắp đặt thép chân chó (con ngựa): Đặt thép chân chó giữa hai lớp thép để duy trì khoảng cách.
- Kiểm tra trước khi đổ bê tông: Kỹ sư giám sát nghiệm thu về số lượng, chủng loại thép, khoảng cách, độ chắc chắn của mối buộc, và các lớp bảo vệ.
- Đổ bê tông: Thực hiện theo quy trình đổ bê tông sàn để đảm bảo chất lượng.
4. Câu Hỏi Thường Gặp Về Thép Sàn 2 Lớp
Dưới đây là giải đáp chi tiết cho những thắc mắc phổ biến nhất của gia chủ khi tìm hiểu về vấn đề này:
Bố Trí Thép Sàn Sai Có Hậu Quả Gì?
Việc bố trí thép sàn sai quy cách có thể dẫn đến những hậu quả nghiêm trọng:
- Sàn dễ bị nứt: Đặc biệt tại các vị trí chịu momen âm cao mà không có đủ thép để chịu lực.
- Hiện tượng võng, rung sàn: Giảm độ ổn định và an toàn cho người sử dụng.
- Giảm tuổi thọ công trình: Các hư hỏng kết cấu có thể lan rộng và gây tốn kém chi phí sửa chữa.
- Nguy cơ mất an toàn: Trong trường hợp nghiêm trọng, sàn có thể bị sập, gây nguy hiểm đến tính mạng.
Khi Nào Nên Sử Dụng Thép Sàn 1 Lớp?
Thép sàn 1 lớp thường chỉ được xem xét áp dụng cho các công trình có quy mô nhỏ, tải trọng sử dụng thấp, nhịp sàn rất ngắn (thường dưới 3m) và không có các yêu cầu đặc biệt về chống nứt hay độ ổn định cao. Tuy nhiên, với xu hướng xây dựng hiện đại và yêu cầu an toàn ngày càng nâng cao, việc sử dụng thép sàn 2 lớp ngày càng trở nên phổ biến và là lựa chọn an toàn hơn ngay cả với các công trình có vẻ nhỏ.
Đường Kính Thép Sàn Phổ Biến Là Bao Nhiêu?
Đường kính thép sàn phổ biến nhất cho các công trình nhà phố hiện nay thường dao động từ D8mm đến D12mm. Cụ thể:
- D8mm – D10mm: Thường dùng làm thép phân bố hoặc thép gia cường cho các sàn có nhịp và tải trọng trung bình.
- D10mm – D12mm: Được sử dụng làm thép chịu lực chính cho các sàn có nhịp lớn, tải trọng nặng hoặc các công trình yêu cầu độ an toàn và cứng vững cao hơn.
Việc lựa chọn đường kính thép cụ thể phụ thuộc vào tính toán chi tiết của kỹ sư kết cấu dựa trên diện tích, tải trọng dự kiến và các yếu tố địa kỹ thuật của công trình.
Đầu tư vào thép sàn 2 lớp đúng kỹ thuật là sự đầu tư khôn ngoan cho sự bền vững và an toàn của ngôi nhà bạn. Hãy luôn tham khảo ý kiến của các chuyên gia kết cấu để có những quyết định thiết kế và thi công tối ưu nhất.
