Mặt Cắt Là Gì: Khái Niệm, Quy Tắc Vẽ và Ứng Dụng Chuẩn Kỹ Thuật 2026

Trong thế giới kỹ thuật và xây dựng, việc nắm vững các thuật ngữ chuyên ngành là yếu tố then chốt để đảm bảo sự chính xác và hiệu quả. Một trong những khái niệm quan trọng nhất chính là “mặt cắt là gì”. Hiểu rõ về mặt cắt không chỉ giúp các kỹ sư, kiến trúc sư đọc và diễn giải bản vẽ một cách chuẩn xác mà còn là nền tảng để chủ đầu tư, nhà thầu đưa ra quyết định tối ưu cho công trình.

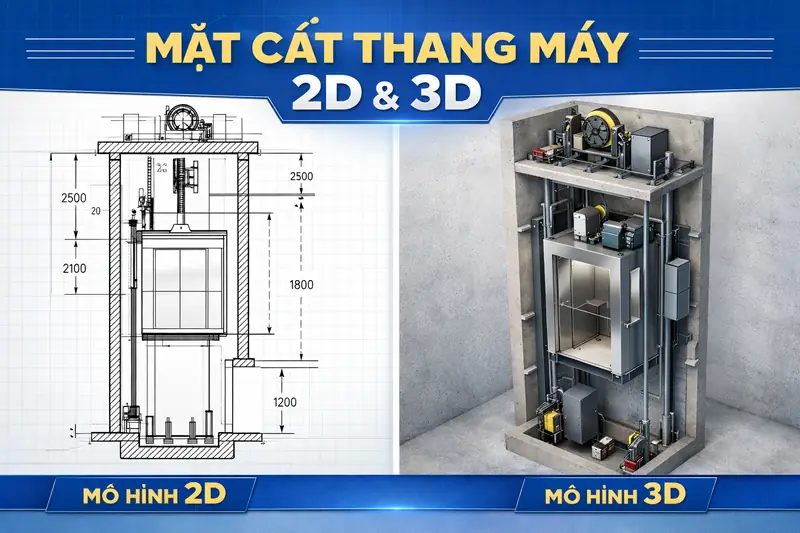

Mặt cắt là gì: Khái niệm cốt lõi

Mặt cắt (cross-section) trong bản vẽ kỹ thuật được định nghĩa là hình biểu diễn thu được khi một vật thể bị cắt bởi một mặt phẳng tưởng tượng. Mặt phẳng này được gọi là mặt phẳng cắt. Mục đích chính của việc tạo ra mặt cắt là để thể hiện rõ ràng hình dạng, cấu tạo và các chi tiết bên trong của vật thể mà các hình chiếu thông thường (như hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh) khó hoặc không thể hiện được. Điều này đặc biệt quan trọng đối với các vật thể có cấu trúc phức tạp, nhiều lớp hoặc chứa các bộ phận ẩn bên trong.

Vai trò của mặt cắt trong bản vẽ kỹ thuật là không thể phủ nhận. Nó giúp:

• Làm rõ cấu tạo bên trong: Hiển thị các lớp vật liệu, kết cấu, hệ thống ống dẫn, dây điện, các mối ghép, hoặc các chi tiết cơ khí phức tạp.
• Đảm bảo tính chính xác trong thi công: Cung cấp thông tin chi tiết về kích thước, vị trí các bộ phận, giúp nhà thầu thực hiện công việc theo đúng thiết kế.
• Hỗ trợ kiểm định và bảo trì: Giúp đánh giá chất lượng công trình, phát hiện sớm các hư hỏng tiềm ẩn và lên kế hoạch bảo trì hiệu quả.
• Phân tích kỹ thuật: Cho phép các kỹ sư phân tích ứng suất, biến dạng hoặc luồng lưu chất bên trong vật thể.

Theo tiêu chuẩn Việt Nam TCVN 5197-1990 (hoặc các phiên bản cập nhật), mặt cắt đóng vai trò là một phương tiện biểu diễn quan trọng, đảm bảo sự thống nhất và rõ ràng trong các tài liệu kỹ thuật.

Quy tắc và ký hiệu vẽ mặt cắt

Việc vẽ mặt cắt tuân theo những quy tắc và ký hiệu nhất định để đảm bảo tính nhất quán và dễ hiểu trên phạm vi toàn cầu. Các quy định này giúp phân biệt mặt cắt với các loại hình biểu diễn khác và cung cấp thông tin cần thiết về vật thể đang được phân tích.

Ký hiệu vật liệu trên mặt cắt

Khi mặt phẳng cắt đi qua một vật liệu nào đó, phần vật liệu đó trên bản vẽ mặt cắt sẽ được biểu diễn bằng các nét gạch gạch. Các ký hiệu vật liệu giúp nhận biết loại vật liệu được sử dụng trong công trình hoặc chi tiết máy. Theo TCVN 0007-1993 (hoặc các tiêu chuẩn thay thế), có các ký hiệu quy định cho từng loại vật liệu phổ biến như thép, gang, bê tông, gỗ, nhựa, v.v.

• Các đường gạch được vẽ bằng nét mảnh, nghiêng một góc nhất định (thường là 45 độ so với đường bao chính hoặc trục đối xứng).
• Khoảng cách giữa các đường gạch phải phù hợp với tỷ lệ bản vẽ, không nhỏ hơn hai lần chiều rộng nét đậm và không dưới 0.7mm.
• Đối với hai chi tiết liền kề, hướng gạch hoặc khoảng cách gạch phải khác nhau để phân biệt.
• Các miền gạch quá rộng có thể chỉ cần vẽ ở vùng biên.
• Vật liệu của các chi tiết khác nhau có thể được biểu thị bằng hướng gạch, khoảng cách gạch, hoặc loại nét gạch khác nhau.

Trong một số trường hợp đặc biệt, mặt cắt hẹp có bề rộng nhỏ hơn 2mm có thể được tô đen hoặc để khoảng trống 0.7mm giữa các mặt cắt hẹp liền kề.

Quy định chung về mặt cắt

Việc biểu diễn mặt cắt trên bản vẽ phải tuân thủ các quy định sau:

• Xác định vị trí mặt phẳng cắt: Vị trí mặt phẳng cắt được chỉ rõ trên hình chiếu bằng nét cắt (nét liền đậm, đầu nét có mũi tên chỉ hướng nhìn).

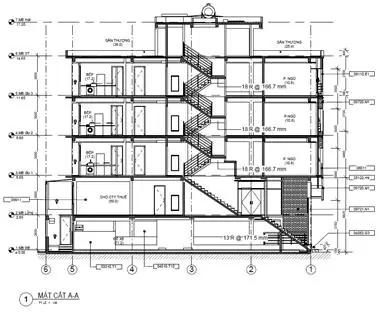

• Ký hiệu mặt cắt: Bên cạnh mũi tên chỉ hướng nhìn, mặt cắt thường được ký hiệu bằng một chữ cái (ví dụ: A, B, C). Ký hiệu này sẽ xuất hiện trên bản thân hình mặt cắt.
• Mũi tên chỉ hướng nhìn: Luôn vuông góc với nét cắt và đầu mũi tên chạm vào giữa nét cắt.
• Ghi chú: Hầu hết các mặt cắt đều có ghi chú, trừ một số trường hợp đặc biệt như mặt cắt là hình đối xứng, trục đối xứng trùng với vết mặt phẳng cắt.
• Đặt mặt cắt: Mặt cắt có thể được đặt ở bất kỳ vị trí nào trên bản vẽ, nhưng thường được đặt gần hình chiếu tương ứng và tuân theo chiều của mũi tên chỉ hướng nhìn.
• Mặt cắt xoay: Nếu mặt cắt được xoay, trên ký hiệu chữ sẽ có thêm mũi tên cong.

Các loại nét vẽ mặt cắt

Các loại nét vẽ được sử dụng trong bản vẽ mặt cắt rất đa dạng và mang những ý nghĩa cụ thể, giúp phân biệt các phần tử khác nhau của vật thể:

• Nét liền đậm: Dùng để biểu diễn đường bao thấy và đường bao thấy của vật thể sau mặt phẳng cắt (trong trường hợp mặt cắt thuộc hình cắt).
• Nét gạch chấm mảnh: Dùng để biểu diễn đường bao khuất của vật thể phía sau mặt phẳng cắt.
• Nét cắt: Biểu thị vị trí và giới hạn của mặt phẳng cắt, thường là nét liền đậm có đầu mũi tên chỉ hướng nhìn.
• Nét gạch vật liệu: Nét mảnh dùng để ký hiệu vật liệu bị cắt.

Phân loại và ứng dụng mặt cắt

Mặt cắt được phân loại thành nhiều dạng khác nhau, mỗi loại phục vụ cho một mục đích biểu diễn và ứng dụng riêng biệt trong từng lĩnh vực cụ thể. Việc phân loại rõ ràng giúp các kỹ sư lựa chọn phương pháp biểu diễn phù hợp nhất.

Các loại mặt cắt phổ biến

Dựa trên cách mặt phẳng cắt tương tác với vật thể và cách chúng được biểu diễn trên bản vẽ, có thể phân loại mặt cắt như sau:

• Mặt cắt rời: Là loại mặt cắt được vẽ ra khỏi hình chiếu tương ứng. Chúng thường được sử dụng để làm rõ các chi tiết phức tạp hoặc các phần của vật thể có hình dạng đặc biệt mà không làm rối bản vẽ chính. Đường bao của mặt cắt rời vẽ bằng nét liền đậm và liên hệ với hình chiếu bằng nét gạch chấm mảnh.
• Mặt cắt chập: Là loại mặt cắt được vẽ ngay trên hình chiếu tương ứng, nơi có vết mặt phẳng cắt. Loại này thường dùng cho các vật thể có cấu trúc đơn giản, không quá phức tạp. Đường bao của mặt cắt chập vẽ bằng nét liền mảnh.
• Mặt cắt đứng (Mặt cắt dọc): Mặt phẳng cắt vuông góc với mặt phẳng hình chiếu bằng, song song với mặt phẳng hình chiếu đứng. Nó cho thấy cấu tạo của vật thể theo chiều cao.
• Mặt cắt ngang (Mặt cắt bằng): Mặt phẳng cắt song song với mặt phẳng hình chiếu bằng. Nó cho thấy cấu tạo của vật thể theo chiều ngang.
• Mặt cắt phức tạp (Mặt cắt cong, mặt cắt lệch): Khi một mặt phẳng cắt đơn không đủ để thể hiện toàn bộ cấu tạo, người ta có thể sử dụng mặt cắt cong (bẻ gập) hoặc kết hợp nhiều mặt phẳng cắt để thể hiện các bộ phận nằm ở các vị trí khác nhau.
• Mặt cắt A-A, B-B…: Được sử dụng khi có nhiều mặt phẳng cắt khác nhau, mỗi mặt cắt được ký hiệu bằng một cặp chữ cái tương ứng với vị trí xác định trên hình chiếu.

Vai trò mặt cắt trong các lĩnh vực

Mặt cắt là công cụ không thể thiếu trong nhiều ngành nghề, đặc biệt là những ngành đòi hỏi độ chính xác cao về hình dạng và cấu trúc:

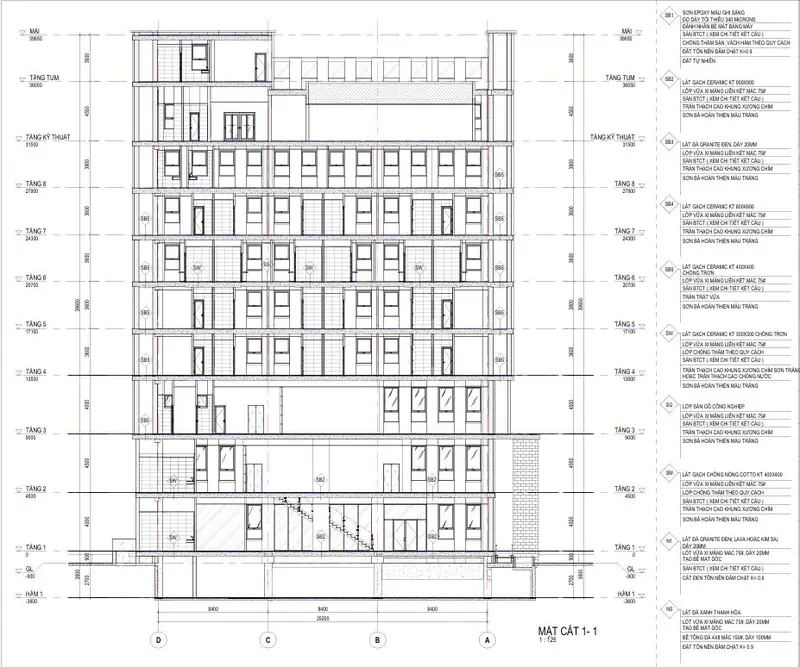

• Ngành Xây dựng và Kiến trúc: Mặt cắt thể hiện chi tiết cấu tạo của tường, sàn, mái, hệ thống cầu thang, cột, dầm, các lớp vật liệu cách âm, cách nhiệt, hệ thống điện nước… giúp kiến trúc sư và kỹ sư kết cấu hiểu rõ không gian, công năng và tính liên kết giữa các tầng, các bộ phận. Ví dụ, mặt cắt kiến trúc và mặt cắt kết cấu là hai loại cực kỳ quan trọng trong hồ sơ thiết kế.
• Ngành Cơ khí chế tạo: Trong thiết kế máy móc, động cơ, các chi tiết cơ khí, mặt cắt làm rõ cấu tạo bánh răng, trục, lò xo, bu lông, các lỗ ren, các cơ cấu truyền động, giúp kỹ sư hiểu rõ nguyên lý hoạt động và đảm bảo tính chính xác khi sản xuất, lắp ráp.
• Ngành Địa chất: Mặt cắt địa chất giúp mô tả các lớp đất, đá, các tầng địa chất dưới lòng đất, cung cấp thông tin quan trọng cho việc thiết kế móng công trình, đánh giá nền địa chất.
• Thiết kế nội thất: Giúp thể hiện cách bố trí chi tiết các hệ thống điện, nước, điều hòa, cách phân chia không gian, vị trí đặt đồ đạc, tạo nên sự tối ưu về công năng và thẩm mỹ.

Việc áp dụng đúng các loại mặt cắt phù hợp với yêu cầu kỹ thuật sẽ góp phần quan trọng vào sự thành công của một dự án, từ khâu thiết kế, thi công đến vận hành và bảo trì.

Câu hỏi thường gặp về mặt cắt là gì

Dưới đây là giải đáp một số thắc mắc phổ biến liên quan đến khái niệm và ứng dụng của mặt cắt trong bản vẽ kỹ thuật.

Mặt cắt khác hình cắt như thế nào?

Sự khác biệt chính giữa mặt cắt và hình cắt nằm ở phần vật thể được biểu diễn. Mặt cắt chỉ biểu diễn phần vật thể nằm trên mặt phẳng cắt, trong khi hình cắt biểu diễn cả phần vật thể nằm trên mặt phẳng cắt và cả phần vật thể nằm phía sau mặt phẳng cắt (phần phía sau thường được biểu diễn bằng nét gạch chấm mảnh).

Khi nào cần sử dụng mặt cắt rời?

Mặt cắt rời thường được sử dụng khi cần làm rõ chi tiết một bộ phận phức tạp hoặc một khu vực cụ thể của vật thể mà không muốn làm rối hoặc thay đổi cấu trúc của hình chiếu chính. Nó giúp bản vẽ gọn gàng, dễ đọc hơn, đặc biệt hữu ích khi xử lý các chi tiết có hình dạng đặc biệt hoặc nằm xen kẽ với các bộ phận khác.

Mặt cắt có ý nghĩa gì trong bản vẽ kỹ thuật?

Trong bản vẽ kỹ thuật, mặt cắt có ý nghĩa cực kỳ quan trọng: nó là cầu nối giữa người thiết kế và người thi công/sản xuất, cung cấp thông tin chi tiết và chính xác về cấu tạo bên trong của vật thể mà các hình chiếu thông thường không thể hiện được. Nhờ mặt cắt, các kỹ sư có thể đảm bảo độ bền, tính năng hoạt động và khả năng lắp ráp chính xác của sản phẩm hoặc công trình.

Việc hiểu rõ “mặt cắt là gì” và áp dụng đúng các quy tắc vẽ mặt cắt sẽ giúp tối ưu hóa quy trình thiết kế, thi công, giảm thiểu sai sót và nâng cao chất lượng công trình.
