Khe Lún Là Gì? Cấu Tạo, Công Dụng & Tiêu Chuẩn Thiết Kế Chuẩn Kỹ Sư

Khi công trình xây dựng ngày càng quy mô và phức tạp, việc hiểu rõ các giải pháp kỹ thuật tiên tiến là vô cùng cần thiết. Một trong những yếu tố quan trọng đảm bảo sự bền vững của công trình chính là khe lún là gì và vai trò của nó. Bài viết này sẽ đi sâu vào phân tích kỹ thuật thuật ngữ này, giúp bạn đọc hình dung rõ nét về nó.

Khe Lún Là Gì? Định Nghĩa & Vai Trò Cốt Lõi

Khe lún là gì? Hiểu một cách đơn giản, khe lún, còn gọi là mạch ngừng lún, là một khoảng hở được tạo ra trong kết cấu công trình, từ móng đến mái, với mục đích chính là phân tách các khối nhà hoặc các phần công trình có đặc điểm địa kỹ thuật, tải trọng hoặc chiều cao chênh lệch nhau. Sự xuất hiện của khe lún không phải là một khiếm khuyết trong thiết kế, mà ngược lại, đó là một giải pháp kỹ thuật mang tính chiến lược, nhằm đối phó với những biến động tiềm ẩn của nền đất và môi trường xung quanh.

Vai trò cốt lõi của khe lún bao gồm việc giảm thiểu tối đa các rủi ro về biến dạng và hư hỏng kết cấu do sự lún không đồng đều của nền đất. Khi hai khối nhà có mức độ lún khác nhau, không có khe lún sẽ tạo ra những lực cắt và mô men uốn lớn, gây nứt tường, trần, thậm chí phá hoại cấu trúc toàn diện. Khe lún tạo ra một “vùng đệm” cho phép mỗi khối nhà lún theo điều kiện nền đất riêng biệt, mà không gây ảnh hưởng tiêu cực lên khối còn lại. Ngoài ra, nó còn có tác dụng hạn chế tải trọng và phân tán ứng suất, đặc biệt quan trọng với các công trình cao tầng hoặc xây dựng trên nền đất yếu.

Cấu Tạo Chi Tiết & Nguyên Lý Kỹ Thuật Của Khe Lún

Cấu tạo của một khe lún được thiết kế để vừa đảm bảo sự tách biệt về mặt kết cấu, vừa có khả năng chống thấm và thẩm mỹ. Về cơ bản, khe lún kéo dài từ phần móng cho đến hết phần mái của công trình, tạo thành một đường cắt hoàn toàn giữa các khối. Chiều rộng của khe lún phụ thuộc vào nhiều yếu tố như: chênh lệch độ lún dự kiến, vật liệu xây dựng, chiều cao công trình và tải trọng. Thông thường, chiều rộng khe lún có thể dao động từ 20mm đến 200mm, hoặc thậm chí lớn hơn tùy theo tính toán kỹ thuật của kỹ sư kết cấu.

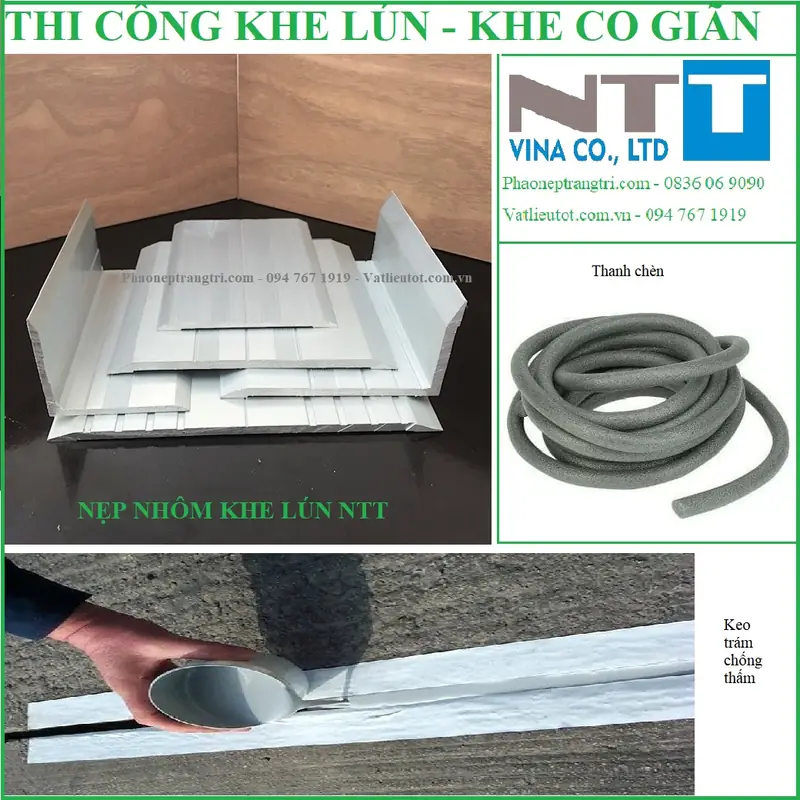

Phần quan trọng không kém trong cấu tạo khe lún là vật liệu chèn lấp. Vật liệu này có nhiệm vụ vừa lấp đầy khoảng trống để đảm bảo thẩm mỹ và ngăn chặn sự xâm nhập của bụi bẩn, nước mưa, vừa cho phép các cấu kiện công trình có thể co giãn và dịch chuyển một cách “êm ái”. Các vật liệu phổ biến được sử dụng bao gồm: xốp chèn khe, cao su non, băng trương nở (waterstop), hoặc các loại keo polyurethane chuyên dụng. Lớp vật liệu này cần có độ đàn hồi cao và khả năng chống chịu tốt với các điều kiện môi trường.

Nguyên lý kỹ thuật của khe lún dựa trên sự tách rời và giảm thiểu tương tác cưỡng bức giữa các bộ phận công trình. Khi nền đất có hiện tượng lún không đồng đều, mỗi khối nhà sẽ có một chuyển vị nhất định. Khe lún cho phép sự chuyển vị này diễn ra độc lập, không tạo ra lực xung đột giữa hai khối. Tưởng tượng hai người đi cạnh nhau trên hai con đường khác nhau, họ có thể đi với tốc độ khác nhau mà không va chạm. Khe lún hoạt động tương tự như vậy cho các bộ phận của công trình.

Bảng Thông Số Kỹ Thuật & Tiêu Chuẩn Thiết Kế

Việc xác định chính xác tiêu chuẩn khe lún và khoảng cách bố trí là yếu tố quyết định đến hiệu quả của giải pháp này. Các tiêu chuẩn kỹ thuật quốc gia (TCVN) đóng vai trò là kim chỉ nam cho các kỹ sư trong quá trình thiết kế và thi công. Dưới đây là tổng hợp các thông số và tiêu chuẩn phổ biến:

Lưu ý quan trọng: Các tiêu chuẩn như TCXD 4453:1995 và TCVN 5574:2012 đề cập đến việc tính toán tải trọng nhiệt độ và các biến dạng khác có thể xảy ra. Khoảng cách bố trí khe lún thường được quy định không quá 60m cho các công trình chiều dài lớn. Tuy nhiên, đối với nhà khung bê tông cốt thép, khoảng cách này có thể là 30-45m, còn với nhà tường gạch hoặc công trình thấp tầng là 20-25m. Quyết định cuối cùng về khoảng cách và kích thước khe lún cần dựa trên bản vẽ thiết kế kết cấu của kỹ sư chuyên nghiệp.

Phân Loại Các Dạng Khe Lún Phổ Biến Hiện Nay

Dựa trên mục đích sử dụng và đặc điểm công trình, khe lún có thể được phân loại thành một số dạng chính, mỗi loại phục vụ một nhu cầu cụ thể trong việc đảm bảo an toàn và ổn định cho kết cấu.

1. Khe Lún Giữa Các Khối Nhà Chênh Cao

Đây là trường hợp phổ biến nhất, áp dụng cho các tổ hợp công trình có sự chênh lệch lớn về chiều cao, ví dụ như giữa một tòa nhà cao tầng và một công trình thấp tầng được xây dựng liền kề. Do sự khác biệt về tải trọng và áp lực lên nền móng, mỗi khối nhà sẽ có tốc độ và mức độ lún khác nhau. Khe lún tại vị trí tiếp giáp giúp ngăn chặn hiện tượng biến dạng hoặc nứt gãy khi các khối nhà lún không đều.

2. Khe Lún Cho Công Trình Có Nền Đất Yếu hoặc Không Đồng Nhất

Khi một công trình được xây dựng trên khu vực có nền đất có sức chịu tải không đồng nhất (một bên đất yếu, một bên đất tốt hơn) hoặc có sự biến động lớn về độ ẩm, việc sử dụng khe lún là rất cần thiết. Khe lún sẽ phân chia công trình thành các phân khu có thể “tự do” lún theo đặc điểm của từng khu vực đất, từ đó tránh tình trạng công trình bị nghiêng, vênh hoặc sập đổ.

3. Khe Lún Giữa Các Khối Công Trình Có Vật Liệu Khác Nhau Hoặc Tải Trọng Khác Biệt

Ngay cả khi nền đất tương đối đồng nhất, việc sử dụng các loại vật liệu xây dựng khác nhau (ví dụ: kết cấu thép và kết cấu bê tông cốt thép) hoặc các phân khu chịu tải trọng khác nhau (như khu vực gara, khu vực văn phòng) trong cùng một công trình lớn cũng có thể dẫn đến những biến dạng khác nhau. Khe lún sẽ giúp các bộ phận này vận hành độc lập, giảm thiểu tương tác gây hại lẫn nhau.

4. Khe Lún Cho Hàng Rào Dài hoặc Công Trình Có Chiều Dài Lớn

Đối với các công trình có chiều dài vượt quá một giới hạn nhất định (thường từ 40-60m tùy loại vật liệu), việc bố trí khe lún là bắt buộc để chia nhỏ công trình, giúp phân tán lực, kiểm soát ứng suất và ngăn ngừa hiện tượng nứt hoặc hư hỏng trên toàn bộ chiều dài. Đặc biệt, các hàng rào dài cũng cần được chia thành các đoạn nhỏ hơn để giảm tải trọng tác động lên nền đất.

Quy Trình Thi Công & Tiêu Chuẩn Nghiệm Thu Chuẩn Kỹ Sư

Quy trình thi công và nghiệm thu khe lún đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các quy định kỹ thuật để đảm bảo công năng của khe lún được phát huy tối đa, đồng thời ngăn chặn nguy cơ thấm dột và các sự cố không mong muốn.

Các Bước Thi Công Chính:

1. Chuẩn bị bề mặt: Làm sạch kỹ lưỡng khu vực khe lún, loại bỏ hết bụi bẩn, dầu mỡ, xi măng thừa và các tạp chất khác. Bề mặt phải khô ráo, nhẵn phẳng. Nếu có các hư hỏng nhỏ trên bề mặt, cần được sửa chữa bằng vữa không co ngót hoặc keo epoxy phù hợp.
2. Lắp đặt vật liệu chèn khe: Tiến hành chèn các vật liệu đàn hồi như xốp chèn khe, băng cản nước PVC hoặc cao su vào giữa khe theo đúng chiều rộng thiết kế. Vật liệu cần được đặt đều, không để xê dịch hoặc chồng mép sai kỹ thuật.
3. Thi công lớp chống thấm: Phủ các lớp vật liệu chống thấm chuyên dụng như polyurethane, epoxy hoặc màng chống thấm bitum lên toàn bộ bề mặt khe và các mép tiếp giáp. Thường thi công ít nhất 2 lớp để đảm bảo độ kín nước. Chú ý thi công ở các góc và điểm nối.
4. Lắp đặt vật liệu bảo vệ: Sau khi lớp chống thấm khô hoàn toàn, tiến hành lắp đặt các vật liệu che phủ như nẹp nhôm, tấm inox hoặc lớp vữa bảo vệ. Lớp này giúp bảo vệ lớp chống thấm khỏi tác động cơ học, tia UV và các yếu tố môi trường khác.

Tiêu Chuẩn Nghiệm Thu

Quá trình nghiệm thu khe lún bao gồm nhiều khía cạnh, từ việc kiểm tra sự tuân thủ thiết kế đến chất lượng thi công:

• Kiểm tra sự liên tục và chiều rộng của khe lún theo đúng bản vẽ thiết kế.
• Kiểm tra việc sử dụng đúng loại vật liệu chèn khe và lớp chống thấm.
• Kiểm tra tính kín nước của khe lún bằng các biện pháp như phun nước hoặc kiểm tra trong điều kiện mưa.
• Đảm bảo khe lún được tách rời hoàn toàn từ móng lên mái, không có sự liên kết cứng nào ảnh hưởng đến khả năng dịch chuyển.
• Kiểm tra bề mặt hoàn thiện sau cùng của khe lún đảm bảo thẩm mỹ và an toàn.

Việc thực hiện đúng quy trình và tuân thủ các tiêu chuẩn sẽ giúp đảm bảo khe lún phát huy đúng chức năng, góp phần tạo nên một công trình vững chắc và bền bỉ với thời gian. Tham khảo các tiêu chuẩn như TCVN 11823 – 1:2017 (vật liệu chống thấm đàn hồi) và TCVN 8878:2011 (thi công chống thấm) là điều cần thiết cho kỹ sư giám sát.

Những Sai Lầm Thường Gặp & Kinh Nghiệm Xương Máu Cho Chủ Nhà

Trong quá trình thiết kế và thi công khe lún, không ít chủ nhà và cả thợ thi công thiếu kinh nghiệm đã mắc phải những sai lầm không đáng có, gây ảnh hưởng nghiêm trọng đến tuổi thọ và sự an toàn của công trình.

1. Xem Khe Lún Như Khe Co Giãn Nhiệt:

Đây là một nhầm lẫn tai hại. Khe lún và khe nhiệt có chức năng khác nhau. Khe nhiệt dùng để khắc phục sự giãn nở của vật liệu do thay đổi nhiệt độ, còn khe lún để xử lý sự lún không đồng đều của nền đất. Việc áp dụng sai chức năng sẽ làm mất tác dụng của cả hai loại khe.

2. Bỏ Qua Hoặc Thu Nhỏ Kích Thước Khe Lún:

Vì muốn tiết kiệm chi phí hoặc “cho đẹp” công trình, một số người cố tình thu nhỏ chiều rộng khe lún hoặc thậm chí bỏ qua việc tạo khe. Điều này tiềm ẩn nguy cơ rất lớn về nứt gãy khi công trình bắt đầu có dấu hiệu lún không đều, đặc biệt là với các công trình có chiều dài lớn hoặc xây trên nền đất phức tạp.

3. Thi Công Chống Thấm Sai Kỹ Thuật Hoặc Chọn Sai Vật Liệu:

Khe lún là nơi tiềm ẩn nguy cơ thấm dột cao nếu không được xử lý chống thấm cẩn thận. Việc sử dụng vật liệu không phù hợp (quá cứng, không có độ đàn hồi) hoặc thi công không đúng quy trình chống thấm (bỏ sót vị trí, lớp chống thấm không đủ dày) sẽ dẫn đến tình trạng nước thấm vào kết cấu, gây ẩm mốc, mục nát và ảnh hưởng đến khả năng chịu lực.

4. Liên Kết Cứng Tại Vị Trí Khe Lún:

Trong quá trình thi công, đôi khi thợ xây có thể vô tình hoặc cố ý tạo ra các liên kết cứng giữa hai khối nhà tại vị trí khe lún (ví dụ: gác dầm ngang qua khe, đổ bê tông liền mạch). Hành động này triệt tiêu hoàn toàn chức năng của khe lún, biến nó thành một điểm yếu dễ gây nứt gãy.

Lời Khuyên Cho Chủ Nhà:

• Luôn yêu cầu kỹ sư thiết kế kết cấu tính toán và thể hiện rõ ràng vị trí, kích thước, vật liệu của khe lún trên bản vẽ.
• Tuyệt đối không tự ý thay đổi hoặc bỏ qua khe lún mà không có sự tư vấn của chuyên gia.
• Giám sát chặt chẽ quá trình thi công, đặc biệt là các công đoạn chèn vật liệu và chống thấm tại vị trí khe lún.
• Tham khảo ý kiến của các đơn vị tư vấn hoặc nhà thầu uy tín để đảm bảo công trình được xây dựng đúng kỹ thuật.

Câu Hỏi Thường Gặp Về Khe Lún

Dưới đây là giải đáp chi tiết cho những thắc mắc phổ biến nhất của gia chủ khi tìm hiểu về vấn đề này:

Khe lún khác khe nhiệt như thế nào?

Sự khác biệt cơ bản nhất là mục đích sử dụng. Khe lún được tạo ra để tách biệt các khối công trình có độ lún khác nhau hoặc chịu tải trọng khác nhau, ngăn ngừa hư hỏng do biến dạng nền đất. Còn khe nhiệt được tạo ra để cho phép vật liệu của công trình (chủ yếu là bê tông) giãn nở hoặc co lại do thay đổi nhiệt độ mà không gây nứt vỡ.

Khi nào cần thiết phải sử dụng khe lún?

Cần sử dụng khe lún trong các trường hợp sau: công trình có nhiều khối nhà với chiều cao hoặc tải trọng chênh lệch lớn; xây dựng trên nền đất có sức chịu tải không đồng nhất hoặc yếu; công trình có chiều dài quá lớn (thường trên 60m); hoặc khi có sự thay đổi lớn về kết cấu, vật liệu trong cùng một công trình lớn.

Ai là người chịu trách nhiệm thiết kế và thi công khe lún?

Thiết kế khe lún thuộc trách nhiệm của kỹ sư kết cấu và kỹ sư địa kỹ thuật, dựa trên các phân tích về tải trọng, địa chất và điều kiện môi trường. Còn thi công khe lún là trách nhiệm của nhà thầu xây dựng, dưới sự giám sát của tư vấn giám sát và kỹ sư hiện trường, đảm bảo tuân thủ đúng bản vẽ thiết kế và các tiêu chuẩn kỹ thuật.
