Hộp Gen Là Gì? Tiêu Chuẩn Kỹ Thuật Và Cách Lắp Đặt Chuẩn

Trong mỗi công trình xây dựng, việc ẩn đi hệ thống đường ống cấp thoát nước và dây điện âm tường không chỉ mang lại vẻ đẹp thẩm mỹ mà còn đảm bảo an toàn và sự bền vững theo thời gian. Đó là lý do vì sao hộp gen là gì và vai trò của nó trong xây dựng ngày càng được quan tâm. Một hộp gen được thiết kế và thi công đúng tiêu chuẩn sẽ giải quyết triệt để các vấn đề kỹ thuật liên quan, mang lại sự an tâm cho gia chủ.

1. Hộp Gen Là Gì? Định Nghĩa Và Vai Trò Cốt Lõi

Hộp gen là gì? Hộp gen, còn được biết đến với các tên gọi khác như hộp kỹ thuật hay hộp gain, là một cấu trúc được xây dựng âm vào trong tường hoặc sàn nhà nhằm mục đích chứa đựng, bảo vệ và tạo điều kiện thuận lợi cho việc kiểm tra, bảo trì các hệ thống kỹ thuật của tòa nhà. Các hệ thống này bao gồm chủ yếu là hệ thống cấp thoát nước, hệ thống điện, hệ thống điều hòa không khí (HVAC), và đôi khi cả hệ thống gas.

Vai trò cốt lõi của hộp gen trong xây dựng là:

• Bảo vệ hệ thống kỹ thuật: Hộp gen che chắn các đường ống và dây điện khỏi các tác động cơ học, hóa học từ môi trường bên ngoài, cũng như tránh sự xâm nhập của côn trùng như mối, mọt, giúp kéo dài tuổi thọ của hệ thống.
• Đảm bảo thẩm mỹ: Bằng cách giấu đi các đường ống và dây điện rườm rà, hộp gen giúp không gian sống trở nên gọn gàng, tinh tế và tăng tính thẩm mỹ cho ngôi nhà.
• Thuận tiện cho việc sửa chữa và bảo trì: Thiết kế của hộp gen cho phép các kỹ thuật viên dễ dàng tiếp cận hệ thống bên trong khi cần kiểm tra, sửa chữa hoặc nâng cấp mà không làm ảnh hưởng lớn đến cấu trúc tổng thể của công trình hay sinh hoạt của người sử dụng.
• Cố định và ngăn ngừa rung lắc: Hộp gen giúp cố định các đường ống và dây điện, hạn chế tối đa tình trạng rung lắc, va đập do các tác động bên ngoài như khoan, đục tường, từ đó giảm thiểu nguy cơ hư hỏng.

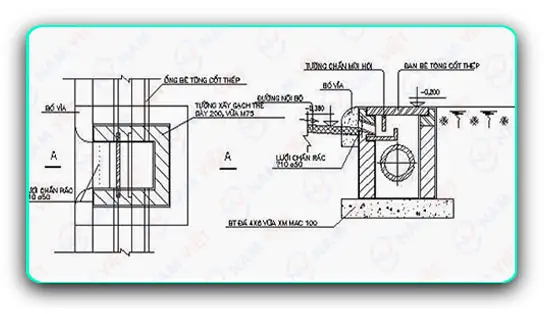

2. Cấu Tạo Chi Tiết Và Nguyên Lý Kỹ Thuật Của Hộp Gen

Cấu tạo của hộp gen có thể đa dạng tùy thuộc vào phương pháp thi công và vật liệu sử dụng. Tuy nhiên, về cơ bản, hộp gen bao gồm phần khung bao và hệ thống bên trong.

Cấu tạo truyền thống:

• Vật liệu: Thường được xây dựng bằng gạch và hồ vữa, hoặc đổ bê tông cốt thép theo khuôn định sẵn.
• Nguyên lý: Các viên gạch hoặc ván khuôn được xếp/lắp ghép tạo thành một khoang rỗng âm vào tường, có bố trí sẵn các lỗ chờ cho việc đi đường ống và dây điện. Sau khi hoàn thành thi công hệ thống kỹ thuật bên trong, bề mặt hộp gen sẽ được trát vữa và hoàn thiện để che lấp.
• Ưu điểm: Chi phí vật liệu có thể thấp hơn nếu sử dụng vật liệu sẵn có tại công trường.
• Nhược điểm: Tốn nhiều thời gian thi công, nhân công, yêu cầu kỹ thuật cao để đảm bảo độ chính xác và khả năng chống thấm. Khó điều chỉnh hoặc mở rộng khi cần.

Cấu tạo hiện đại (hộp gen GRC đúc sẵn):

• Vật liệu: Sử dụng hỗn hợp bê tông cốt sợi thủy tinh tráng kiềm (GRC – Glass Reinforced Concrete), có thêm các chất phụ gia hóa dẻo. Vật liệu này có độ bền cao, chống chịu hóa chất và thời tiết tốt.
• Nguyên lý: Hộp gen được sản xuất theo khuôn mẫu tại nhà máy với độ chính xác cao về kích thước và hình dạng. Sau đó được vận chuyển đến công trình và lắp ghép vào vị trí đã được chuẩn bị sẵn.
• Ưu điểm: Thi công nhanh chóng, đảm bảo độ chính xác cao, bề mặt láng mịn, chịu lực tốt, chống thấm hiệu quả, và có thể thiết kế linh hoạt theo yêu cầu.
• Nhược điểm: Chi phí ban đầu có thể cao hơn so với phương pháp truyền thống, cần đơn vị sản xuất uy tín.

Nguyên lý kỹ thuật chung: Dù là loại nào, nguyên lý cơ bản của hộp gen là tạo ra một không gian kín hoặc bán kín, bảo vệ các thành phần kỹ thuật khỏi các tác động không mong muốn. Đồng thời, thiết kế cần đảm bảo khả năng tiếp cận dễ dàng và thông thoáng nhất định để tránh tích tụ hơi ẩm, phát sinh nấm mốc.

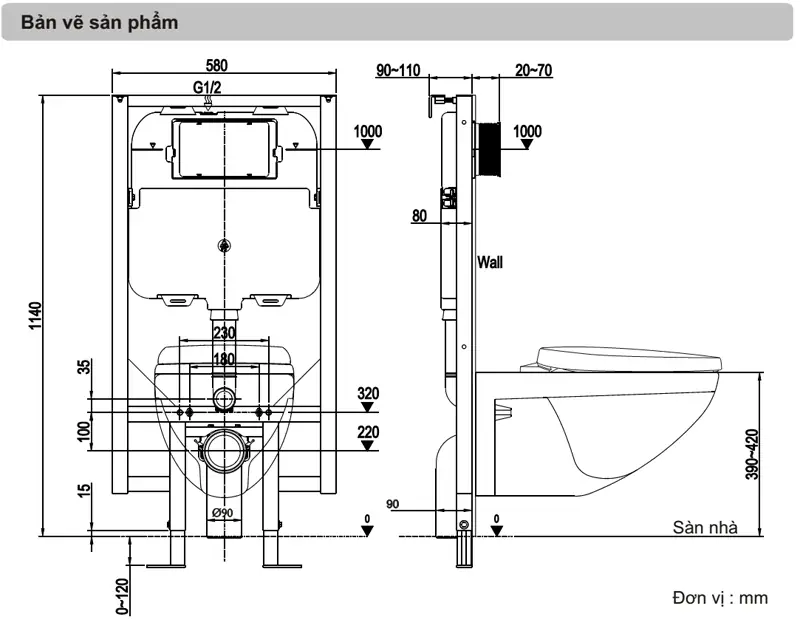

3. Bảng Thông Số Kỹ Thuật & Tiêu Chuẩn Thiết Kế Hộp Gen

Việc xác định kích thước hộp gen là một yếu tố cực kỳ quan trọng, phụ thuộc hoàn toàn vào số lượng, loại đường ống và dây điện cần bố trí bên trong. Dưới đây là các tiêu chuẩn và gợi ý kích thước dựa trên các loại ống phổ biến trong xây dựng dân dụng.

Tiêu chuẩn kích thước các loại ống

Để tính toán kích thước hộp gen, trước hết cần nắm rõ đường kính của các loại ống thường gặp:

• Ống cấp nước nóng/lạnh lên bồn nước trên mái: PPR ∅25 (hoặc uPVC ∅27).
• Ống cấp nước nóng xuống các tầng bên trong: PPR ∅20 (hoặc uPVC ∅21).
• Ống cấp nước từ bồn nước trên mái xuống các tầng: PPR∅32 (hoặc uPVC ∅34).
• Ống thoát nước thải từ phễu thu nước trên sàn và từ lavabo: PVC ∅60.
• Ống thoát nước từ bồn cầu: PVC ∅114.
• Ống thoát nước mưa: PVC ∅90 (hoặc PVC ∅114).
• Ống thoát hơi của hầm tự hoại, ống thoát xí, ống thoát nước thải: PVC ∅42.
• Ngoài ra có thể bao gồm ống thông hơi phòng vệ sinh, ống gas, cáp mạng, cáp truyền hình…

Yêu cầu về kích thước hộp gen

Kích thước cuối cùng của hộp gen phải đủ rộng rãi để chứa tất cả các loại ống và dây cáp này mà không gây chật chội, biến dạng hoặc cản trở luồng khí. Yêu cầu về kích thước hộp gen cần tuân thủ các nguyên tắc sau:

• Khoảng trống kỹ thuật: Đảm bảo có đủ khoảng không gian giữa các đường ống với nhau và giữa đường ống với thành hộp gen. Khoảng trống này giúp dễ dàng thi công, lắp đặt, sửa chữa và ngăn ngừa sự truyền nhiệt, rung động. Thông thường, nên có khoảng cách tối thiểu từ 2-5 cm giữa các đường ống và khoảng 5-10 cm giữa các bó dây điện.
• Độ sâu: Độ sâu của hộp gen cần đủ để chứa các đường ống có đường kính lớn nhất (ví dụ ống thoát bồn cầu ∅114) mà vẫn còn không gian để đi kèm các ống nhỏ hơn hoặc dây cáp.
• Chiều rộng: Chiều rộng phụ thuộc vào số lượng đường ống đi ngang hoặc bó dây điện cần bố trí.
• Chiều cao: Chiều cao cần đủ để chứa tất cả các tầng ống hoặc bó dây theo phương thẳng đứng.
• Khả năng tiếp cận: Hộp gen cần có nắp hoặc cửa ra vào thuận tiện cho việc kiểm tra và bảo trì, với kích thước đủ lớn để công cụ có thể tiếp cận.

Kích thước cụ thể sẽ được tính toán dựa trên bản vẽ thiết kế chi tiết của từng công trình, tuy nhiên, có thể tham khảo một số kích thước hộp gen phổ biến như: 400x600mm, 600x800mm, 800x1000mm hoặc thậm chí lớn hơn tùy theo nhu cầu.

4. Phân Loại Các Dạng Hộp Gen Phổ Biến Hiện Nay

Hiện nay, trên thị trường có một số loại hộp gen chính, được phân loại chủ yếu dựa trên vật liệu và phương pháp thi công. Việc lựa chọn loại nào phụ thuộc vào ngân sách, yêu cầu kỹ thuật và thời gian thi công của công trình.

• Hộp gen xây gạch/bê tông truyền thống: Đây là phương pháp phổ biến từ lâu đời, được xây trực tiếp tại công trường bằng vật liệu sẵn có như gạch, cát, xi măng. Ưu điểm là chi phí vật tư có thể ban đầu thấp hơn, dễ dàng thi công tại chỗ nếu không có yêu cầu quá khắt khe về thẩm mỹ và độ chính xác cao. Tuy nhiên, nhược điểm lớn là tốn thời gian, công sức, khó đảm bảo độ phẳng, kín và khả năng chống thấm. Ngày nay, ít công trình hiện đại sử dụng phương pháp này cho các hạng mục quan trọng.
• Hộp gen GRC (Glass Reinforced Concrete): Như đã đề cập ở phần cấu tạo, hộp gen GRC được đúc sẵn từ nhà máy với công nghệ hiện đại. Loại này có độ bền cơ học cao, chịu được môi trường khắc nghiệt, chống thấm tốt, bề mặt láng mịn và có thể tạo hình linh hoạt theo yêu cầu thiết kế. Tốc độ thi công nhanh chóng khi đưa ra công trường. Đây là lựa chọn tối ưu cho các công trình yêu cầu chất lượng cao và tính thẩm mỹ.
• Hộp gen thép/tôn: Dùng trong các công trình công nghiệp hoặc những nơi yêu cầu khả năng chống cháy, chịu lực cao. Loại này thường được chế tạo từ thép tấm hoặc tôn mạ kẽm, có thể được sơn phủ chống gỉ. Hộp gen thép cung cấp khả năng bảo vệ tốt và dễ dàng lắp đặt, nhưng có thể không mang lại tính thẩm mỹ cao cho không gian dân dụng.
• Hộp gen nhựa composite: Là một giải pháp thay thế nhẹ nhàng, chống ăn mòn tốt. Phù hợp với các công trình có yêu cầu không quá khắt khe về chịu lực hay chống cháy. Ưu điểm là giá thành phải chăng, dễ dàng lắp đặt, chống ẩm và không bị ăn mòn.

5. Quy Trình Thi Công & Tiêu Chuẩn Nghiệm Thu Chuẩn Kỹ Sư

Việc lắp đặt hộp gen đòi hỏi sự chính xác và tuân thủ các quy trình kỹ thuật nghiêm ngặt để đảm bảo hiệu quả và độ bền cho công trình. Một quy trình thi công chuẩn bao gồm các bước sau:

1. Khảo sát và Lập bản vẽ chi tiết:
   • Thu thập thông tin về toàn bộ hệ thống đường ống (cấp, thoát nước), dây điện, cáp tín hiệu cần bố trí.
   • Xác định vị trí lắp đặt hộp gen dựa trên bản vẽ kiến trúc, mặt bằng MEP (Mechanical, Electrical, Plumbing) và các yếu tố thuận tiện cho việc sửa chữa, bảo trì sau này.
   • Lập bản vẽ chi tiết cho hộp gen, bao gồm kích thước, vật liệu, cấu trúc khung và bố trí các đầu chờ.
2. Chuẩn bị vật liệu và định vị:
   • Dựa trên bản vẽ, tiến hành mua sắm hoặc sản xuất (đối với hộp gen GRC, thép) các cấu kiện cần thiết với chất lượng đảm bảo.
   • Tại công trường, đánh dấu chính xác vị trí và phạm vi lắp đặt hộp gen theo bản vẽ. Đảm bảo vuông góc, thẳng hàng.
3. Thi công phần khung/vỏ hộp gen:
   • Đối với hộp gen xây gạch/bê tông: Tiến hành xây hoặc đổ bê tông theo đúng khuôn mẫu, đảm bảo tường hộp gen kín khít, không có khe hở lớn.
   • Đối với hộp gen GRC: Lắp ghép các module đúc sẵn vào vị trí đã định vị. Sử dụng các vật tư kết nối chuyên dụng để đảm bảo sự chắc chắn và kín khít giữa các module và với tường/sàn.
   • Đối với hộp gen thép/tôn: Hàn nối hoặc bắt vít các tấm thép/tôn tạo thành khung và vỏ hộp gen theo bản vẽ.
4. Lắp đặt hệ thống kỹ thuật bên trong:
   • Tiến hành đi đường ống cấp thoát nước, dây điện, cáp tín hiệu vào bên trong hộp gen theo đúng sơ đồ thiết kế.
   • Sử dụng các phụ kiện, kẹp đỡ, giá đỡ chuyên dụng để cố định chắc chắn từng đường ống, bó dây, tránh xê dịch trong quá trình sử dụng.
   • Kiểm tra độ dốc, góc uốn của đường ống theo yêu cầu kỹ thuật.
   • Đảm bảo khoảng cách an toàn giữa các loại ống (đặc biệt là ống nước nóng và dây điện) và giữa ống với thành hộp.
5. Hoàn thiện bề mặt hộp gen:
   • Sau khi hoàn tất việc lắp đặt hệ thống kỹ thuật, tiến hành trát vữa, bả, sơn hoặc lắp đặt mặt nắp cho hộp gen để tạo bề mặt hoàn thiện.
   • Kiểm tra lại các điểm kết nối, đảm bảo độ kín, chống thấm và thẩm mỹ.
6. Nghiệm thu:
   • Kiểm tra toàn bộ hộp gen và hệ thống bên trong theo bản vẽ thiết kế và các tiêu chuẩn kỹ thuật hiện hành.
   • Tiến hành thử áp lực cho hệ thống cấp thoát nước để phát hiện rò rỉ.
   • Kiểm tra cách điện cho hệ thống điện.
   • Kiểm tra các phụ kiện, nắp đậy, đảm bảo dễ dàng tiếp cận khi cần thiết.
   • Lập biên bản nghiệm thu công trình sau khi đạt yêu cầu.

6. Những Sai Lầm Thường Gặp Và Kinh Nghiệm Xương Máu

Trong quá trình thi công và sử dụng hộp gen, có không ít sai lầm thường gặp có thể gây ảnh hưởng nghiêm trọng đến chất lượng công trình và cuộc sống của người sử dụng. Dưới đây là những kinh nghiệm “xương máu” để tránh các rủi ro:

• Thiết kế kích thước không đủ: Đây là sai lầm phổ biến nhất. Khi thi công, thợ thường chỉ ước lượng hoặc bóc tách không đủ số lượng, kích thước đường ống cần thiết. Kết quả là hộp gen bị quá tải, chật chội, gây áp lực lên đường ống, khó sửa chữa và có thể dẫn đến hư hỏng hệ thống bên trong.
• Bỏ qua yêu cầu chống thấm: Hộp gen thường nằm âm trong tường, nếu không được chống thấm kỹ lưỡng, hơi ẩm từ nhà vệ sinh, nhà tắm có thể ngấm vào gây thấm dột ra bên ngoài, ảnh hưởng kết cấu và thẩm mỹ, đồng thời tạo môi trường cho nấm mốc phát triển.
• Thiếu hoặc sai vị trí nắp/cửa tiếp cận: Thiết kế hộp gen nhưng quên làm nắp hoặc làm nắp quá nhỏ, quá khó tiếp cận khiến việc sửa chữa, bảo trì sau này trở nên cực kỳ bất tiện, tốn kém, thậm chí phải đục tường.
• Bố trí đường ống không khoa học: Việc để các đường ống va chạm, chồng chéo lên nhau hoặc bố trí dây điện quá sát đường ống nước nóng có thể gây nguy hiểm và làm giảm tuổi thọ của cả hai. Cần phân tách rõ ràng, tạo khoảng cách an toàn.
• Không để khoảng trống thông gió: Một số hộp gen được thiết kế kín mít mà không có bất kỳ lỗ thông hơi nào. Điều này khiến hơi ẩm dễ tích tụ bên trong, gây mùi khó chịu, nấm mốc và ảnh hưởng đến vật liệu đường ống, dây điện.
• Lắp đặt sai vị trí: Lắp đặt hộp gen ở những nơi khó thấy, khó tiếp cận nhưng lại có rủi ro rò rỉ cao như sát mép cửa sổ, cửa ban công hoặc những khu vực thường xuyên ẩm ướt mà không có biện pháp chống thấm hiệu quả.
• Sử dụng vật liệu kém chất lượng: Sử dụng vật liệu kém bền, dễ bị ăn mòn hoặc không đáp ứng tiêu chuẩn cho đường ống và hộp gen có thể dẫn đến tình trạng rò rỉ, nứt vỡ sớm.
• Tự ý thi công khi không có chuyên môn: Việc lắp đặt hộp gen yêu cầu kiến thức kỹ thuật nhất định. Tự ý thi công mà không hiểu rõ quy trình có thể dẫn đến những sai sót nghiêm trọng, khó khắc phục.

Kinh nghiệm cho gia chủ: Luôn yêu cầu đơn vị thi công cung cấp bản vẽ chi tiết hệ thống kỹ thuật và hộp gen, tham gia giám sát quá trình thi công, đặc biệt là giai đoạn lắp đặt đường ống và hoàn thiện chống thấm. Lựa chọn nhà thầu uy tín và yêu cầu cam kết về bảo hành là điều cần thiết.

7. Câu Hỏi Thường Gặp Về Hộp Gen Là Gì

Dưới đây là giải đáp chi tiết cho những thắc mắc phổ biến nhất của gia chủ khi tìm hiểu về vấn đề này:

Hộp gen có bắt buộc phải lắp đặt không?

Theo các quy chuẩn xây dựng hiện hành, hộp gen không phải là hạng mục bắt buộc phải có ở mọi công trình, tuy nhiên, việc lắp đặt hộp gen được khuyến khích mạnh mẽ, đặc biệt là ở các công trình nhà ở, chung cư cao tầng. Nó mang lại nhiều lợi ích thiết thực về mặt kỹ thuật, thẩm mỹ và bảo trì, giúp đảm bảo sự vận hành ổn định, an toàn và lâu dài của các hệ thống kỹ thuật trong nhà.

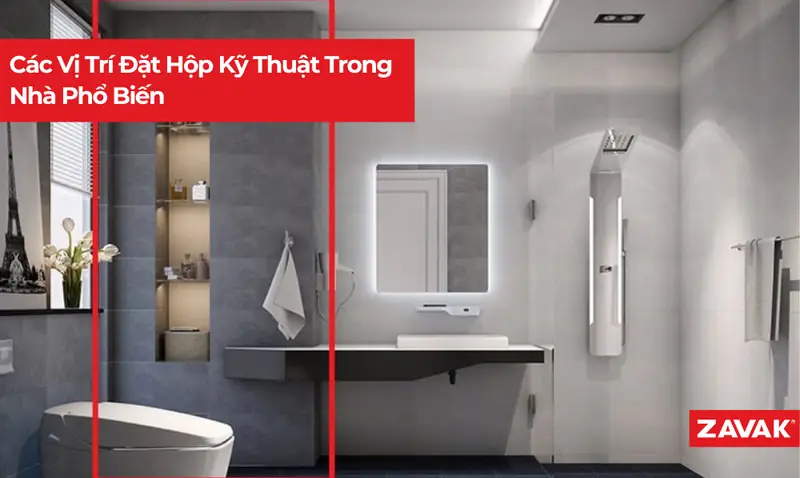

Lắp đặt hộp gen ở đâu là tối ưu?

Vị trí lắp đặt tối ưu nhất cho hộp gen là những nơi kín đáo, ít bị ảnh hưởng bởi các tác động trực tiếp nhưng vẫn đảm bảo sự dễ dàng tiếp cận khi cần thiết. Các vị trí thường được ưu tiên bao gồm: sau phòng vệ sinh, trong nhà tắm (có biện pháp chống thấm tốt), khu vực giặt là, góc nhà, hoặc những nơi tập trung nhiều hệ thống kỹ thuật (ví dụ: gần phòng điều khiển trung tâm).

Lưu ý quan trọng khi sử dụng hộp gen?

Khi sử dụng hộp gen, gia chủ cần lưu ý các điểm sau: giữ cho khu vực xung quanh hộp gen khô ráo, thông thoáng; không sử dụng các vật nhọn để cạy mở nắp hộp; định kỳ kiểm tra tình trạng hộp gen, phát hiện sớm các dấu hiệu ẩm ướt hoặc hư hỏng để liên hệ đơn vị thi công xử lý kịp thời; không cố gắng tự sửa chữa nếu không có chuyên môn.
