Trong các công trình hiện đại, giếng thang máy đóng vai trò không thể thiếu, giúp con người di chuyển hiệu quả và an toàn giữa các tầng lầu. Nhưng liệu bạn đã thực sự hiểu giếng thang là gì, cấu tạo và tầm quan trọng của nó ra sao? Việc tìm hiểu kỹ lưỡng sẽ giúp bạn đưa ra những quyết định đúng đắn trong thiết kế, thi công và bảo trì, đảm bảo sự vận hành bền bỉ cho thang máy.
Tóm tắt nội dung
Giếng thang máy là không gian kiến trúc được thiết kế để bao bọc và dẫn hướng cabin thang máy di chuyển. Chức năng cốt lõi của giếng thang là đảm bảo an toàn, ổn định cho hoạt động của thang máy, đồng thời bảo vệ các bộ phận cơ khí quan trọng. Việc lựa chọn cấu tạo và tuân thủ tiêu chuẩn thi công giếng thang đóng vai trò then chốt cho độ bền, hiệu suất và tuổi thọ của toàn bộ hệ thống thang máy trong công trình xây dựng.

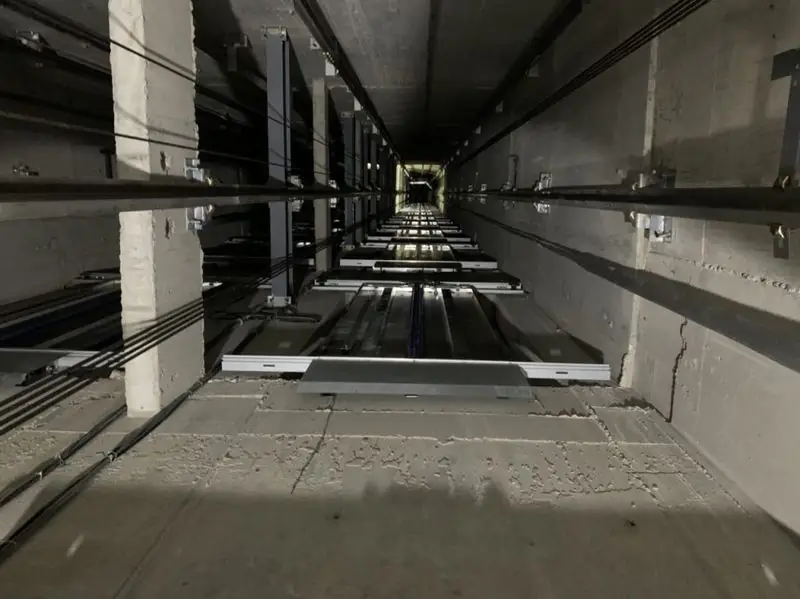

Giếng Thang Máy Là Gì?
Giếng thang máy, hay còn gọi là trục thang máy, là một khoảng không gian hình trụ hoặc chữ nhật theo phương thẳng đứng, được giới hạn bởi các vách bao quanh, mặt đáy (hố pit) và trần của nó. Đây là khu vực cốt lõi mà cabin thang máy và đối trọng di chuyển theo một đường dẫn hướng cố định. Nói một cách đơn giản, giếng thang máy chính là “ngôi nhà” bảo vệ và định hướng cho hoạt động di chuyển lên xuống của thang máy, đảm bảo mọi quá trình diễn ra an toàn và trơn tru.
Vai trò của giếng thang máy vô cùng quan trọng, nó không chỉ là nơi chứa các bộ phận chính của thang máy như cabin, đối trọng, ray dẫn hướng, hệ thống cáp kéo, mà còn đóng vai trò bảo vệ chúng khỏi các tác động bên ngoài. Bên cạnh đó, việc thiết kế giếng thang hợp lý còn ảnh hưởng trực tiếp đến hiệu quả sử dụng năng lượng, mức độ tiếng ồn và thẩm mỹ tổng thể của công trình.
Cấu tạo và vai trò quan trọng của giếng thang
Cấu tạo của một giếng thang máy bao gồm nhiều bộ phận liên kết với nhau để tạo nên một hệ thống hoạt động đồng bộ. Về cơ bản, chúng bao gồm:
- Vách giếng thang: Là các bức tường bao quanh, có thể được xây dựng bằng bê tông cốt thép, cột bê tông kết hợp tường gạch, hoặc khung thép lắp kính. Vách giếng có nhiệm vụ tạo hình, đảm bảo an toàn và cách âm, cách nhiệt.
- Ray dẫn hướng: Được gắn chắc chắn dọc theo chiều cao của giếng thang, có nhiệm vụ định hướng cho cabin và đối trọng di chuyển theo một đường thẳng, ổn định, hạn chế tối đa rung lắc.
- Hố pit: Phần không gian âm dưới cùng của giếng thang, nơi cabin thang máy có thể hạ xuống khi ở tầng thấp nhất. Hố pit thường chứa các bộ phận giảm chấn (buffer), giúp hấp thụ lực khi thang dừng đột ngột, đồng thời là nơi chứa các thiết bị an toàn khác. Hố pit cần được chống thấm kỹ lưỡng để ngăn nước xâm nhập.

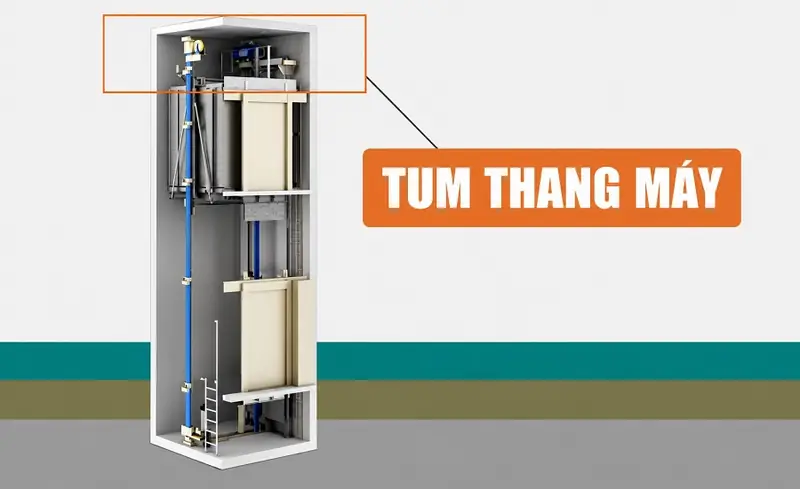

- Phần đỉnh giếng thang (Headroom): Khu vực phía trên cùng của giếng thang, nơi đặt các thiết bị như máy kéo (đối với thang máy có phòng máy), puly, tủ điện điều khiển và các công tắc giới hạn hành trình. Đối với thang máy không phòng máy, các thiết bị này có thể được tích hợp trong giếng thang hoặc đặt gọn gàng phía trên.
- Cửa tầng: Là lối ra vào cabin thang máy tại mỗi tầng, được thiết kế để kết nối không gian bên trong giếng thang với không gian tầng lầu.
Vai trò của giếng thang máy là vô cùng đa dạng và quan trọng: Đảm bảo an toàn: Giếng thang được thiết kế theo tiêu chuẩn kỹ thuật nghiêm ngặt, với kết cấu vững chắc, giúp ngăn ngừa các rủi ro như thang rơi tự do hay va chạm mạnh. Dẫn hướng di chuyển: Ray dẫn hướng bên trong giếng đảm bảo cabin và đối trọng di chuyển theo đúng quỹ đạo, ổn định và mượt mà. Bảo vệ thiết bị: Giếng thang như một lớp áo giáp bảo vệ các bộ phận nhạy cảm của thang máy khỏi bụi bẩn, ẩm mốc, và các tác động vật lý khác. Tối ưu hóa không gian: Giếng thang được thiết kế để sử dụng không gian hiệu quả, đồng thời có thể tích hợp thêm các yếu tố thẩm mỹ cho công trình. Thuận tiện bảo trì: Thiết kế hợp lý của giếng thang giúp kỹ thuật viên dễ dàng tiếp cận, kiểm tra, bảo dưỡng và sửa chữa các bộ phận của thang máy.
Các loại giếng thang máy phổ biến
Tùy thuộc vào yêu cầu kiến trúc, ngân sách và loại hình thang máy, có nhiều phương án xây dựng giếng thang khác nhau. Dưới đây là các loại phổ biến nhất:
Giếng thang bê tông cốt thép
Đây là phương án truyền thống, được ứng dụng rộng rãi trong các tòa nhà chung cư, cao ốc văn phòng và các công trình yêu cầu độ vững chắc cao. Giếng thang bê tông cốt thép được xây dựng liền khối với kết cấu chính của tòa nhà, mang lại độ bền vượt trội, khả năng chịu tải nặng và khả năng chống cháy tốt. Bề mặt nhẵn của bê tông cũng giúp việc lắp đặt và bảo trì thang máy diễn ra thuận tiện hơn.

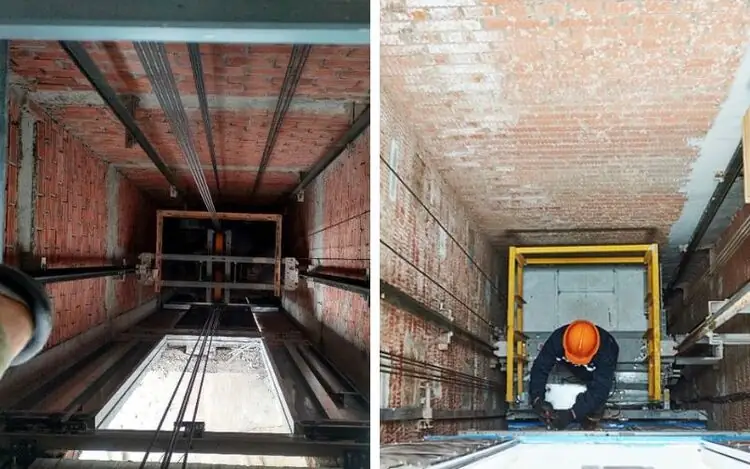

Giếng thang cột bê tông, tường gạch
Giải pháp này kết hợp cột bê tông chịu lực với các bức tường gạch bao quanh, tạo nên một kết cấu vững chắc nhưng linh hoạt hơn so với bê tông cốt thép nguyên khối. Chi phí xây dựng thường thấp hơn, quy trình thi công đơn giản hơn, và dễ dàng điều chỉnh kích thước hơn. Phương án này phổ biến cho các tòa nhà dân dụng, nhà phố hoặc các công trình cải tạo.
Giếng thang khung thép (kính cường lực)
Với xu hướng kiến trúc hiện đại, giếng thang khung thép kết hợp vách kính cường lực đang ngày càng được ưa chuộng, đặc biệt trong các biệt thự, nhà phố hoặc các công trình yêu cầu tính thẩm mỹ cao. Khung thép chịu lực tốt, trọng lượng nhẹ, dễ dàng lắp đặt và tháo dỡ. Vách kính cường lực mang lại cảm giác không gian rộng rãi, thông thoáng, ánh sáng tự nhiên tràn ngập. Phương án này mang đến vẻ ngoài sang trọng, tinh tế và hiện đại cho công trình.

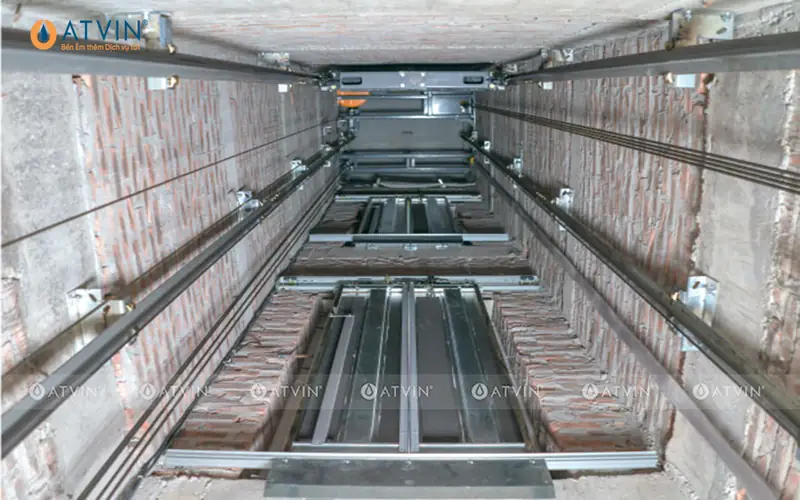

Tiêu chuẩn thi công giếng thang máy
Việc thi công giếng thang máy đòi hỏi tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật nhằm đảm bảo an toàn và hiệu quả hoạt động. Một số tiêu chuẩn quan trọng bao gồm:
- Độ vuông góc và thẳng đứng: Giếng thang phải được xây dựng với độ vuông góc và thẳng đứng tuyệt đối theo tiêu chuẩn TCVN 6395:2008 (hoặc các tiêu chuẩn tương đương), đảm bảo ray dẫn hướng lắp đặt chính xác, tránh rung lắc và mài mòn. Sai số cho phép thường rất nhỏ, chỉ vài milimet trên toàn bộ chiều cao giếng.
- Kết cấu chịu lực: Tải trọng của cabin, đối trọng, ray dẫn hướng, và các thiết bị khác phải được tính toán kỹ lưỡng, đảm bảo kết cấu giếng thang đủ khả năng chịu lực theo thiết kế. Đối với thang máy có phòng máy, kết cấu sàn phòng máy phải chịu được tải trọng của máy kéo và các thiết bị phụ trợ.
- Độ kín và chống thấm: Hố pit cần được chống thấm kỹ lưỡng theo TCVN 6451:2012 để ngăn ngừa nước ngấm vào làm hỏng các thiết bị điện tử, cơ khí và ảnh hưởng đến tuổi thọ công trình.
- Kích thước và khoảng cách an toàn: Các kích thước thông thủy, khoảng cách từ cabin đến vách giếng, khoảng cách từ đối trọng đến vách giếng, khoảng cách an toàn phía trên và dưới cabin phải tuân thủ nghiêm ngặt theo khuyến cáo của nhà sản xuất thang máy và tiêu chuẩn TCVN. Ví dụ, khoảng cách an toàn giữa cabin và vách giếng thường tối thiểu 50mm đối với giếng kín và lớn hơn đối với giếng hở.
- Thông gió: Giếng thang cần có hệ thống thông gió phù hợp để đảm bảo không khí lưu thông, tránh tình trạng ẩm mốc và quá nóng cho các thiết bị, đặc biệt là các động cơ.
- Hệ thống cứu hộ: Thiết kế giếng thang cũng cần tính đến các phương án an toàn và cứu hộ trong trường hợp khẩn cấp, bao gồm cả việc tiếp cận các bộ phận an toàn như giảm chấn và hệ thống phanh khẩn cấp.
Việc lựa chọn vật liệu, quy trình thi công và kiểm tra nghiệm thu phải tuân thủ chặt chẽ theo bản vẽ thiết kế đã được phê duyệt và các quy định của pháp luật về xây dựng. Sử dụng các đơn vị thi công uy tín, có chuyên môn cao là yếu tố then chốt để đảm bảo chất lượng công trình.
Câu hỏi thường gặp về giếng thang là gì
Dưới đây là giải đáp chi tiết cho những thắc mắc phổ biến nhất của gia chủ khi tìm hiểu về vấn đề này:
Hố pit của giếng thang máy có chức năng gì?
Hố pit là phần không gian nằm dưới cùng của giếng thang máy. Chức năng chính của nó là tạo không gian cho các bộ phận quan trọng như bộ giảm chấn (buffer), giúp hấp thụ lực và làm dừng cabin một cách êm ái khi di chuyển xuống đáy giếng. Hố pit còn có thể chứa các thiết bị an toàn khác và cần được chống thấm tốt để bảo vệ các bộ phận cơ khí.
Sự khác biệt giữa giếng thang có phòng máy và không phòng máy?
Sự khác biệt cốt lõi nằm ở vị trí đặt máy kéo (motor). Giếng thang có phòng máy ( máy kéo đặt phía trên) thường đòi hỏi một không gian riêng biệt, thường là trên đỉnh giếng thang, để chứa động cơ và tủ điện. Ngược lại, giếng thang không phòng máy (thang máy không phòng máy) có động cơ và các thiết bị điều khiển được tích hợp gọn gàng vào bên trong giếng thang hoặc phía trên đỉnh, giúp tiết kiệm diện tích và giảm yêu cầu về không gian kiến trúc.
Vật liệu phổ biến nhất để xây dựng giếng thang máy là gì?
Vật liệu phổ biến nhất hiện nay là bê tông cốt thép, do ưu điểm về độ bền, khả năng chịu lực và chống cháy vượt trội. Ngoài ra, các phương án như cột bê tông kết hợp tường gạch và khung thép vách kính cường lực cũng được sử dụng rộng rãi tùy thuộc vào yêu cầu về chi phí, thẩm mỹ và kết cấu của công trình.
