Khi tìm hiểu về kết cấu móng nhà, thuật ngữ “đài móng” xuất hiện khá phổ biến nhưng không phải ai cũng nắm rõ bản chất cũng như vai trò của nó. Thực tế, đài móng là một bộ phận không thể thiếu trong nhiều hệ thống móng hiện đại, đặc biệt là các công trình có yêu cầu kỹ thuật cao hoặc xây dựng trên nền địa chất phức tạp. Việc hiểu rõ đài móng là gì sẽ giúp bạn đánh giá đúng hơn về chất lượng và sự an toàn của công trình.
Tóm tắt nội dung
Đài móng là một cấu kiện bê tông cốt thép nằm phía trên hệ thống cọc, có chức năng liên kết các cọc lại với nhau và phân bổ đều tải trọng từ công trình xuống các cọc. Vai trò chính của đài móng là đảm bảo sự ổn định, chống lún, nghiêng đổ cho công trình, đặc biệt khi xây dựng trên nền đất yếu hoặc chịu tải trọng lớn. Cấu tạo, kích thước và loại đài móng được lựa chọn dựa trên địa chất, quy mô công trình và yêu cầu kỹ thuật cụ thể để đảm bảo hiệu quả chịu lực tối ưu.
Đài Móng Là Gì? Định Nghĩa & Vai Trò Cốt Lõi
Đài móng, theo định nghĩa kỹ thuật, là một cấu kiện bê tông cốt thép được thiết kế để đặt phía trên cùng của hệ thống cọc (cọc ép, cọc khoan nhồi, cọc ly tâm, v.v.). Chức năng chính của đài móng là liên kết tất cả các cọc lại với nhau, tạo thành một khối thống nhất và vững chắc, đồng thời phân bổ đều tải trọng từ kết cấu phía trên (như cột, dầm móng, sàn) xuống các cọc. Thay vì mỗi cọc phải tự gánh chịu toàn bộ tải trọng truyền xuống, đài móng giúp chia sẻ tải trọng đó một cách đồng đều, giảm thiểu nguy cơ quá tải cục bộ lên từng cọc.
Vai trò của đài móng vô cùng quan trọng trong việc đảm bảo sự ổn định lâu dài cho công trình:
- Phân phối tải trọng đồng đều: Đây là chức năng cốt lõi. Đài móng giúp tải trọng của công trình, vốn tập trung tại các chân cột, được dàn trải ra toàn bộ diện tích của các cọc bên dưới. Điều này ngăn ngừa hiện tượng lún không đều, nứt sàn, hoặc thậm chí sập đổ công trình.
- Tăng cường khả năng chịu tải: Bằng cách liên kết các cọc, đài móng tạo ra một “tảng đá” vững chắc, giúp hệ thống móng tổng thể chịu được những tải trọng lớn hơn nhiều so với việc sử dụng từng cọc đơn lẻ.
- Chống trượt, lật, và nghiêng: Đài móng, với trọng lượng và khả năng liên kết cọc, đóng vai trò như một mỏ neo, giúp công trình chống lại các lực tác động từ bên ngoài như gió bão, động đất, hoặc áp lực ngang từ đất.
- Bảo vệ đầu cọc: Cấu kiện này cũng có vai trò bảo vệ phần đầu của cọc khỏi các tác động cơ học trong quá trình thi công và sử dụng, đồng thời là điểm tựa để liên kết với các cấu kiện kết cấu phía trên.

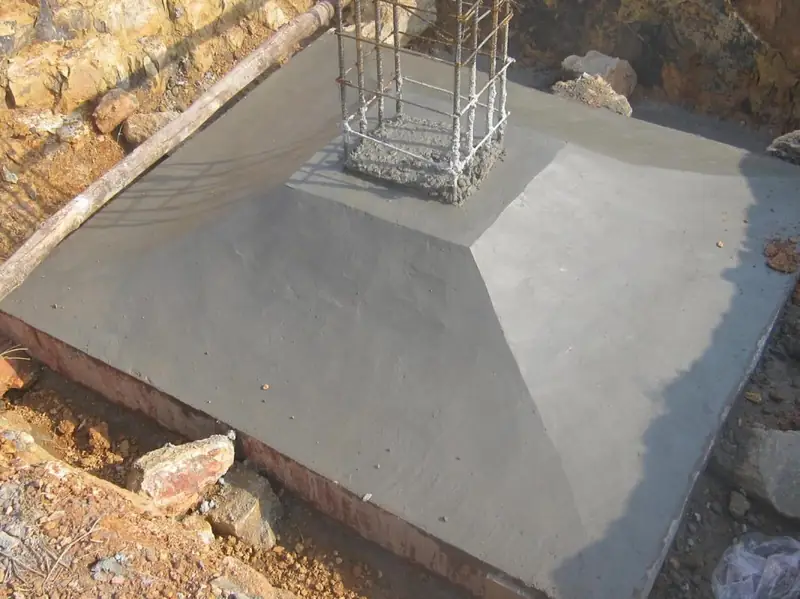

Phân Biệt Đài Móng Và Đài Cọc
Mặc dù hai thuật ngữ này thường đi liền với nhau và có chức năng liên quan mật thiết, đài móng và đài cọc có những điểm khác biệt quan trọng về cấu tạo và vai trò cụ thể trong hệ thống nền móng. Việc phân biệt rõ ràng giúp hiểu đúng bản chất kỹ thuật và quy trình thi công.
Đài Móng (Pile Cap):
- Là cấu kiện bê tông cốt thép được xây dựng phía trên đầu của một nhóm cọc (thường là 2 cọc trở lên, hoặc một nhóm cọc lớn).
- Chức năng chính là liên kết nhóm cọc và phân phối tải trọng từ kết cấu thượng tầng (cột) xuống nhóm cọc này.
- Đài móng thường có hình dạng vuông, chữ nhật hoặc tròn tùy thuộc vào cách bố trí cọc và yêu cầu thiết kế.
- Nó là phần tiếp xúc trực tiếp với cột hoặc tường của công trình để truyền tải trọng xuống cọc.
Đài Cọc (Column Base / Pier Cap – tùy ngữ cảnh, nhưng trong mối liên hệ với đài móng thì thường là cùng một cấu kiện hoặc phần liên kết các cọc):
- Khái niệm “đài cọc” có thể gây nhầm lẫn. Trong nhiều tài liệu kỹ thuật, nó được hiểu là phần cấu kiện chung bao gồm cả đài móng và các thành phần kết nối trực tiếp với đầu cọc. Đôi khi, “đài cọc” cũng có thể chỉ đơn giản là phần bê tông được đổ ở đầu mỗi cọc để bảo vệ và làm phẳng bề mặt trước khi thi công đài móng chính.
- Tuy nhiên, trong bối cảnh so sánh, nhiều chuyên gia xem đài móng là bộ phận chính liên kết nhiều cọc, còn “đài cọc” có thể được dùng để chỉ một cấu kiện đỡ cho một cọc đơn lẻ hoặc phần mở rộng liên kết cọc với kết cấu phía trên.
- Quan trọng hơn, đài móng và đài cọc (trong trường hợp hiểu là phần liên kết với cọc) hoạt động song song và bổ trợ lẫn nhau. Đài móng chịu trách nhiệm dàn tải trên toàn bộ nhóm cọc, trong khi bản thân các cọc truyền tải trực tiếp xuống nền đất.
Điểm mấu chốt cần ghi nhớ: Đài móng là cấu kiện chung cho một nhóm cọc, còn bản thân mỗi cọc là một trụ chịu lực riêng lẻ truyền tải xuống đất. Đài móng nhận tải từ cột rồi phân phối cho cả nhóm cọc, đảm bảo mỗi cọc hoạt động hiệu quả trong hệ thống.

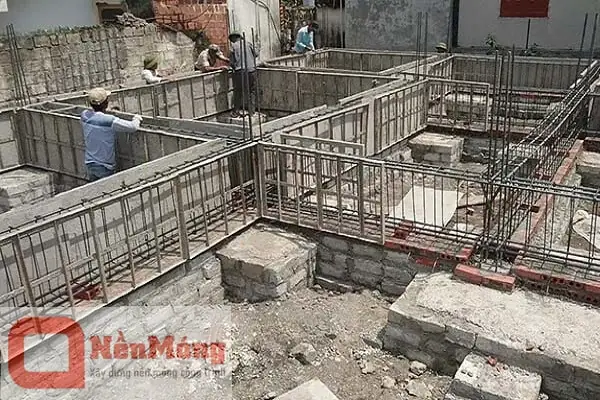

Kích Thước Tiêu Chuẩn Đài Móng
Việc xác định kích thước của đài móng không tuân theo một quy chuẩn duy nhất mà phụ thuộc vào nhiều yếu tố kỹ thuật. Tuy nhiên, có những nguyên tắc và giới hạn chung để đảm bảo khả năng chịu lực và tính hiệu quả của cấu kiện này. Các thông số dưới đây dựa trên kinh nghiệm thực tế và các tiêu chuẩn xây dựng phổ biến, tuy nhiên, thiết kế chi tiết luôn phải tuân theo bản vẽ của kỹ sư kết cấu.
| Hạng Mục / Tiêu Chí | Thông Số / Kích Thước Chuẩn (Tham khảo) | Vật Liệu Đề Xuất | Tiêu Chuẩn TCVN Áp Dụng | Ghi Chú Kỹ Thuật |
|---|---|---|---|---|
| Khoảng cách từ trung tâm cột biên đến mép đài móng | Lớn hơn đường kính cột hoặc chiều dài cạnh bình quân của cọc nhà. | Bê tông cốt thép | TCVN 2737:1995 (Tải trọng và tác động) | Đảm bảo đủ không gian cho việc bố trí cốt thép và neo thép. |
| Khoảng cách từ mép cọc đến mép đài | Lớn hơn 150 mm (hoặc 10cm đối với công trình dân dụng). | Bê tông cốt thép | TCVN 5574:2018 (Kết cấu bê tông và bê tông cốt thép) | Tránh va chạm, nứt vỡ tại mép đài gần cọc. |
| Bề rộng bản đáy đài (cho đài 1 hoặc 2 hàng cọc) | Lớn hơn 2 lần chiều dài cạnh cọc nhà; Chiều rộng lớn hơn 600 mm. | Bê tông cốt thép cường độ cao | TCVN 5574:2018 | Phân bổ lực tốt hơn, tránh quá tải. |
| Độ dày đài móng (tính từ mặt lớp đệm hoặc đỉnh cọc) | Lớn hơn 300 mm; đối với đài hình côn, mép đài > 300mm. | Bê tông cốt thép | TCVN 5574:2018 | Phụ thuộc vào tải trọng, số lượng cọc và yêu cầu kết cấu phần trên. |
| Khoảng cách giữa các tim cọc trong đài | Cọc ma sát: > 3 lần đường kính cọc (3d); Cọc chống: > 2 lần đường kính cọc (2d). | Bê tông cốt thép | TCVN 5574:2018, TCVN 205-1:2019 (Cọc khoan nhồi) | Đảm bảo hiệu quả làm việc đồng thời của các cọc, tránh ảnh hưởng lẫn nhau. |
| Chiều dài neo thép cho đầu cọc (nếu có) | Thép có gờ: > 20 lần đường kính thép; Thép không gờ: > 30 lần đường kính thép. | Cốt thép | TCVN 5574:2018 | Đảm bảo sự liên kết chắc chắn giữa đài móng và cốt thép đầu cọc. |
| Hình dạng đài móng | Phụ thuộc vào cách bố trí cọc: Hình vuông, chữ nhật, tròn, tam giác, côn… | Bê tông cốt thép | TCVN 5574:2018 | Tối ưu hóa việc truyền tải và đảm bảo khả năng chịu lực. |
Lưu ý rằng các thông số này chỉ mang tính tham khảo. Kích thước chính xác của đài móng, bao gồm chiều dài, chiều rộng, chiều dày và số lượng cốt thép, phải được tính toán kỹ lưỡng bởi kỹ sư thiết kế kết cấu dựa trên các yếu tố sau:
- Địa chất công trình: Loại đất nền, khả năng chịu tải, mực nước ngầm.
- Tải trọng công trình: Trọng lượng bản thân công trình, tải trọng sử dụng, tải trọng gió, động đất.
- Số lượng và loại cọc: Kích thước, khoảng cách, khả năng chịu tải của từng cọc.
- Yêu cầu về độ ổn định và an toàn: Hệ số an toàn, tiêu chuẩn thiết kế hiện hành.
Câu Hỏi Thường Gặp Về Đài Móng Là Gì
Những thắc mắc xoay quanh khái niệm và cách thức hoạt động của đài móng là điều dễ hiểu. Dưới đây là giải đáp cho những câu hỏi phổ biến nhất để bạn có cái nhìn toàn diện hơn.
Đài móng và đài cọc khác nhau như thế nào?
Như đã phân tích ở mục trên, đài móng là cấu kiện liên kết và phân phối tải trọng cho một nhóm cọc. Ngược lại, đài cọc thường được hiểu là cấu kiện đỡ trực tiếp cho một hoặc nhiều cọc. Trong nhiều trường hợp, đài móng chính là đài cọc khi nó đỡ cho một nhóm cọc. Điểm mấu chốt là đài móng có chức năng dàn trải tải trọng từ trên xuống nhiều cọc, còn cấu kiện đỡ cọc đơn lẻ tập trung vào việc truyền tải từ cấu kiện bên trên xuống chính cọc đó.
Khi nào cần sử dụng đài móng?
Sử dụng đài móng là yêu cầu bắt buộc hoặc rất khuyến khích trong các trường hợp sau:
- Công trình có tải trọng lớn: Nhà cao tầng, tòa nhà văn phòng, trung tâm thương mại, nhà xưởng công nghiệp…
- Nền đất yếu: Các khu vực có sức chịu tải của đất thấp, dễ bị lún hoặc sụt.
- Sử dụng cọc với số lượng lớn: Khi một cột của công trình được đỡ bởi nhiều cọc (ví dụ: 4, 6, 9 cọc hoặc hơn).
- Yêu cầu về độ ổn định cao: Các công trình quan trọng, có yêu cầu về tuổi thọ lâu dài và khả năng chống chịu các tác động môi trường mạnh.
- Hạn chế về diện tích móng: Khi không thể sử dụng móng băng hoặc móng bè do diện tích đất xây dựng hạn chế, hệ thống cọc và đài móng là giải pháp hiệu quả.
Vật liệu thi công đài móng là gì?
Vật liệu chính để thi công đài móng là bê tông cốt thép. Cụ thể:
- Bê tông: Sử dụng bê tông có cường độ chịu nén cao, phù hợp với yêu cầu tải trọng của công trình. Loại bê tông có thể là bê tông thương phẩm hoặc bê tông trộn tại chỗ theo đúng mác thiết kế.
- Cốt thép: Sử dụng các loại thép thanh (thép gân, thép trơn) với đường kính và số lượng được tính toán chi tiết trong bản vẽ kết cấu. Cốt thép có nhiệm vụ chịu lực kéo, chịu uốn, liên kết các bộ phận bê tông, đảm bảo độ bền vững và khả năng chịu tải của đài móng.
Việc lựa chọn mác bê tông, loại thép, đường kính và cách bố trí cốt thép phải tuân thủ nghiêm ngặt các tiêu chuẩn xây dựng hiện hành để đảm bảo chất lượng và an toàn cho công trình.
Việc xây dựng đài móng đòi hỏi kỹ thuật cao và sự giám sát chặt chẽ để đảm bảo chất lượng. Nếu bạn đang có kế hoạch xây dựng hoặc cần tư vấn về các vấn đề liên quan đến nền móng, hãy tìm đến các đơn vị thi công uy tín và kỹ sư có chuyên môn cao.
